3 x Montage
Bild 3-4
3.3

Vorbereitende Montagearbeiten

• ROTEX Solaris Kollektoren installieren (siehe mitgelieferte Installationsanleitung).
• Kollektortemperaturfühler am letzten Kollektor vor der gemeinsamen Vorlauflaufleitung montieren (siehe Installationsan-
leitung Solaris Kollektoren).
• ROTEX Warmwasserspeicher und Wärmeerzeuger aufstellen (siehe mitgelieferte Installations- und Bedienungsanleitungen).
3.4

Regelungseinheit RPS3 25M

14

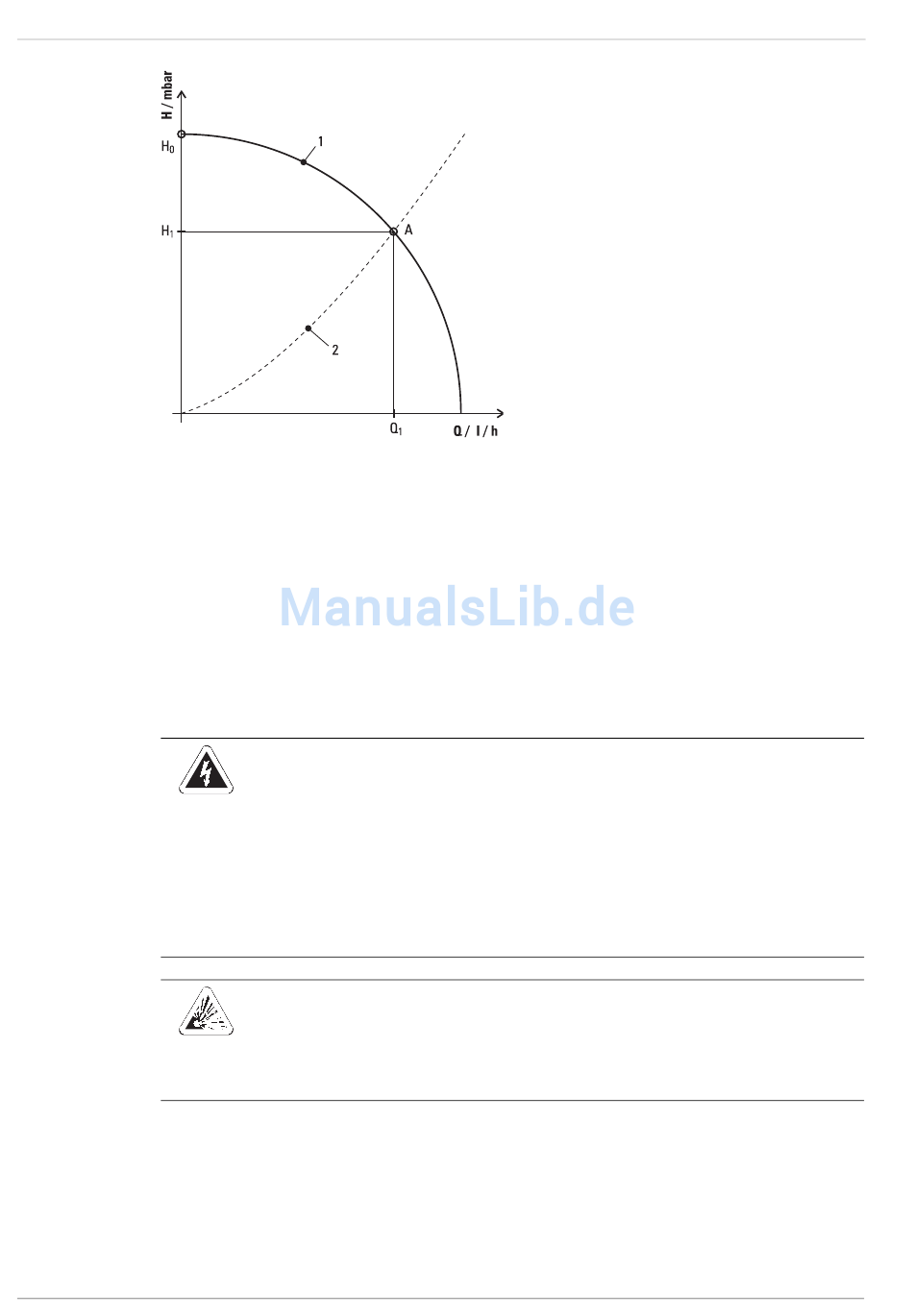

Diagramm Gesamtdruckverlust und Pumpenförderhöhe
WARNUNG!
Strom führende Teile können bei Berührung zu einem Stromschlag führen und lebensgefährliche Verletzungen
sowie Verbrennungen verursachen.
• Vor Beginn der Wartungsarbeiten am Kesselschaltfeld oder an der Solarregelung, beide Geräte von der
Stromversorgung trennen (Sicherung, Hauptschalter ausschalten) und gegen unbeabsichtigtes Wiederein-
schalten sichern.
• Um Gefährdungen durch beschädigte elektrische Leitungen zu vermeiden, diese immer durch elektrotech-
nisch qualifiziertes Fachpersonal unter Beachtung der gültigen elektrotechnischen Richtlinien sowie der
Vorschriften des zuständigen Elektrizitätsversorgungsunternehmens erneuern.
• Die entsprechenden Arbeitssicherheitsvorschriften einhalten.
GEFAHR!
Austretendes Gas in unmittelbarer Nähe elektrischer Bauteile kann zur Explosion führen.
• Die Regelungseinheit RPS3 25M, sowie elektrische Komponenten nicht an Orten installieren, wo Gefahr
von austretendem, entzündlichem Gas besteht.
• Mindestabstände zu Wänden und in Schächten beachten.
1 Pumpenkennlinie
2 Netzkennlinie
A Arbeitspunkt
H Druckerhöhung durch Pumpe
H Förderhöhe der Pumpe im Arbeitspunkt "A"
1
H Förderhöhe der Pumpe
Q
Q Durchfluss im Kollektorkreis
Q Nenndurchfluss
1
FA ROTEX Solaris RPS3 25M - 03/2010
