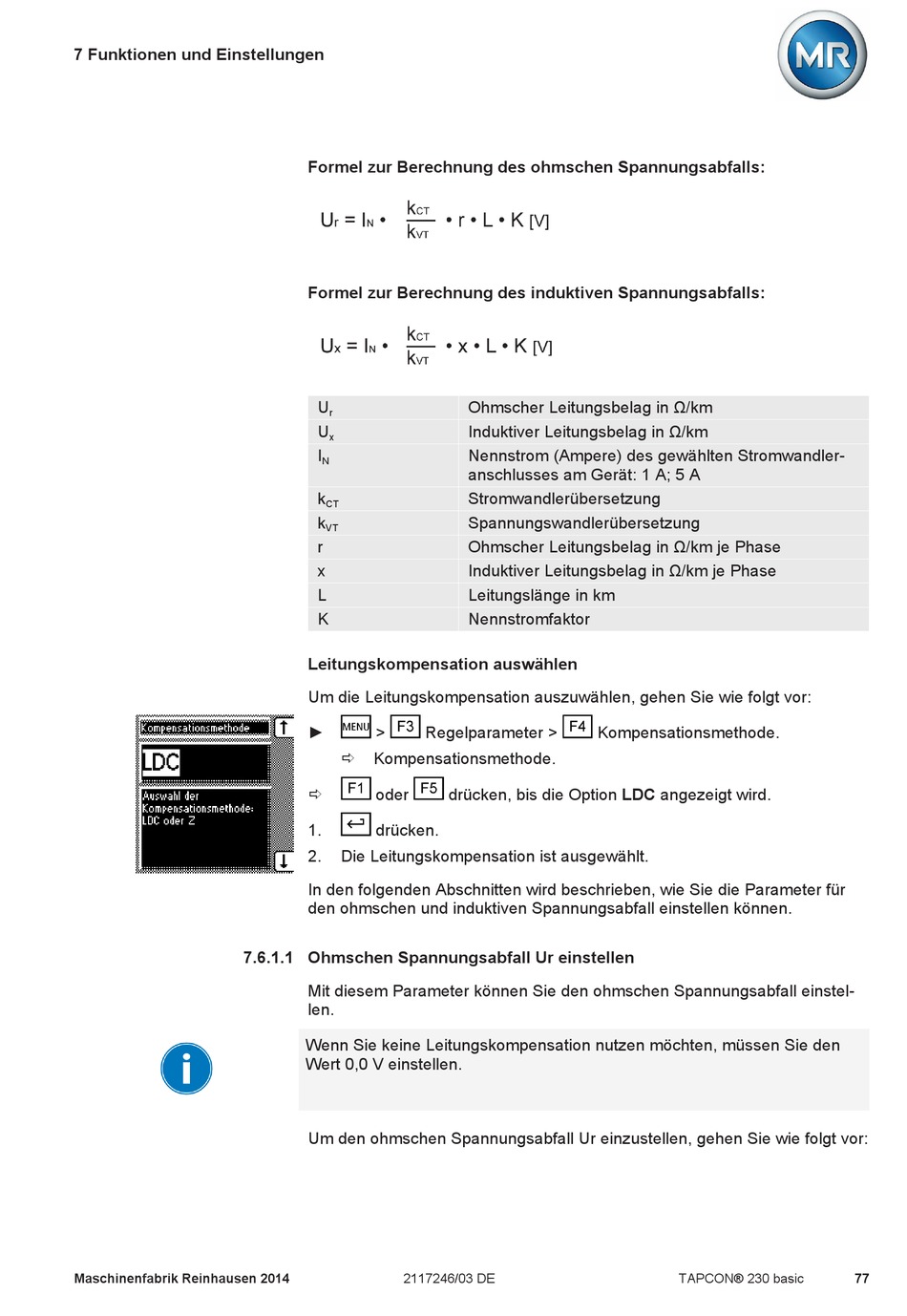

7 Funktionen und Einstellungen
7.6.1.1
Maschinenfabrik Reinhausen 2014
Formel zur Berechnung des ohmschen Spannungsabfalls:
Formel zur Berechnung des induktiven Spannungsabfalls:
U Ohmscher Leitungsbelag in Ω/km
r
U Induktiver Leitungsbelag in Ω/km
x
I Nennstrom (Ampere) des gewählten Stromwandler-
N
anschlusses am Gerät: 1 A; 5 A
k Stromwandlerübersetzung
CT
k Spannungswandlerübersetzung
VT
r Ohmscher Leitungsbelag in Ω/km je Phase
x Induktiver Leitungsbelag in Ω/km je Phase
L Leitungslänge in km
K Nennstromfaktor
Leitungskompensation auswählen
Um die Leitungskompensation auszuwählen, gehen Sie wie folgt vor:
► > Regelparameter >
Kompensationsmethode.
ð
ð oder drücken, bis die Option LDC angezeigt wird.
1. drücken.
2. Die Leitungskompensation ist ausgewählt.
In den folgenden Abschnitten wird beschrieben, wie Sie die Parameter für
den ohmschen und induktiven Spannungsabfall einstellen können.

Ohmschen Spannungsabfall Ur einstellen

Mit diesem Parameter können Sie den ohmschen Spannungsabfall einstel-
len.
Wenn Sie keine Leitungskompensation nutzen möchten, müssen Sie den
Wert 0,0 V einstellen.
Um den ohmschen Spannungsabfall Ur einzustellen, gehen Sie wie folgt vor:
2117246/03 DE
Kompensationsmethode.
