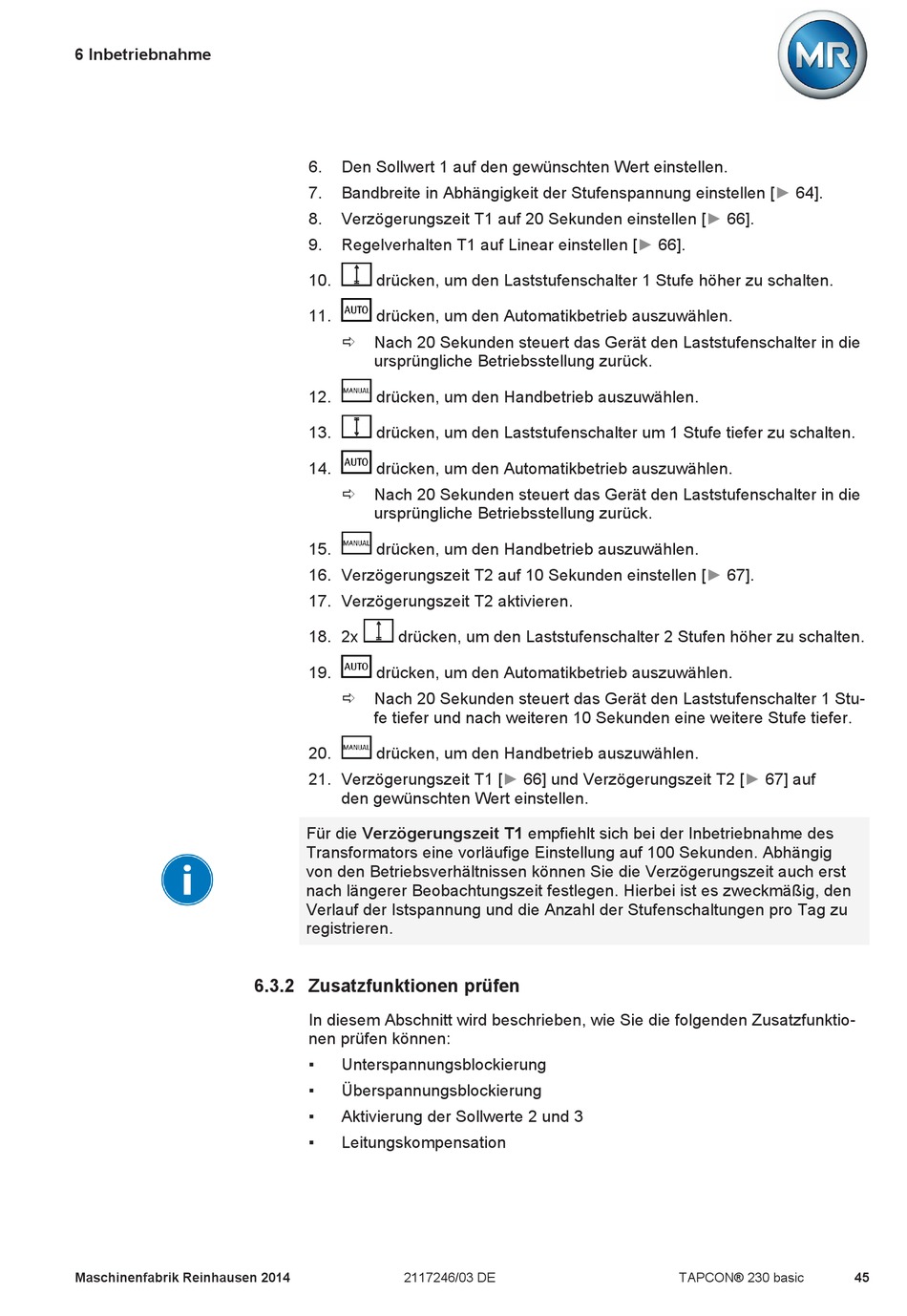

6 Inbetriebnahme
Maschinenfabrik Reinhausen 2014
6. Den Sollwert 1 auf den gewünschten Wert einstellen.
7. Bandbreite in Abhängigkeit der Stufenspannung einstellen
8. Verzögerungszeit T1 auf 20 Sekunden einstellen
9. Regelverhalten T1 auf Linear einstellen
10. drücken, um den Laststufenschalter 1 Stufe höher zu schalten.
11. drücken, um den Automatikbetrieb auszuwählen.
ð Nach 20 Sekunden steuert das Gerät den Laststufenschalter in die
ursprüngliche Betriebsstellung zurück.
12. drücken, um den Handbetrieb auszuwählen.
13. drücken, um den Laststufenschalter um 1 Stufe tiefer zu schalten.
14. drücken, um den Automatikbetrieb auszuwählen.
ð Nach 20 Sekunden steuert das Gerät den Laststufenschalter in die
ursprüngliche Betriebsstellung zurück.
15. drücken, um den Handbetrieb auszuwählen.
16. Verzögerungszeit T2 auf 10 Sekunden einstellen
17. Verzögerungszeit T2 aktivieren.
18. 2x drücken, um den Laststufenschalter 2 Stufen höher zu schalten.
19. drücken, um den Automatikbetrieb auszuwählen.
ð Nach 20 Sekunden steuert das Gerät den Laststufenschalter 1 Stu-
fe tiefer und nach weiteren 10 Sekunden eine weitere Stufe tiefer.
20. drücken, um den Handbetrieb auszuwählen.
21. Verzögerungszeit T1
den gewünschten Wert einstellen.
Für die Verzögerungszeit T1 empfiehlt sich bei der Inbetriebnahme des
Transformators eine vorläufige Einstellung auf 100 Sekunden. Abhängig
von den Betriebsverhältnissen können Sie die Verzögerungszeit auch erst
nach längerer Beobachtungszeit festlegen. Hierbei ist es zweckmäßig, den
Verlauf der Istspannung und die Anzahl der Stufenschaltungen pro Tag zu
registrieren.
6.3.2 Zusatzfunktionen prüfen
In diesem Abschnitt wird beschrieben, wie Sie die folgenden Zusatzfunktio-
nen prüfen können:
▪ Unterspannungsblockierung
▪ Überspannungsblockierung
▪ Aktivierung der Sollwerte 2 und 3
▪ Leitungskompensation
2117246/03 DE
[► 66].
[► 66] und Verzögerungszeit T2
[► 64].
[► 66].
[► 67].
[► 67] auf
TAPCON® 230 basic 45
