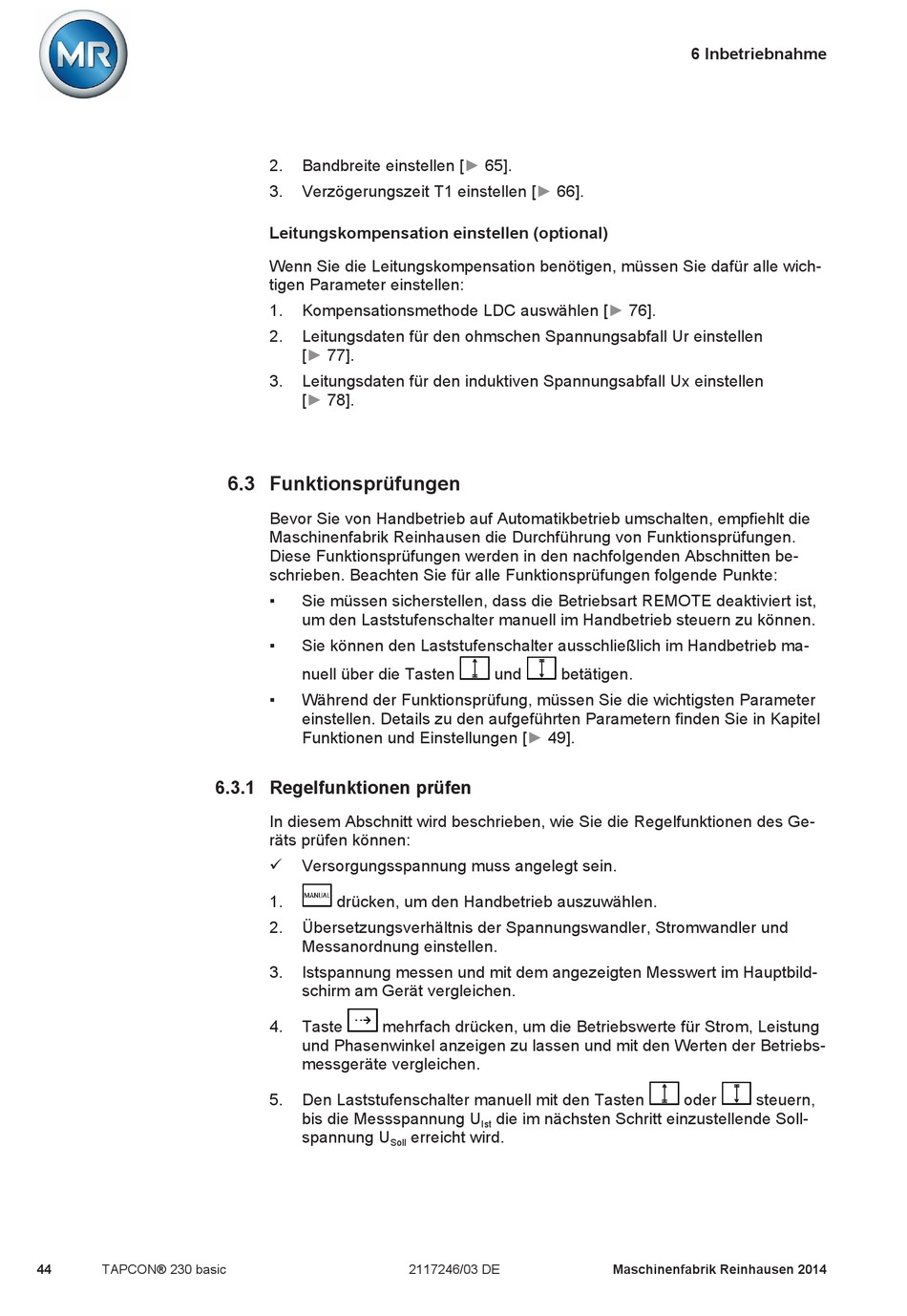

44 TAPCON® 230 basic
2. Bandbreite einstellen
3. Verzögerungszeit T1 einstellen

Leitungskompensation einstellen (optional)

Wenn Sie die Leitungskompensation benötigen, müssen Sie dafür alle wich-
tigen Parameter einstellen:
1. Kompensationsmethode LDC auswählen
2. Leitungsdaten für den ohmschen Spannungsabfall Ur einstellen
[► 77].
3. Leitungsdaten für den induktiven Spannungsabfall Ux einstellen
[► 78].
6.3 Funktionsprüfungen
Bevor Sie von Handbetrieb auf Automatikbetrieb umschalten, empfiehlt die
Maschinenfabrik Reinhausen die Durchführung von Funktionsprüfungen.
Diese Funktionsprüfungen werden in den nachfolgenden Abschnitten be-
schrieben. Beachten Sie für alle Funktionsprüfungen folgende Punkte:
▪ Sie müssen sicherstellen, dass die Betriebsart REMOTE deaktiviert ist,
um den Laststufenschalter manuell im Handbetrieb steuern zu können.
▪ Sie können den Laststufenschalter ausschließlich im Handbetrieb ma-
nuell über die Tasten
▪ Während der Funktionsprüfung, müssen Sie die wichtigsten Parameter
einstellen. Details zu den aufgeführten Parametern finden Sie in Kapitel
Funktionen und Einstellungen
6.3.1 Regelfunktionen prüfen
In diesem Abschnitt wird beschrieben, wie Sie die Regelfunktionen des Ge-
räts prüfen können:
ü Versorgungsspannung muss angelegt sein.
1. drücken, um den Handbetrieb auszuwählen.
2. Übersetzungsverhältnis der Spannungswandler, Stromwandler und
Messanordnung einstellen.
3. Istspannung messen und mit dem angezeigten Messwert im Hauptbild-
schirm am Gerät vergleichen.
4. Taste mehrfach drücken, um die Betriebswerte für Strom, Leistung
und Phasenwinkel anzeigen zu lassen und mit den Werten der Betriebs-
messgeräte vergleichen.
5. Den Laststufenschalter manuell mit den Tasten
bis die Messspannung U
spannung U
[► 65].
[► 66].
und
[► 49].
die im nächsten Schritt einzustellende Soll-
Ist
erreicht wird.
Soll
2117246/03 DE
6 Inbetriebnahme
[► 76].
betätigen.
oder
Maschinenfabrik Reinhausen 2014
steuern,
