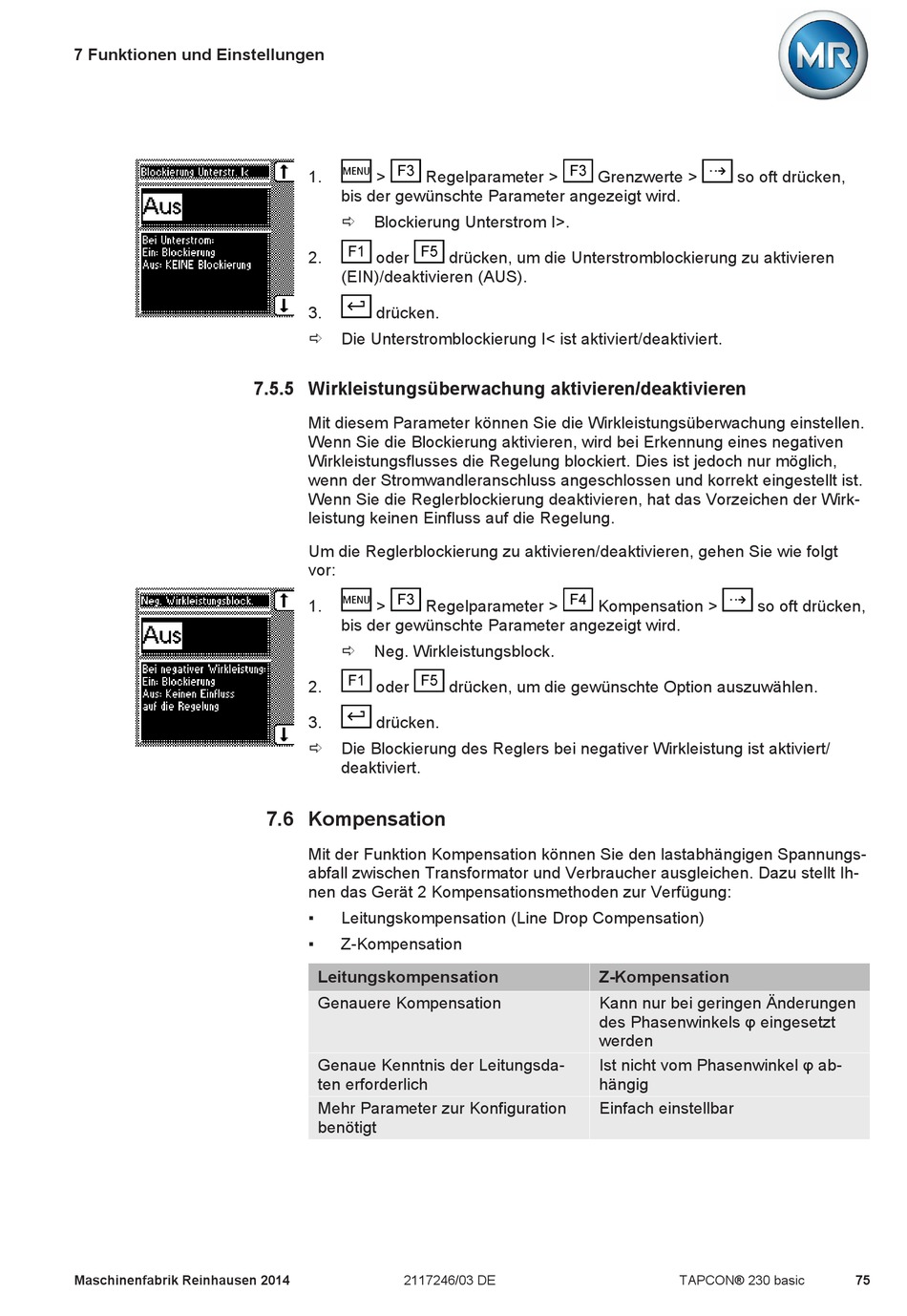

7 Funktionen und Einstellungen
Maschinenfabrik Reinhausen 2014
1. >
bis der gewünschte Parameter angezeigt wird.
ð Blockierung Unterstrom I>.
2. oder
(EIN)/deaktivieren (AUS).
3. drücken.
ð Die Unterstromblockierung I< ist aktiviert/deaktiviert.
7.5.5 Wirkleistungsüberwachung aktivieren/deaktivieren
Mit diesem Parameter können Sie die Wirkleistungsüberwachung einstellen.
Wenn Sie die Blockierung aktivieren, wird bei Erkennung eines negativen
Wirkleistungsflusses die Regelung blockiert. Dies ist jedoch nur möglich,
wenn der Stromwandleranschluss angeschlossen und korrekt eingestellt ist.
Wenn Sie die Reglerblockierung deaktivieren, hat das Vorzeichen der Wirk-
leistung keinen Einfluss auf die Regelung.
Um die Reglerblockierung zu aktivieren/deaktivieren, gehen Sie wie folgt
vor:
1. >
bis der gewünschte Parameter angezeigt wird.
ð Neg. Wirkleistungsblock.
2. oder
3. drücken.
ð Die Blockierung des Reglers bei negativer Wirkleistung ist aktiviert/
deaktiviert.
7.6

Kompensation

Mit der Funktion Kompensation können Sie den lastabhängigen Spannungs-
abfall zwischen Transformator und Verbraucher ausgleichen. Dazu stellt Ih-
nen das Gerät 2 Kompensationsmethoden zur Verfügung:
▪ Leitungskompensation (Line Drop Compensation)
▪ Z-Kompensation
Leitungskompensation
Genauere Kompensation
Genaue Kenntnis der Leitungsda-
ten erforderlich
Mehr Parameter zur Konfiguration
benötigt
2117246/03 DE
Regelparameter >
drücken, um die Unterstromblockierung zu aktivieren
Regelparameter >
drücken, um die gewünschte Option auszuwählen.
Grenzwerte > so oft drücken,
Kompensation > so oft drücken,
Z-Kompensation
Kann nur bei geringen Änderungen
des Phasenwinkels φ eingesetzt
werden
Ist nicht vom Phasenwinkel φ ab-
hängig
Einfach einstellbar
TAPCON® 230 basic 75
