38 TAPCON® 230 basic
▪ Die Anschlusskabel des Geräts müssen dicht am geerdeten Metallge-
häuse oder in geerdeten Kabelträgern aus Metall verlegt werden.
▪ Signalleitungen und Powerleitungen/Schaltleitungen sind in getrennten
Kabelträgern zu verlegen.
▪ Die Erdung des Geräts ist an der dafür vorgesehenen Schraube mit ei-
nem Masseband (Querschnitt min. 8 mm²) durchzuführen.

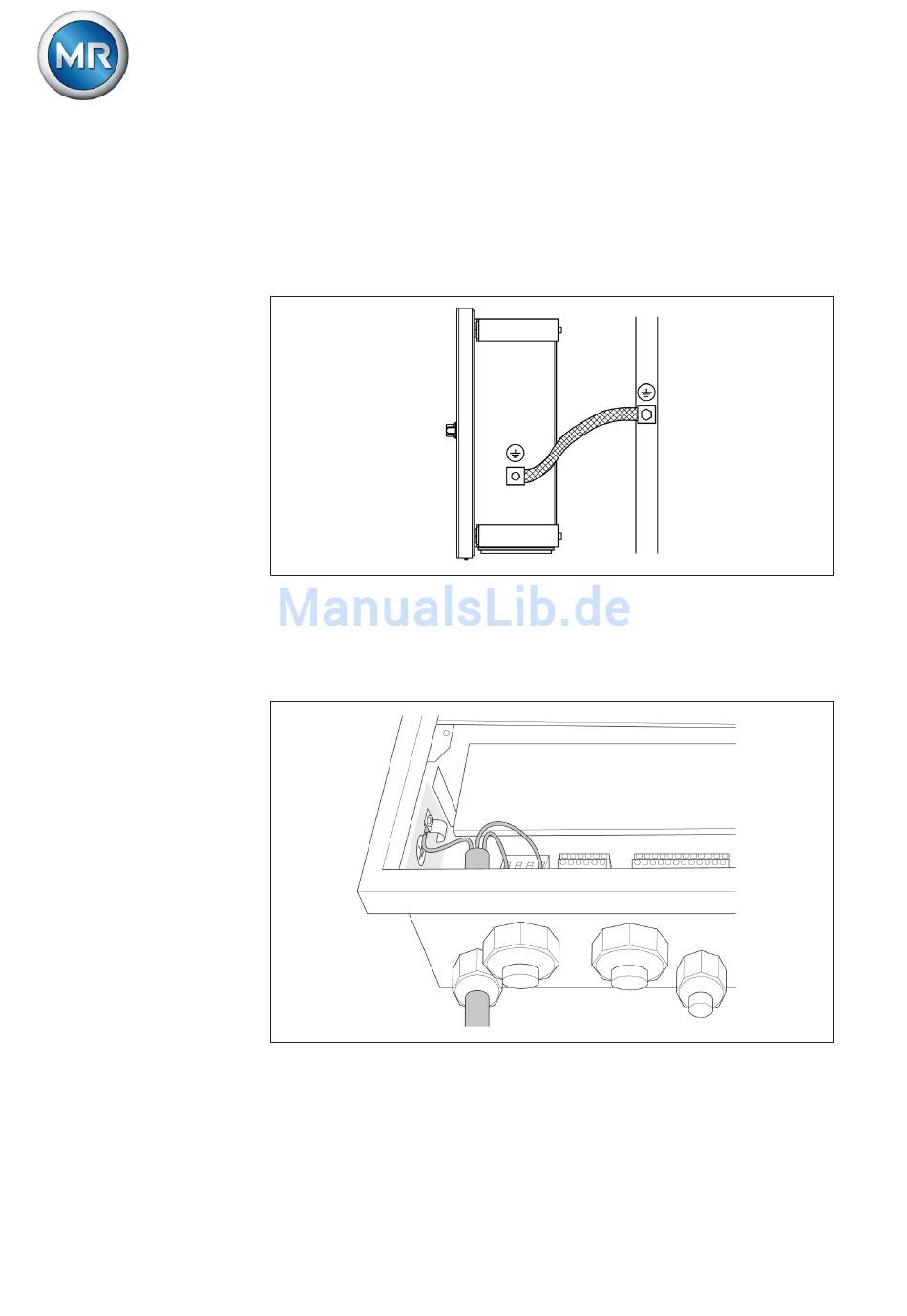

Abbildung 27: Anschluss des Massebands
Erdungsanschluss für geräteinterne Verdrahtung
Die folgende Grafik zeigt den Erdungsanschluss für die geräteinterne Ver-
drahtung.
Abbildung 28: Geräteinterne Erdung
2117246/03 DE
5 Montage
Maschinenfabrik Reinhausen 2014
