7 Funktionen und Einstellungen
Maschinenfabrik Reinhausen 2014

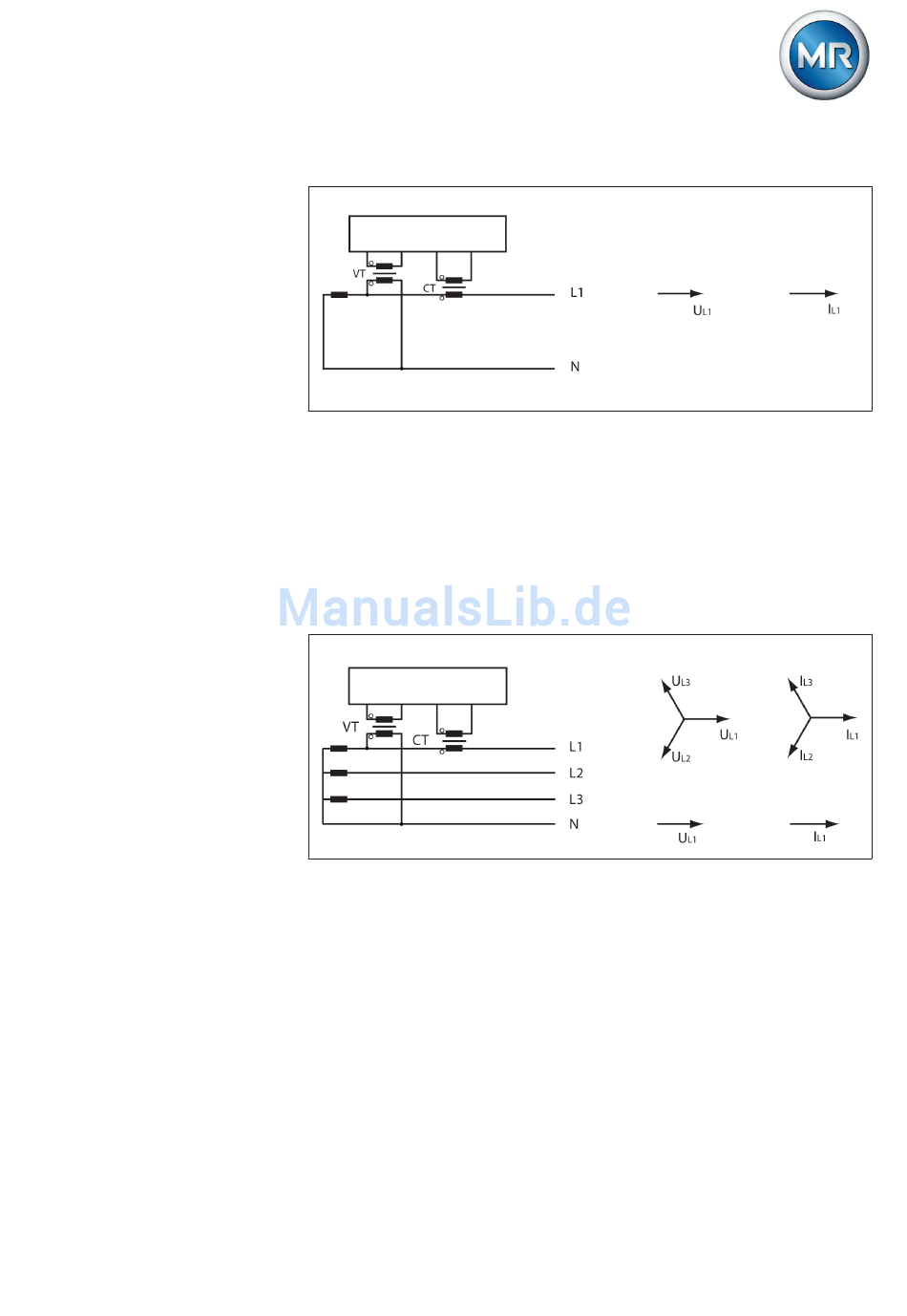

Schaltung A: 1-phasige Messung im 1-Phasennetz
TAPCON® 230
Abbildung 49: Phasenlage 0 1PH
▪ Der Spannungswandler VT ist an dem Außenleiter und Neutralleiter an-
geschlossen.
▪ Der Stromwandler CT ist in den Außenleiter eingeschleift.
▪ Die Spannung U und der Strom I
L1
▪ Der Spannungsabfall an einem Außenleiter wird durch den Strom I
stimmt.
Schaltung B: 1-phasige Messung im 3-Phasennetz
TAPCON® 230
Abbildung 50: Phasenlage 0 3PHN
▪ Der Spannungswandler VT ist an den Außenleitern L1 und Neutralleiter
angeschlossen.
▪ Der Stromwandler CT ist in den Außenleiter L1 eingeschleift.
▪ Die Spannung U und der Strom I sind phasengleich.
▪ Der Spannungsabfall an einem Außenleiter wird durch den Strom I
stimmt.
2117246/03 DE
sind phasengleich.
L1
TAPCON® 230 basic
be-
L1
be-
L1
