3 Produktbeschreibung
Automatischer Spannungsregler
TAPCON® 230 basic

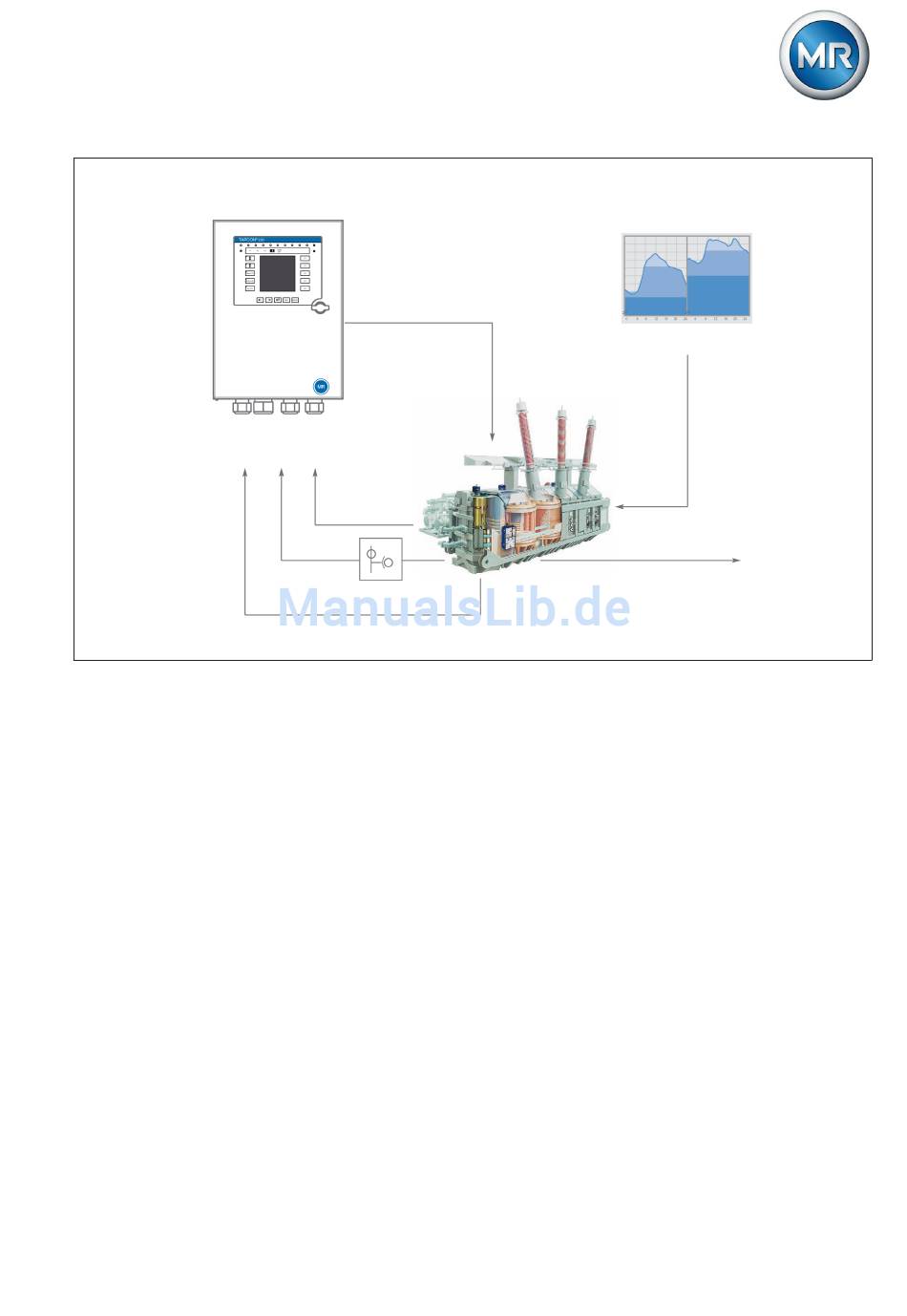

Abbildung 5: Übersicht zur Spannungsregelung
Maschinenfabrik Reinhausen 2014
Regelstrecke
Regeltransformator
Sollwert
Netzspannung
I
U
Messwandler
Eingänge
digital und analog
3.3

Leistungsmerkmale

Der TAPCON® übernimmt die Regelung von Stufentransformatoren.
Neben den Regelaufgaben bietet der TAPCON® zusätzliche Funktionen
wie:
▪ Integrierte Schutzfunktionen:
– Unterspannungsblockierung und Überspannungsblockierung
– Schnellrückschaltung bei Überspannung
▪ Kompensation der Spannungsabfälle auf der Leitung (Leitungskompen-
sation)
▪ Kompensation der Spannungsschwankungen im vermaschten Netz (Z-
Kompensation)
▪ Digitale Eingänge und Ausgänge kundenseitig vor Ort individuell pro-
grammierbar
▪ Zusatzanzeigen durch LEDs außerhalb des Displays für frei wählbare
Funktionen
▪ Anzeige aller Messwerte wie Spannung, Strom, Wirkleistung, Schein-
leistung oder Blindleistung, Leistungsfaktor (cos φ)
▪ 3 verschiedene Sollwerte auswählbar
2117246/03 DE
Sommer Winter
Lastprofil des Netzes
Regelgröße
Netzspannung
TAPCON® 230 basic 15
