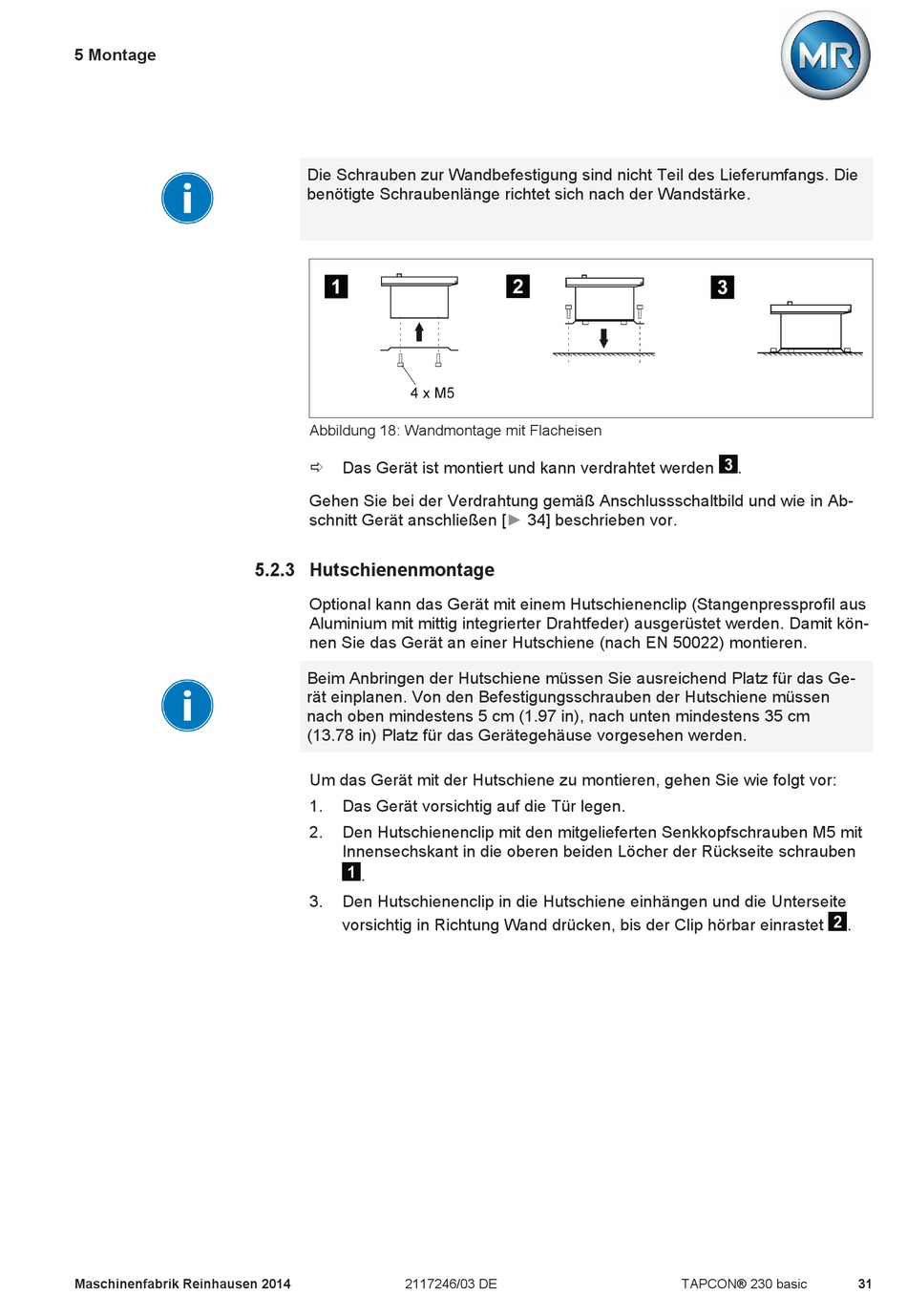

Hutschienenmontage - MR TAPCON 230 basic Betriebsanleitung

5 Montage
Maschinenfabrik Reinhausen 2014
Die Schrauben zur Wandbefestigung sind nicht Teil des Lieferumfangs. Die
benötigte Schraubenlänge richtet sich nach der Wandstärke.
Abbildung 18: Wandmontage mit Flacheisen
ð Das Gerät ist montiert und kann verdrahtet werden
Gehen Sie bei der Verdrahtung gemäß Anschlussschaltbild und wie in Ab-
schnitt Gerät anschließen
5.2.3

Hutschienenmontage

Optional kann das Gerät mit einem Hutschienenclip (Stangenpressprofil aus
Aluminium mit mittig integrierter Drahtfeder) ausgerüstet werden. Damit kön-
nen Sie das Gerät an einer Hutschiene (nach EN 50022) montieren.
Beim Anbringen der Hutschiene müssen Sie ausreichend Platz für das Ge-
rät einplanen. Von den Befestigungsschrauben der Hutschiene müssen
nach oben mindestens 5 cm (1.97 in), nach unten mindestens 35 cm
(13.78 in) Platz für das Gerätegehäuse vorgesehen werden.
Um das Gerät mit der Hutschiene zu montieren, gehen Sie wie folgt vor:
1. Das Gerät vorsichtig auf die Tür legen.
2. Den Hutschienenclip mit den mitgelieferten Senkkopfschrauben M5 mit
Innensechskant in die oberen beiden Löcher der Rückseite schrauben
.
3. Den Hutschienenclip in die Hutschiene einhängen und die Unterseite
vorsichtig in Richtung Wand drücken, bis der Clip hörbar einrastet
2117246/03 DE
[► 34] beschrieben vor.
.
.
TAPCON® 230 basic 31
