14 TAPCON® 230 basic

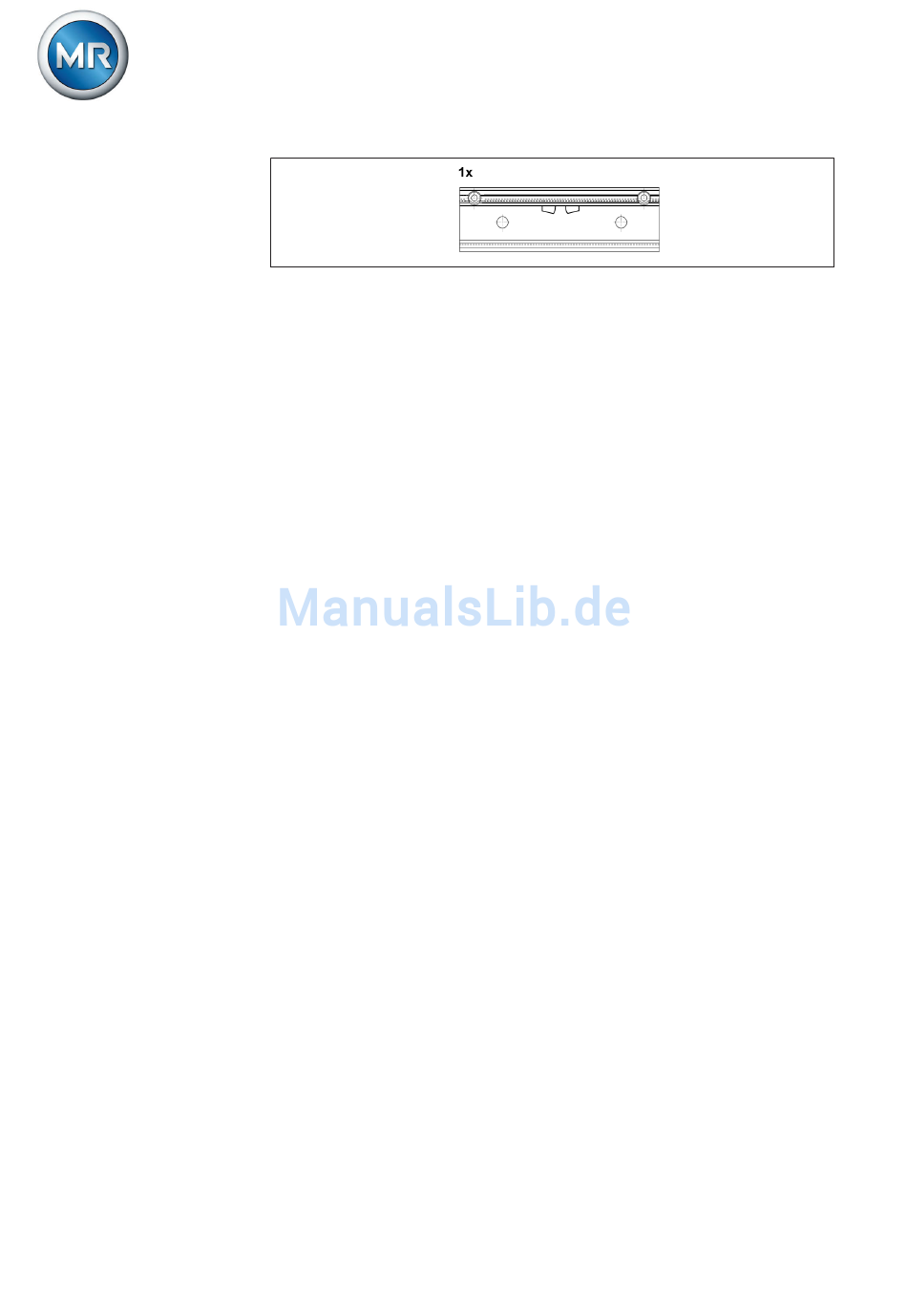

Abbildung 4: Hutschienenclip
Beachten Sie Folgendes:
▪ Lieferung anhand der Versandpapiere auf Vollständigkeit prüfen.
▪ Teile bis zum Einbau trocken lagern.
3.2

Funktionsbeschreibung der Spannungsregelung

Der TAPCON® dient dazu, die Ausgangsspannung eines Transformators
mit Laststufenschalter konstant zu halten.
Der TAPCON® vergleicht die Messspannung des Transformators U
ner definierten Sollspannung U
gelabweichung dU dar.
Die Parameter des TAPCON® können dem Verhalten der Netzspannung
optimal angepasst werden, so dass ein ausgewogenes Regelverhalten bei
geringer Schaltzahl des Laststufenschalters erreicht wird.
Eine Übersicht zur Spannungsregelung finden Sie in nachfolgender Abbil-
dung.
. Die Differenz von U
Soll
2117246/03 DE
3 Produktbeschreibung
mit ei-
Ist
zu U stellt die Re-
Ist Soll
Maschinenfabrik Reinhausen 2014
