D
I
IE ELEKTRISCHE
NSTALLATION

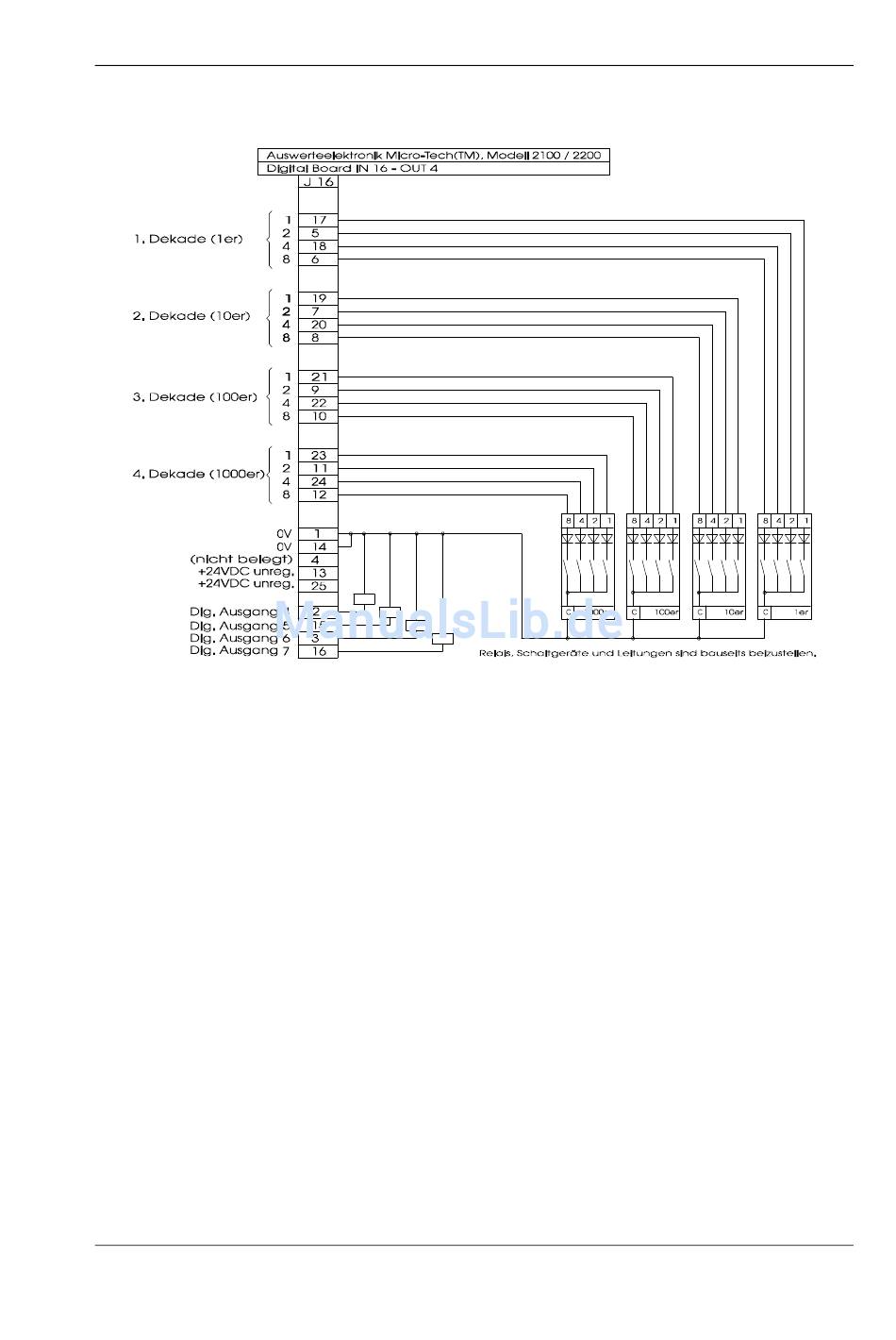

3.2.5.1 Anschlußplan
Abbildung 17
Anschlußplan, BCD-Eingang und zusätzliche Digitalausgänge
3.2.6 Die seriellen Schnittstellen
Für eine serielle Schnittstelle ist eine optionale Steckkarte, das COMM BOARD,
erforderlich. Es können bis zu zwei dieser Steckkarten in beliebige freie Steck-
plätze der Hauptplatine eingesetzt werden (Netzspannung unterbrechen!). Wenn
zwei COMM BOARDs eingesetzt sind, so befindet sich die serielle Schnittstelle
COM 1 auf der Steckkarte, die in den Steckplatz mit der niedrigeren Steckplatz-
nummer eingesetzt ist. Die andere serielle Schnittstelle wird als COM 2 bezeich-
net. Der Schnittstellentyp (RS 232, RS 485 oder 20-mA-Stromschleife) wird
hardwareseitig auf der Steckkarte mittels Steck-Jumper gewählt:
37
