3.2.3 Analoge Ein- und Ausgänge
Eine optionale Steckkarte, das ANALOG I/O Board, Modell AIO, erweitert die
Auswerteelektronik Micro-TechTM 2000 um zwei Analogeingänge und zwei
Analogausgänge. Alternativ kann das Modell COB dieser Steckkarte eingesetzt
werden, welches lediglich über einen Analogausgang verfügt. Die Steckkarte
kann nach Unterbrechen der Netzspannung in einen beliebigen freien Steckplatz
der Hauptplatine eingesetzt werden.
Die Stromausgänge arbeiten im Bereich von 0/4-20 mA. Zu beachten ist eine
maximale Bürde von 800 Ù für die Stromausgänge. Die Analogeingänge arbeiten
im Bereich von 0/4-20 mA bei max. 5 VDC (höhere Spannungen können die
Einsteckkarte zerstören). Die Eingangsimpedanz beträgt 96 kÙ. Ein Test der
analogen Ein- und Ausgänge kann über die Software durchgeführt werden.
3.2.3.1 Anschlußplan ohne Field Terminal Board
TM

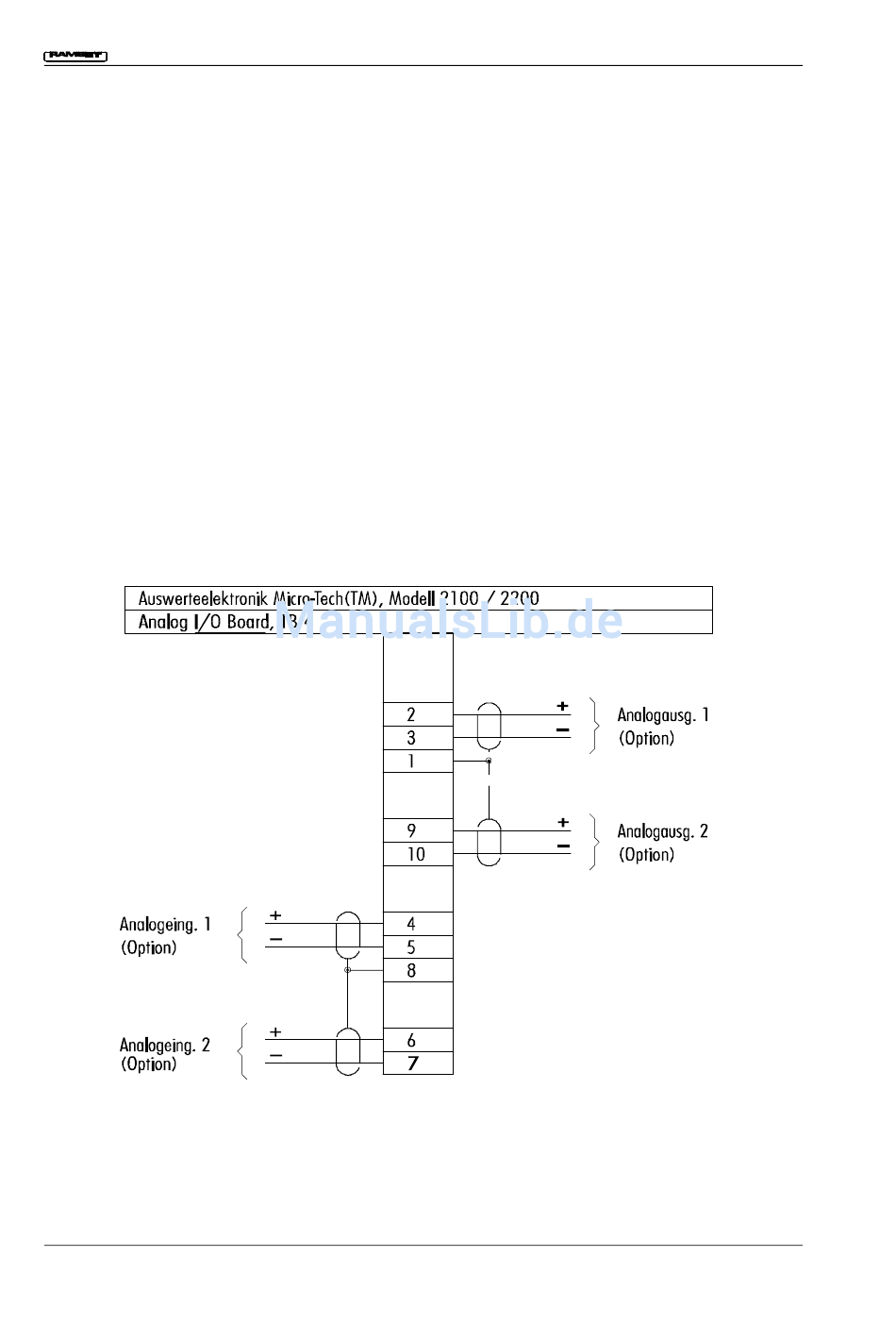

Abbildung 14 Anschlußplan, Analoge Ein- und Ausgänge, Micro-Tech
2000,
Modell 2100 / 2200, ohne Field Terminal Board
