Unical MODULEX 90 p Installations- Und Betriebsanweisung Seite 47

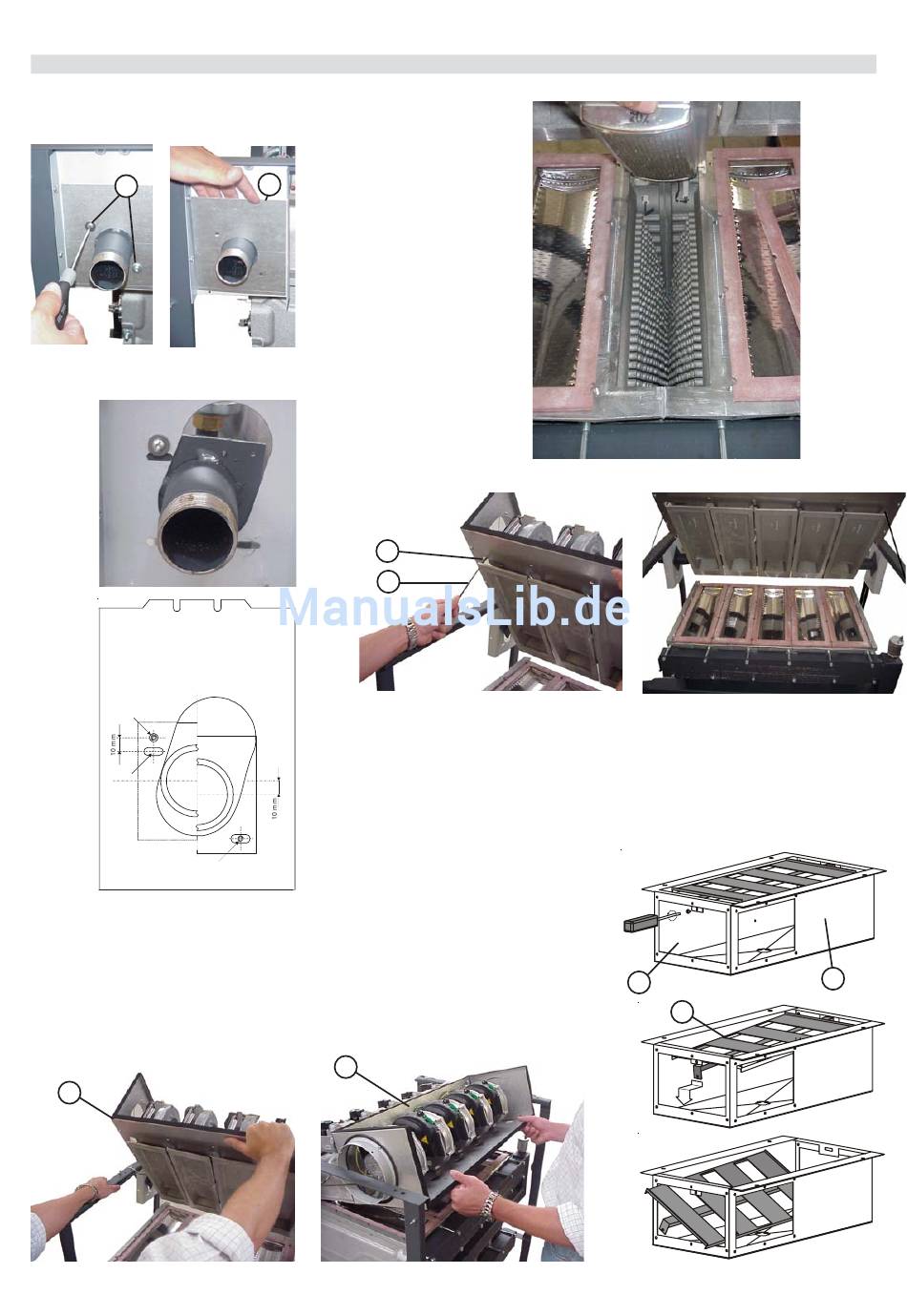

Die Schrauben " E " am Gas-Eingangsstutzen " F " lösen und
den Stutzen um ca. 10 mm nach oben drücken:
E
Eine der Schrauben " E " in die Gewindebohrung " G "
eindrehen und den Halter sichern:
Position
bei Brenner-
wartung
G
E
Die Grundplatte " L" mit Armaturen und Ventilatoren wie
Darstellungen anheben und seitlich mittels den Haltestiften " I "
in die Bohrungen " M " sichern.
Die Brenner und den Feuerraum reinigen, überprüfen und die
Heizgaszüge im Wärmetauscher bei Bedarf mit Wasser
ausspülen, (dabei keine
aggressiven Reinigungsmittel verwenden) und wenn
möglich ausblasen mit Druckluft. Keine Feuchtig-
keit an die Armaturen, Kabel und Elektrik bringen!
L
F
Stutzen -
Normalposi-
tion
E
L
M
I
Am Abgassammler-/ Kondensatwanne " N " auf der Rück-
seite die Reinigungsabdeckung " O " abschrauben.
Die zentrale Halteschraube wie dargestellt entfernen und
den in der Wanne befindlichen Blech-Verteilerrahmen
ausrasten und herausziehen.
Die Kondensatwanne und den Verteilerrahmen reinigen.
O
P
N
