Unical MODULEX 90 p Installations- Und Betriebsanweisung Seite 15

®
5 6 7
1 2 3 4
Kessel-Vorlauf
Kessel -Rücklauf

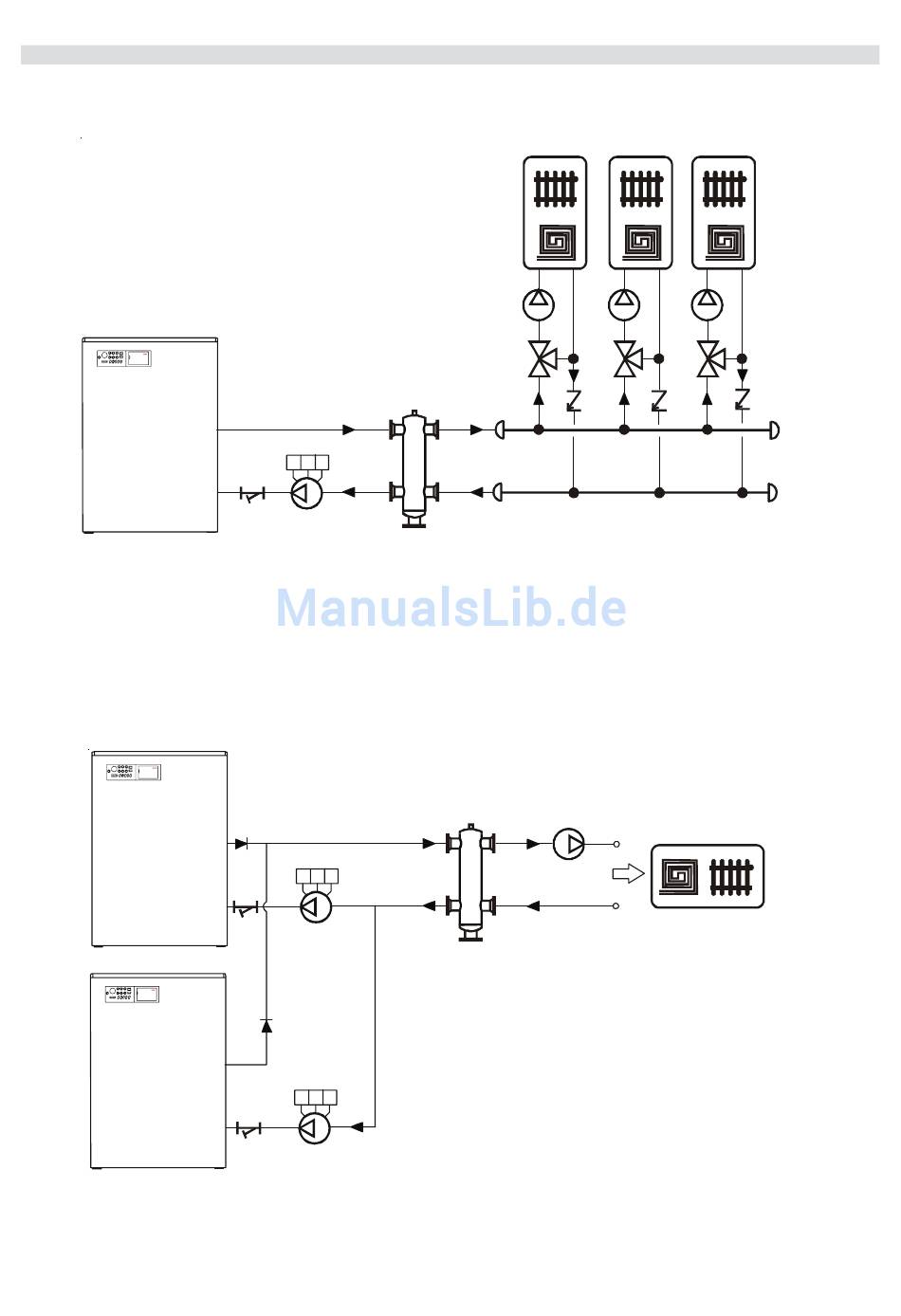

Abb. 3 - Einkesselanlage mit hydraulischer Weiche, mehreren unterschiedlichen Heizkreise und witterungsgeführter
Heizungsregelung,
Die Heizungsvorlauf-Temperatur wird je nach Aussentemperatur und der eingestellten Heizkurve über den Heizkreismischer geregelt.
Für jeden Heizkreis muß ein im Zubehör erhältliches Mischermodul eingesetzt werden. Damit können die Vorlauftemperaturen und
Heizkreispumpen für jeden Heizkreis unabhängig voneinander betrieben werden. Die Heizkreispumpe muß über ein zusätzliches,
bauseitiges Relais oder Schaltschütz angesteuert werden. Zusätzlich wird als zentrale Leitstation eine Regelung (optionales Zubehör)
benötigt.
Die Kessel-Temperatur-Einstellung in der Regelkurve liegt im Normalfall 5 K über der Heizungstemperatur, (Parameter-Einstellung,
Seite 28: A2°/Ziffer = 0)
®
5 6 7
1 2 3 4
Kessel-Vorlauf
Kessel -Rücklauf
®
5 6 7
1 2 3 4
Kessel-Vorlauf
Kessel -Rücklauf
Abb. 4 - Mehrkesselanlage mit hydraulischer Weiche und mehreren unterschiedlichen Heizkreise
DieGas-Brennwertheizkessel können als Mehrkesselanlagen untereinander oder in Verbindung mit konventionellen Kesseln betrieben
werden. Als Kaskadenregelung wird das Kessel-Zubehör verwendet, mit dem in der Grundausführung mehrere Kesseleinheiten
vom Typ MODULEX oder auch konventionelle Heizkessel angesteuert werden können. Dies geschieht mittels Leitstationen und
Kaskadensteuerung, (Parameter-Einstellung, Seite 28: A2°/Ziffer = 0)
Hydraulische Weiche
Siehe Seite 25
11 12 13
* Filter
Kesselkreis-Pumpe
Rückschlagklappe
Siehe Seite 25
11 12 13
* Filter
Kesselkreis-Pumpe
Rückschlagklappe
Siehe Seite 25
11 12 13
* Filter
Kesselkreis-Pumpe
Mehrere div. Heizkreise
Hydraulische Weiche
Heizkreis-Pumpe
Heizkreis-Pumpe
Heizkreismischer
Rückschlagklappe
Mehrere div. Heizkreise
15
