2.3 KESSEL-INSTALLATION
2.3.1 VERPACKUNG UND
ANLIEFERUNG

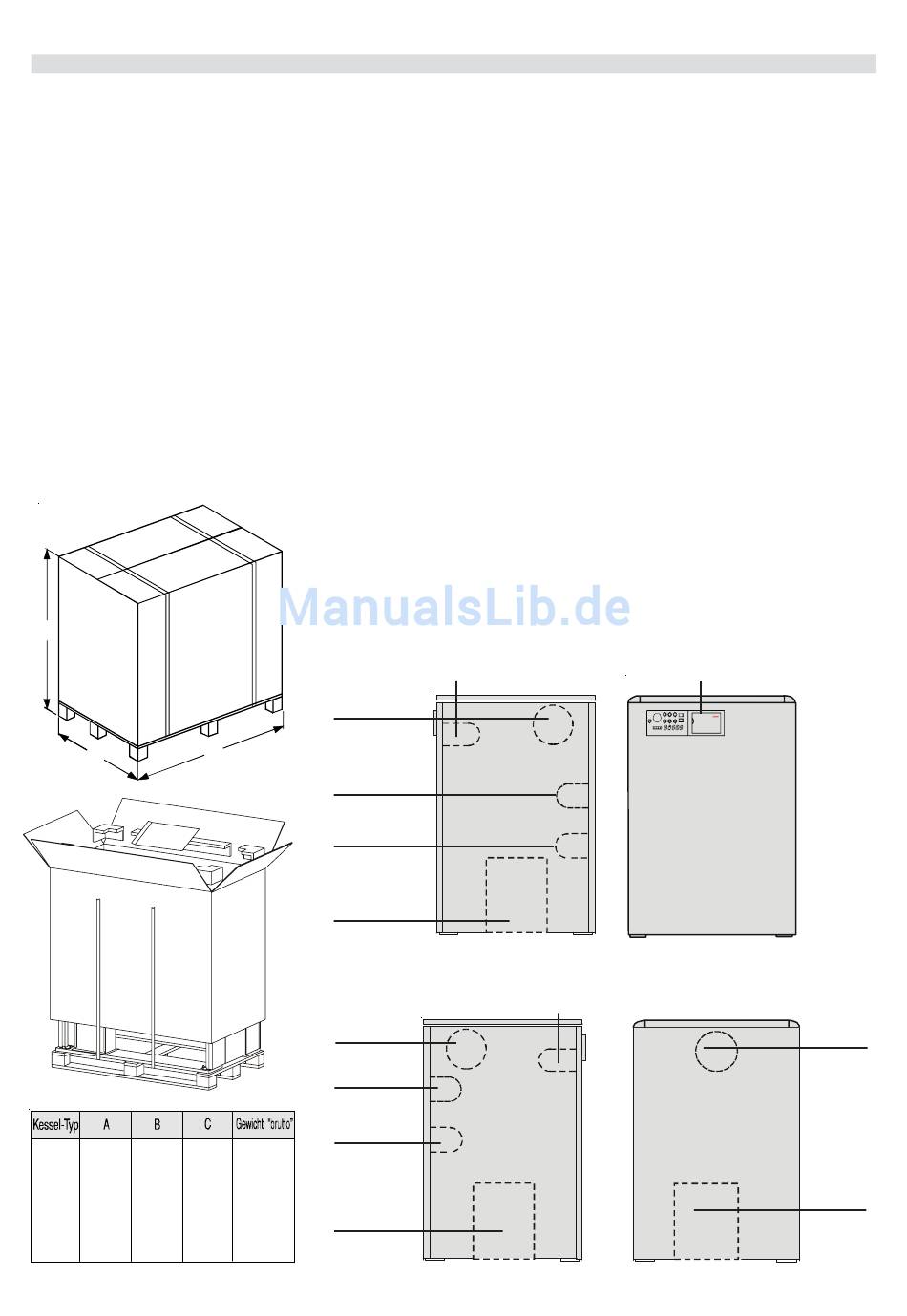

Der Kessel wird mit der kompletten Kessel-
verkleidung in Wetterschutzfolie, mit Kan-
tenschutz in einem stabilen Karton auf
einer Holzpalette ausgeliefert.
Die Standflächen sind auf der Holzpallette
mit Schrauben fixiert.
Das Zubehör wie Abgassammler mit Stutzen,
Syphon-Bausatz und Installations- und Be-
triebsanweisung sind im Kessel, frontseitig,
unten angeordnet.
Die frontseitige Verkleidungsabdeckung ist
separat verpackt an die Kessel-Rückwand
fixiert.
Das weitere Kessel-Zubehör wird getrennt im
Karton dem Brennwertkessel beigefügt.
C
B
90
770
780
1250
140
770
780
1250
180
908
780
1250
230
1042
780
1250
280
1176
780
1250
320
1310
780
1250
10
2.3.2 KESSEL- AUFSTELLUNG -
MONTAGE
Den Heizkessel am Aufstellungsort einbrin-
gen, auspacken und das Kesselzubehör dem
Kesselkörper entnehmen. Bei der Plazierung
auf genügend Wandabstand für Begehung
und Wartungszwecke achten.
Die Kessel-Einbringung muß ohne größere
Erschütterungen erfolgen, um eine Be-
schädigung der Einbauten zu vermeiden.
Ein bauseits zu errichtender Sockel ist beson-
ders bei feuchtem Boden, aber auch zur bes-
seren Zugänglichkeit für Wartungszwecke
und zum Schutz gegen Korrosion empfeh-
lenswert.
Die Montageabstände der Kessel zur Heiz-
raumwand soll so gewählt werden, daß die
Kesseleinbauten gut zugänglich sind.
Die Anlieferung des MODULEX ist grundsätz-
lich mit den montierten Anschlüssen in seitlich
rechter Position. Die Anschlüsse können
bei Bedarf auf die linke Kesselseite
Frischluft-
Anschluß
A
Heizungs-
vorlauf
Heizungs-
rücklauf
Abgas-Anschluß
(bei Bedarf rechts)
Alternativ
Frischluft-
Anschluß, links
Alternativ
Heizungs-
vorlauf, links
Alternativ
Heizungs-
181 kg
rücklauf, links
215 kg
256 kg
300 kg
Abgas-Anschluß
(bei Bedarf links)
341 kg
387 kg
RECHTE SEITENANSICHT
Gas-Anschluß, rechts
LINKE SEITENANSICHT
Alternativ Gas-Anschluß, links
umgesetzt werden. Hierzu müssen die per-
forierten Anschlußpositionen im linken
Verkleidungsseitenteil ausgebrochen
werden.
Der Abgassammler mit Stutzen sowie der
Frischluftanschluß kann in 3 Positionen
(rechts, links und nach hinten) an den Kes-
sel angebaut werden, siehe Darstellung.
Dabei müssen die angebauten Teile wie Ent-
lüfter, Sensor, Druckmanometer mit umge-
setzt werden.
Der Abgassammler wird mit den beigefügten
Kreuzschlitzschrauben, mit einem Schrau-
bendreher mit min. 300 mm Länge befestigt.
Der Frischluftanschlußstutzen mit Filterein-
satz wird bei Bedarf entsprechend um-
gesetzt. Die Blindplatte muß aber wieder an
die jeweilige freie Öffnung dichtend montiert
werden.
FRONTANSICHT
Kessel-Schaltfeld
®
KESSEL-RÜCKSEITE
Abgas- Anschluß
(bei Bedarf Kessel-
rückseitig)
