Unical MODULEX 90 p Installations- Und Betriebsanweisung Seite 25

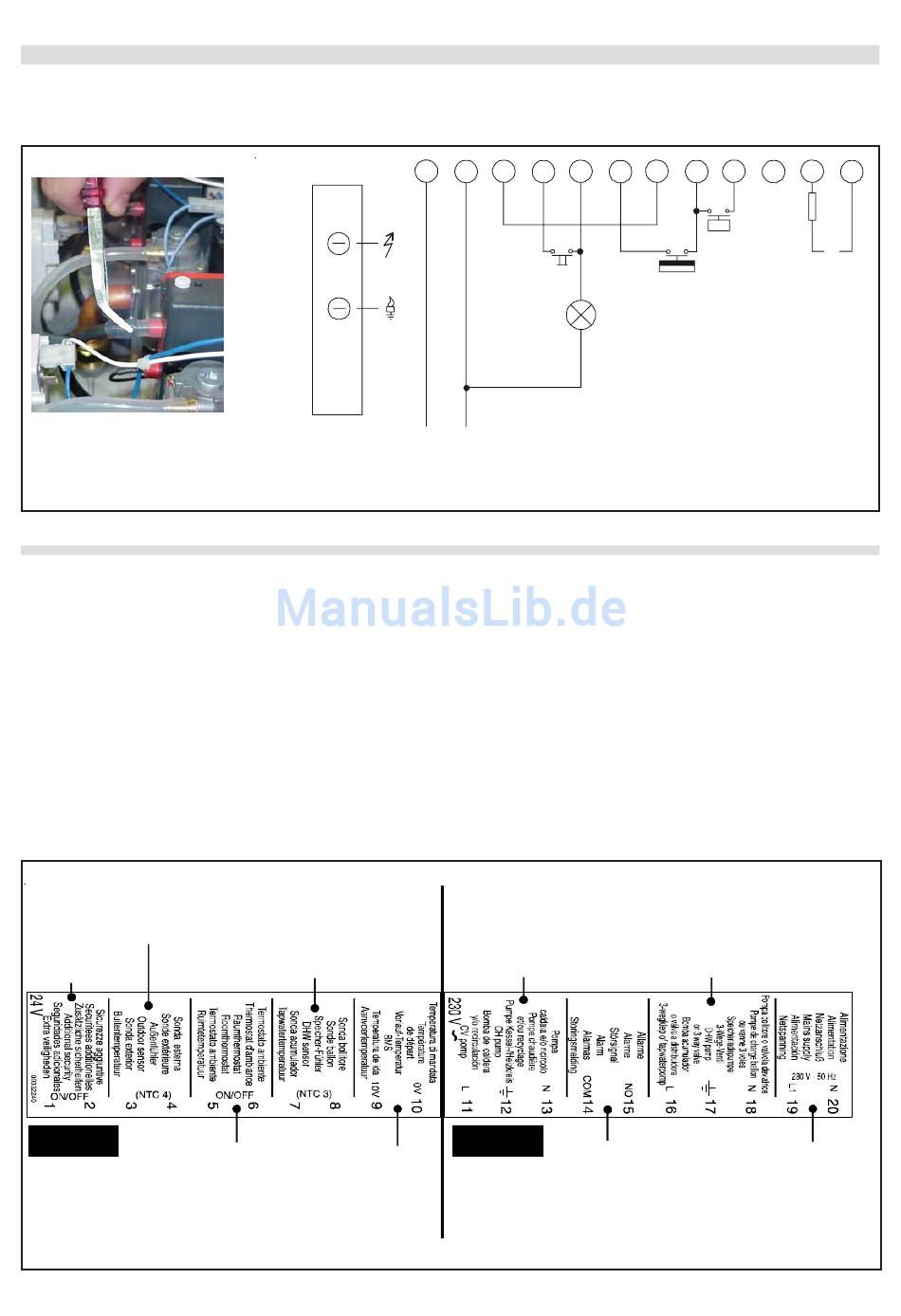

2.9.3 GASFEUERUNGSAUTOMAT - "CVI"
ACHTUNG:
Zünd- und Überwachungs-Kabelzulei-
tungen nur am Faston-Stecker abziehen
und nicht an den Kabeln ziehen!
Für jedes Kesselglied-Modul ist ein digitaler Gasfeuerungsautomat CVI installiert!
2.9.4 Elektroanschluß:
Der Anschluß der Regelungen und der
Verbraucher erfolgt an der 20 -poligen
Klemmleiste.
Der Netzanschluss wird separat an
der 3-poligen Steckverbindung
angeschlossen.
Die Hochspannungsseite 230 V und
die Niederspannungsseite sind an
der Klemmleiste getrennt angeordnet.
Minimal
Außenfühler
Wasser-
druck
24 V
Raumthermostat
12
E. ACC.
E. RIV.
L
Klemmen 1 / 2:
Anschluß minimal Wasserdruck.
Klemmen 3 / 4:
Anschluss Aussenfühler für die Kesselelek-
tronik bei witterungsgeführtem Betrieb
Klemmen 5 / 6:
ON / OFF - Kontakt zur Ansteuerung des
Kessels über einen Raumthermostaten
oder externen Regler
Klemmen 7 / 8:
Anschluss des Speicherfühlers bei Betrieb
mit Brauchwassererwärmung
Klemmen 9 / 10:
Anschluss für externen Regler 0-10 V
(Fernsteller)
Speicher-Fühler /
Speicher-Thermostat
ON/OFF
Externer
Regler
11 10 9 8 7
PR
LB
E. ACC. Zündelektrode
E. RIV
PR
LB
TL
PV
N
L1 - N
1 - 2
Klemmen 11 / 12 / 13:
Anschluß für die Kesselkreis bzw.
Zirkulationspumpe
Klemmen 14 / 15:
Störmeldesignal (potentialfrei)
Klemmen 16 / 17 / 18:
Anschluß der Heizungsümwälzpumpe oder
3-Wege-Ventil für die Warmwasserbereitung
Klemmen 19 / 20
Netzversorgung
seitig verdrahtet.
Achtung:
Netzanschluß am 3-poligen Stecker
"
Stromversorgung für den Heizkessel
230 V - 50 Hz.
Kesselkreis-
/Heizungspumpe
230 V
Störsignal
(potentialfrei)
6 5 4 3
PV
TL
Überwachungselektrode
Entstörtaste (am Schaltfeld)
Störlampe (am Schaltfeld)
Sicherheitstemperaturwächter
Differenzdruckwächter
Netzanschluß 230 V - 50 Hz
Ionisationssignal vom MBD
L1 N
und bereits werk-
A
" vornehmen ! Siehe Seite 22
Speicher-Ladepumpe-
/3-Wegeventil
Netzanschluss
230V 50 Hz
2 1
10K
-
+
5V
