Betriebsmodus:
Im betriebsbereitem Zustand und bei
Brennerbetrieb zeigt das Display immer
die aktuelle Temperatur am Vorlaufsam-
mler an. z.B. ("0 X 70") =
keine Brenneranforderung "0",
Vorlauftemperatur "70 °C".
Parametermodus:
Erkennungsmerkmal:
Zahl mit feststehendem Punkt!
Durch einmaliges Drücken der Taste
"mode" erscheint auf dem Display
"para" .
Mit der Taste "step"werden die einzel-
nen Parameter aufgerufen und können
-
+
mit " " - " " verändert werden.
Beispiel:
MODUS:
Modus aufrufen!
STEP:
Aufrufen der Parameter,
Daten der lokalen Sensoren,
Daten der globalen Sensoren!

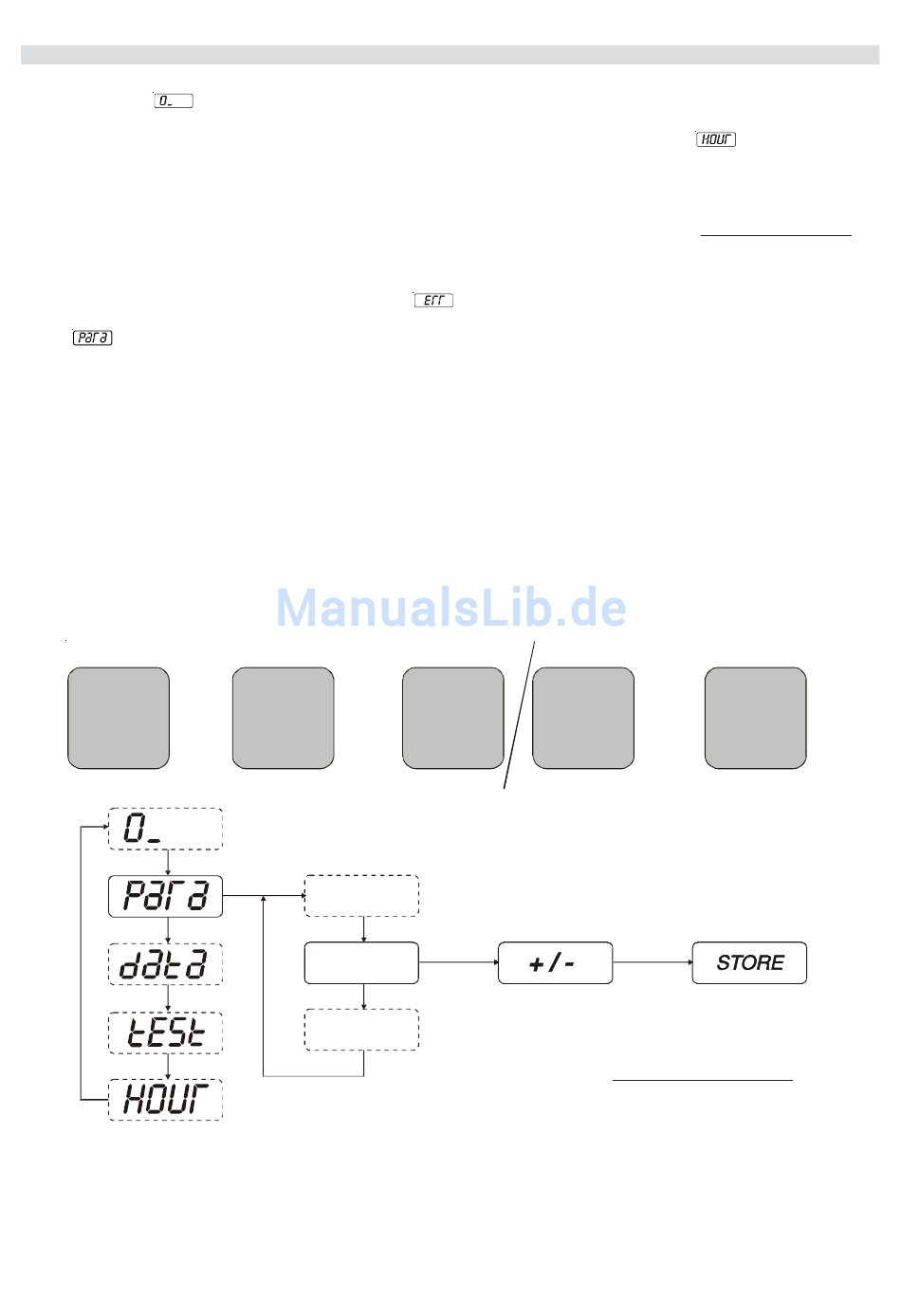

MODE
Wahl der
Einstell-
parameter
X X
Datenmodus:
"ERKENNUNGSMERKMAL"
Zahl mit blinkendem Punkt!
Die Taste "mode" drücken bis auf dem
Display "data" erscheint.
Anschließend können über "step" alle
aktuellen Temperaturen ausgelesen
werden.
Störungsanzeigenmodus (Error):
Die Taste "mode" drücken bis auf dem
Display "err"
Anschließend wird über "step" die letzte
Störung angezeigt. Die Zahl am letzten
Display-Fenster steht für eine bestimmte
Störung, siehe Service-Anleitung.
+
:
Verändern der Werte,
der Parameter,
der Module!
-
:
Verändern der Werte,
der Parameter,
der Module!
STEP
Erhöhung der
Schrittnummer
Daten (tot./sing)
Test (tot./sing)
1
2
3
:
erscheint.
-
+
Absenken einer
Erhöhen einer
Einstellung
Einstellung
Neue Werte einstellen/
ÄNDERN!
Betriebsstundenmodus:
Die Taste "mode" drücken bis das Dis-
play "hour" anzeigt.
Danach können über "step" die Be-
triebsstunden der einzelnen Module
abgerufen werden.
Testmodus mit Service-Code 79:
Für die CO - Einstellung der einzelnen
2
Brenner!
Die Taste "mode" drücken bis auf dem
Display "test" erscheint.
Danach werden über "step" die Bren-
ner einzeln aufgerufen und mit "
die Ventilator-Drehzahlen auf
gesetzt, (Grundeinstellung auf Kleinlast
"LO")
.
STORE:
Aktivieren der eingestellten
Werte!
STORE
Speichern einer
Einstellung
Neue Werte aktivieren /
BESTÄTIGEN!
BEISPIEL:
Ändern von Parameter 2:
1. - "mode" - Taste drücken
2. - Zweimal "step" - Taste drücken
+ -
3. - Mit " " - " " die gewünschten
Daten eingeben
4. - Zur Bestätigung die "store" -
Taste drücken.
+ -
" - " "
"LO"-
zB.
