Allgemeines:
Die zu den Heizkesseln vom Typ MODULEX
angebotenen Geräte dienen zur Steuerung
von Heizungsanlagen und erfüllen hinsicht-
lich der regelungstechnischen Ausstattung
und Bedienung alle Anforderungen, die an
moderne Heizungsregelungen gestellt
werden.
Die Regelgeräte zeichnen sich im wesent-
lichen durch zwei Leistungsmerkmale aus:
1. Sämtliche Regelfunktionen werden von
hochleistungsfähigen Mikroprozessoren
gesteuert. Praxisgerechte Regelalgorith-
men und intelligente Schaltungskompo-
nenten sichern durch die Anwendung
modernster Technologien einen opti-
malen Energieeinsatz.
2. Die Bedienung erfolgt analog. Ein Mini-
mum an Bedienungselementen gewähr-
leistet dem Anlagenbetreiber eine
leicht verständliche Handhabung und
schließt Fehlbedienungen nahezu aus.
Detailierte Hinweise sind den Installations-
und Betriebsanweisungen der Regelungen
zu entnehmen.
2.9.5 EXTERNER BRAUCH-
WASSERSPEICHER
Der MODULEX-Heizkessel kann in Ver-
bindung mit der eingebauten Brauchwas-
ser-Schnittstelle AM - 4 mit externen
Brauchwasser-Vorratsspeichern
installiert werden.
Die Heizungsumschaltung kann sowohl
über ein 3-Wegeventil oder auch über eine
externe Speicherladepumpe erfolgen.
Pumpenstandschutz:
Bei Einschaltung des Kessels am Betriebs-
schalter wird das Dreiwegeventil für ca.
15 Sek. in Richtung Heizung geöffnet.
Danach geht die Heizungspumpe für ca.
60 Sek. in Betrieb.
Erfolgt innerhalb von 24 Stunden keine
Wärmeanforderung, wiederholt sich dieser
Vorgang.
Die Programierung wird unter
auf Seite 28 durchgeführt.
Über das Bedienungsfeld im Kessel-Schalt-
feld besteht die Möglichkeit, die Heizleistung
des Heizkessels an den Wärmebedarf des
Speichers anzupassen.
Siehe dazu auch die Hinweise
auf Seite 36 / 37.
26

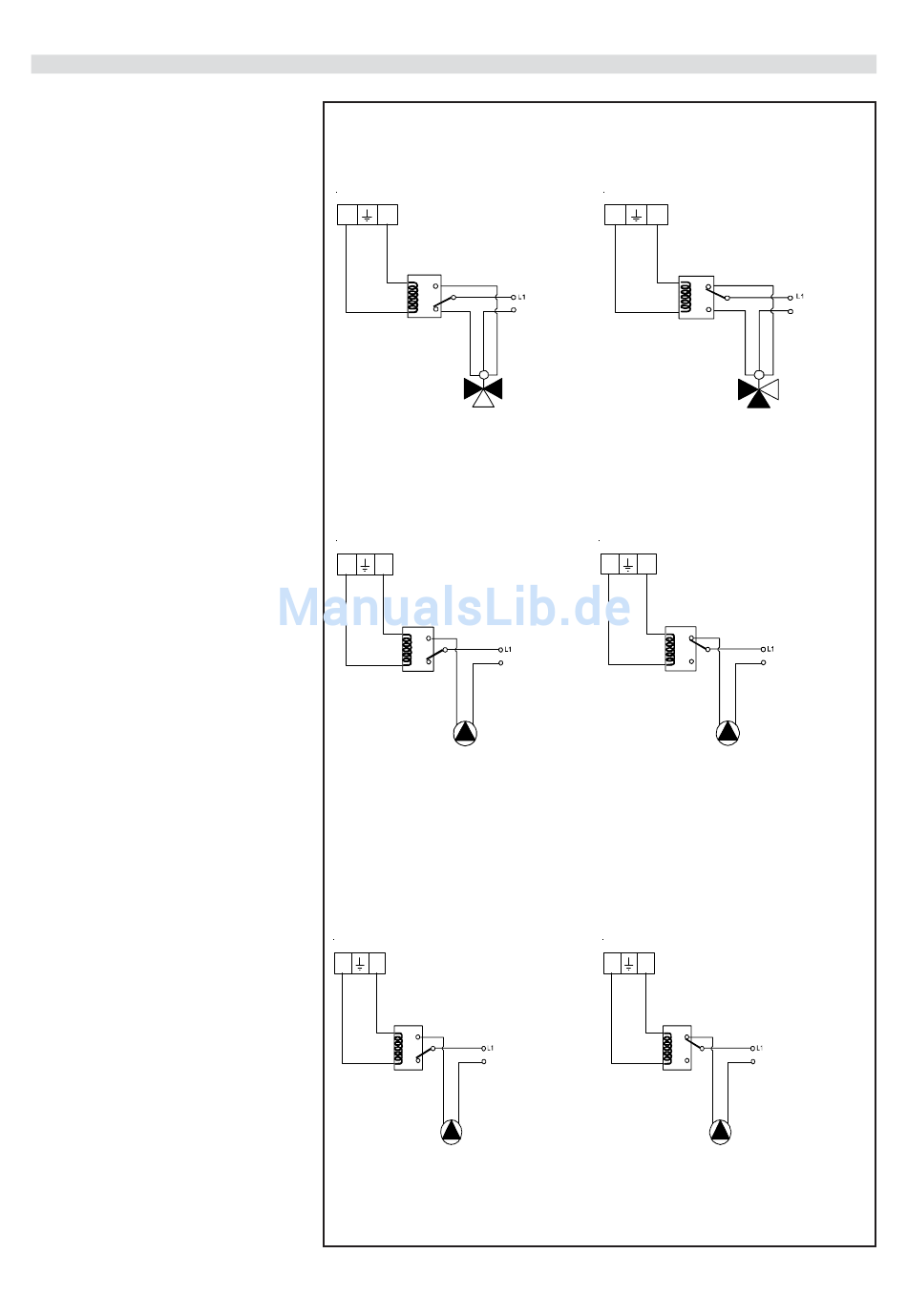

MÖGLICHER ELEKRTOANSCHLUSS MIT DREIWEGEVENTIL:
16 17 18
L
N
Relais, 3 Kontakte
Heizkessel AB
ELEKTROANSCHLUSS DER SPEICHER-LADEPUMPE:
16 17 18
L
N
Relais, 3 Kontakte
HINWEIS:
Klemmleiste-Anschluß 230 V
Klemme 16 - 18
(Display-Anzeige 4.xx)
ELEKTROANSCHLUSS DER KESSEL-KREIS-/ ZIRKULATIONSPUMPE:
"PARA"
11 12 13
L
N
Relais, 3 Kontakte
na
nc
HINWEIS:
Klemmleiste-Anschluß 230 V
Klemme 11 - 13
(Display-Anzeige 4.xx)
na
DWV Motor
c
nc
N
M
A Heizkreis
B
WW-Speicher B
na
Elektr. Anschluß:
c
Speicher-Ladepumpe
nc
N
Elektr. Anschluß:
c
Kessel-Kreis-/Zirkul. Pumpe
N
16 17 18
L
N
Relais, 3 Kontakte
na
c
nc
M
Heizkessel AB
B
WW-Speicher B
16 17 18
L
N
Relais, 3 Kontakte
na
c
nc
N
11 12 13
L
N
Relais, 3 Kontakte
na
Elektr. Anschluß:
c
Kessel-Kreis-/Zirkul. Pumpe
nc
N
DWV Motor
N
A Heizkreis
Elektr. Anschluß:
Speicher-Ladepumpe
