2.7.1 Abgasführungen
Raumluftabhängiger Betrieb
an einer Abgasleitung:

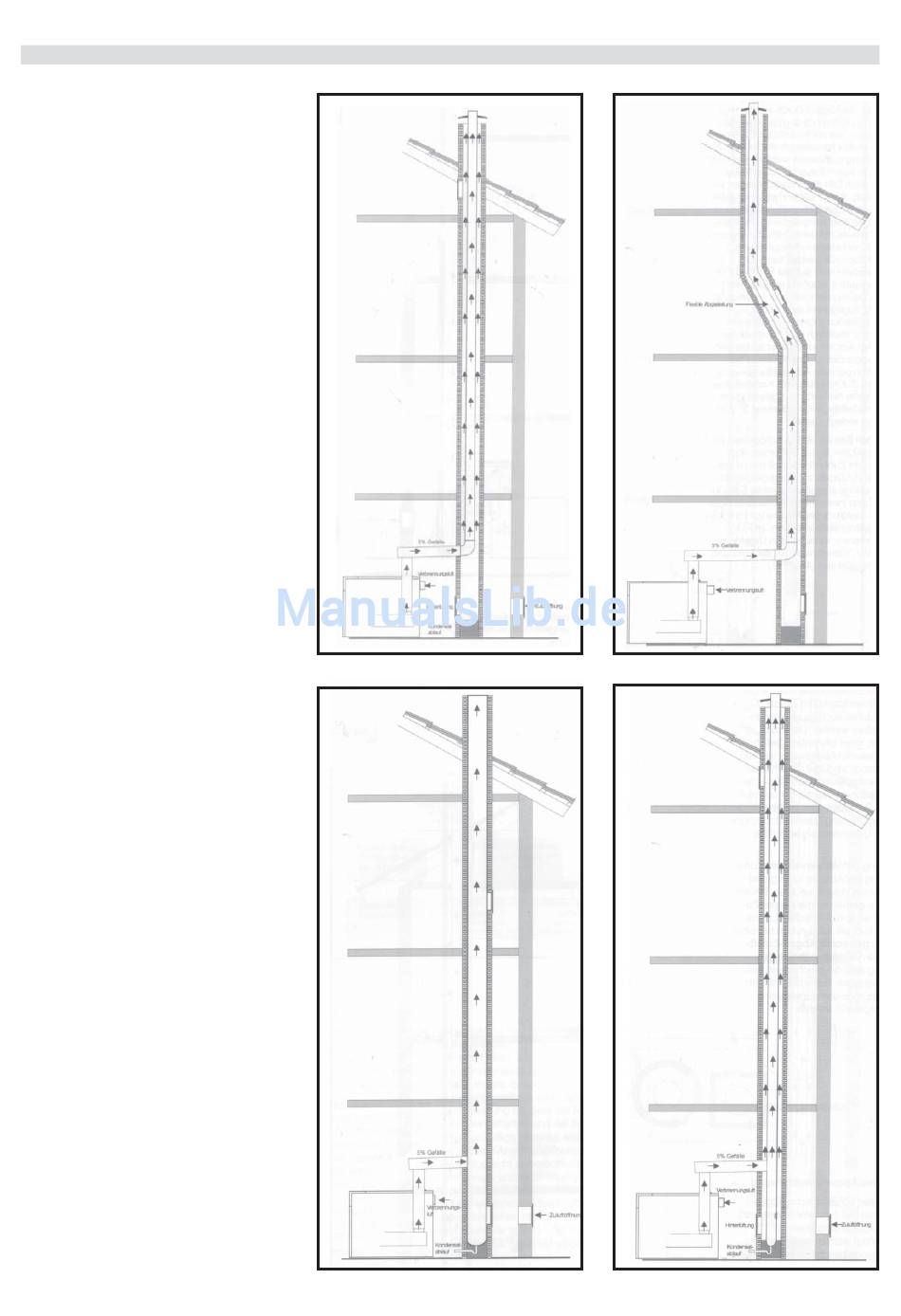

Abb. 14:
Schornstein als Schacht
Abb. 15:
Gezogener Schornstein
Raumluftabhängiger Betrieb mit
Anschluß an einen FU - Schorn-
stein:
(FU = Feuchte-unempfindlich)
Abb. 16:
Hinweis
Der erforderliche Anschußadapter
für das Abgassystem ist bauseits zu
stellen.
Abb. 17:
Zeigt einen FU - Schornstein mit
Hinterlüftung, der auch nachträglich in
einen bestehenden alten Schornstein
eingezogen werden kann.
Hinweis
Der erforderliche Anschußadapter
für das Abgassystem ist bauseits zu
stellen.
Max. Abgastemperatur bei 80/60= 60/65 °C
Max. Abgastemperatur bei 40/30= 30/40 °C
Weitere detailierte Angaben entneh-
men Sie bitte den Planungsunterlagen
über MODULEX Gas-Brennwertkessel!
Abb. 14
Abb. 16
Abb. 15
Abb. 17
