Unical MODULEX 90 p Installations- Und Betriebsanweisung Seite 16

®
5 6 7
1 2 3 4
Kessel-Vorlauf
Kessel -Rücklauf
®
5 6 7
1 2 3 4
Kessel-Vorlauf
Kessel -Rücklauf

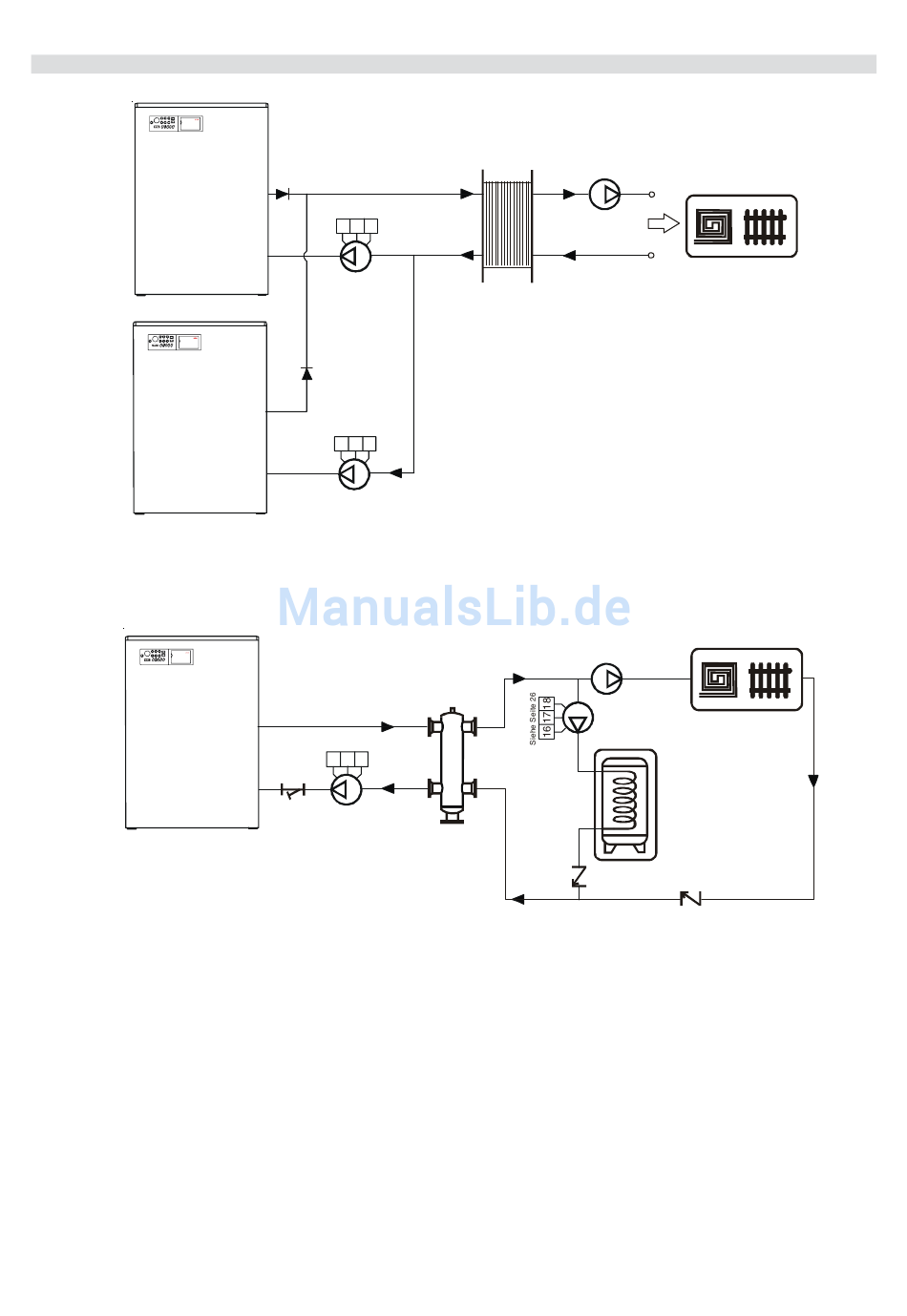

Abb. 5 - Mehrkesselanlage mit Systemtrennung über einen Wärmetauscher und mehreren unterschiedlichen Heiz-
kreise,
(Parameter-Einstellung, Seite 28: A2°/Ziffer = 0)
®
5 6 7
1 2 3 4
Kessel-Vorlauf
Kessel -Rücklauf
Abb. 6 - Einkesselanlage mit hydraulischer Weiche, mehreren unterschiedlichen Heizkreise und
Speicher-Brauchwasser-Erwärmer,
wechselseitig, (Parameter-Einstellung, Seite 28: A 2°/ Ziffer = 1)
*Der Einbau eines Filters wie in den Installationsschemen dargestellt wird empfohlen!
16
Rückschlagklappe
Siehe Seite 25
11 12 13
Kesselkreis-Pumpe
Rückschlagklappe
Siehe Seite 25
11 12 13
Kesselkreis-Pumpe
Hydraulische Weiche
Siehe Seite 25
11 12 13
* Filter Kesselkreis-Pumpe
Heiungspumpe und Speicherladepumpe arbeiten je nach Wärmeanforderung
Systemtrennung
über Wärmetauscher
Heizkreis-Pumpe
Heizkreis-Pumpe
Speicher-Pumpe
Rückschlagklappe
Mehrere div. Heizkreise
Mehrere div. Heizkreise
