3.3

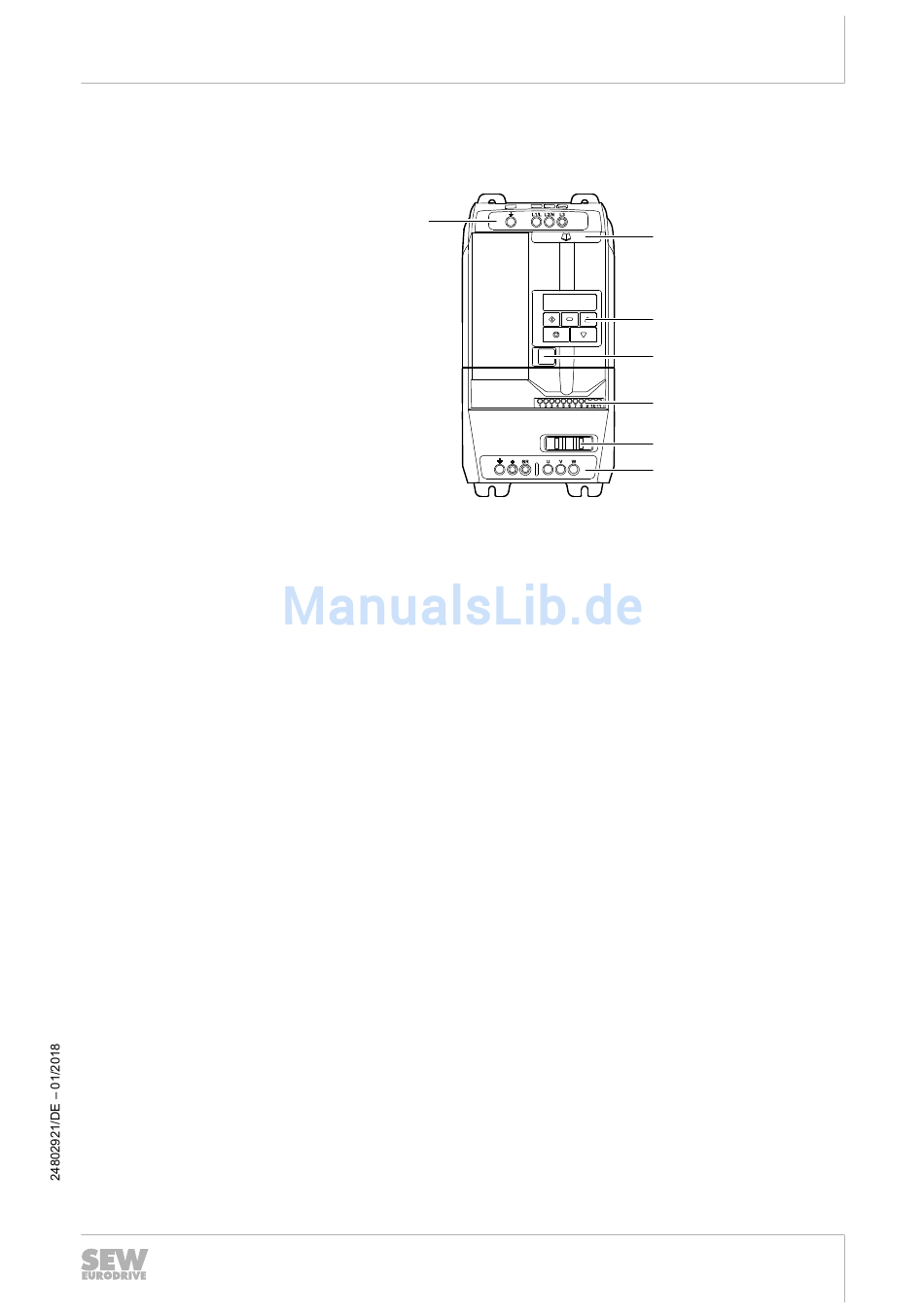

Geräteaufbau des Standardumrichters
3.3.1
Umrichter in Schutzart IP20/NEMA 1
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[1]
Anschlussklemmleiste PE, L1/L, L2/N, L3
Hilfekarte mit Klemmenbelegung und Basis-Parametern
Tastenfeld mit 6-stelliger 7-Segmentanzeige
Steuerklemmleiste
RJ45-Kommunikationsbuchse
Anschlussklemmleiste PE, +, BR, U, V, W (bei BG1 kein +- und BR-Anschluss
vorhanden)
Lasche zur Befestigung der Steuerleitung
Geräteaufbau
Geräteaufbau des Standardumrichters
[2]
[3]
[5]
[4]
[7]
[6]
