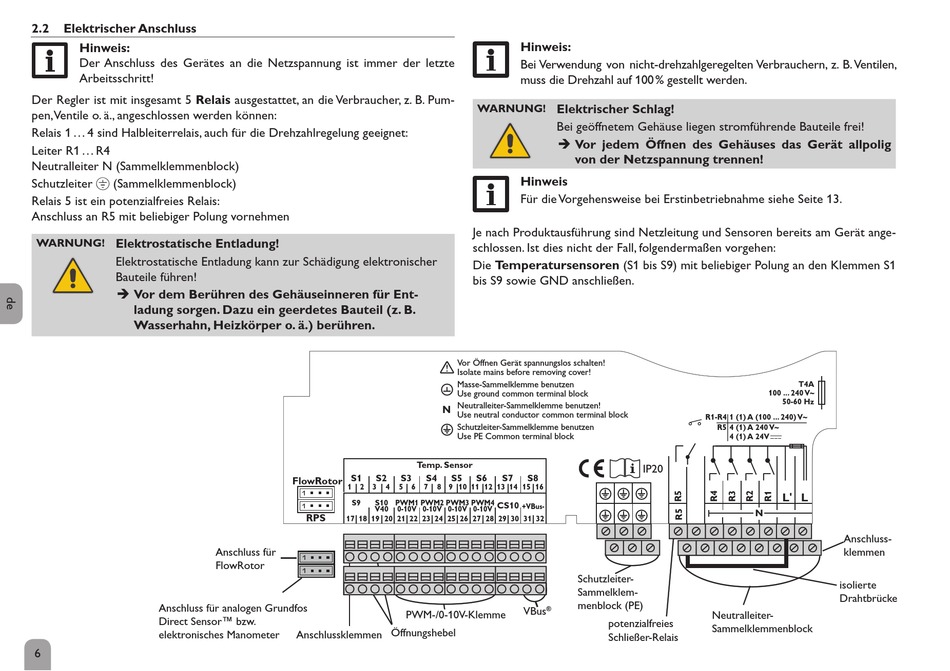

2.2
Elektrischer Anschluss
Hinweis:
Der Anschluss des Gerätes an die Netzspannung ist immer der letzte
Arbeitsschritt!
Der Regler ist mit insgesamt 5 Relais ausgestattet, an die Verbraucher, z. B. Pum-
pen, Ventile o. ä., angeschlossen werden können:
Relais 1 ... 4 sind Halbleiterrelais, auch für die Drehzahlregelung geeignet:
Leiter R1 ... R4
Neutralleiter N (Sammelklemmenblock)
Schutzleiter ⏚ (Sammelklemmenblock)
Relais 5 ist ein potenzialfreies Relais:
Anschluss an R5 mit beliebiger Polung vornehmen
Elektrostatische Entladung!
WARNUNG!
Elektrostatische Entladung kann zur Schädigung elektronischer
Bauteile führen!
Î Vor dem Berühren des Gehäuseinneren für Ent-
ladung sorgen. Dazu ein geerdetes Bauteil (z. B.
Wasserhahn, Heizkörper o. ä.) berühren.
Anschluss für analogen Grundfos
Direct Sensor™ bzw.
elektronisches Manometer
6
S1
S2
FlowRotor
1
2
3
4
S9
S10
V40
RPS
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
Anschluss für
FlowRotor
Öffnungshebel
Anschlussklemmen
Hinweis:
Bei Verwendung von nicht-drehzahlgeregelten Verbrauchern, z. B. Ventilen,
muss die Drehzahl auf 100 % gestellt werden.
WARNUNG!
Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
Hinweis
Für die Vorgehensweise bei Erstinbetriebnahme siehe Seite 13.
Je nach Produktausführung sind Netzleitung und Sensoren bereits am Gerät ange-
schlossen. Ist dies nicht der Fall, folgendermaßen vorgehen:
Die Temperatursensoren (S1 bis S9) mit beliebiger Polung an den Klemmen S1
bis S9 sowie GND anschließen.
Vor Öffnen Gerät spannungslos schalten!
Isolate mains before removing cover!
Masse-Sammelklemme benutzen
Use ground common terminal block
Neutralleiter-Sammelklemme benutzen!
N
Use neutral conductor common terminal block
Schutzleiter-Sammelklemme benutzen
Use PE Common terminal block
Temp. Sensor
S3
S4
S5
S6
S7
S8
5
6
7
8 9 10 11 12 13 14 15 16
PWM1
PWM2
PWM3
PWM4
CS10
+VBus-
0-10V
0-10V
0-10V
0-10V
VBus
®
PWM-/0-10 V-Klemme
R1-R4
1 (1) A (100 ... 240) V~
R5
4 (1) A 240 V~
4 (1) A 24V
IP20
N
Schutzleiter-
Sammelklem-
menblock (PE)
Neutralleiter-
potenzialfreies
Sammelklemmenblock
Schließer-Relais
T4A
100 ... 240 V~
50-60 Hz
L' L
Anschluss-
klemmen
isolierte
Drahtbrücke
