Die Überwärmeabfuhr dient dazu, im Falle starker Sonneneinstrahlung die ent-
stehende überflüssige Wärme zu einem externen Wärmetauscher (z. B. Fan Coil)
abzuführen, um eine Überhitzung der Kollektoren zu vermeiden.
Im Menüpunkt Variante kann ausgewählt werden, ob die Überwärmeabfuhr über
eine zusätzliche Pumpe oder ein Ventil aktiviert wird.
Variante Pumpe:
Das zugewiesene Relais wird mit 100 % eingeschaltet, wenn die Kollektortempera-
tur die eingestellte Kollektor-Übertemperatur erreicht.
Wenn die Kollektortemperatur um 5 K unter die eingestellte Kollektor-Übertem-
peratur sinkt, wird das Relais wieder ausgeschaltet. Bei der Variante Pumpe arbeitet
die Überwärmeabfuhr unabhängig von der solaren Beladung.
Variante Ventil:
Das zugewiesene Relais wird parallel zur Solarpumpe eingeschaltet, wenn die Kol-
lektortemperatur die eingestellte Kollektor-Übertemperatur erreicht. Wenn die
Kollektortemperatur um 5 K unter die eingestellte Kollektor-Übertemperatur
sinkt, wird das Relais wieder ausgeschaltet.
Wenn eine der Speichertemperaturen ihre jeweilige Speichermaximaltemperatur
um mehr als 5 K überschreitet, während die Überwärmeabfuhr aktiv ist, wird die
Funktion deaktiviert und eine Fehlermeldung generiert. Wird diese Temperatur
um die Hysterese Speichermaximaltemperatur (HysSp in Solar / Grund-
einstellung / Speicher) unterschritten, wird die Überwärmeabfuhrfunktion wieder
freigegeben.

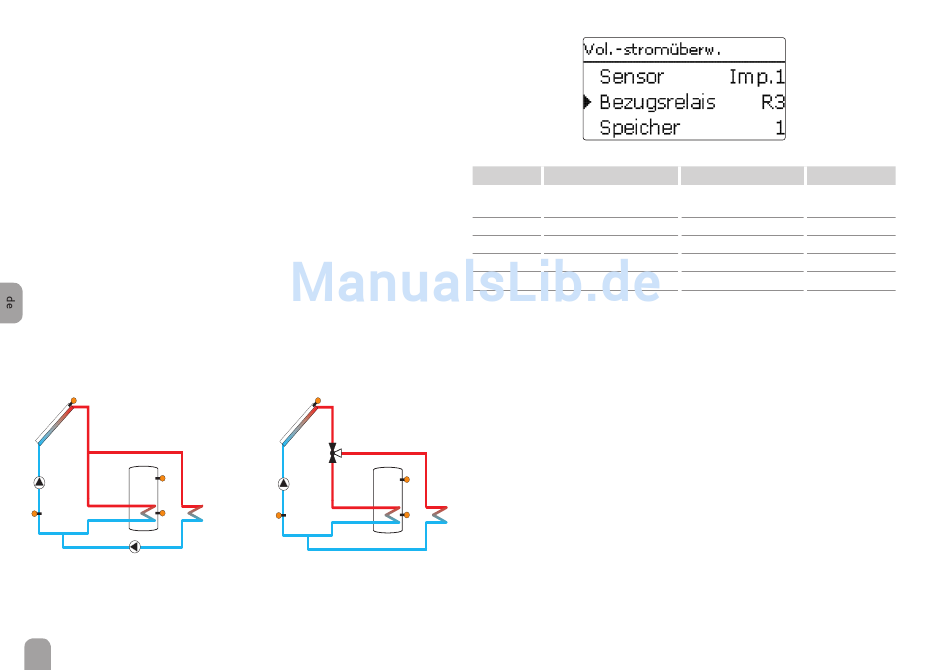

Relais
Variante Pumpe
42
Relais
Variante Ventil
Volumenstromüberwachung
Solar / Wahlfunktionen / neue Funktion... / Vol. -stromübw.
Einstellkanal Bedeutung
Zuweisung Volumenstrom-
Sensor
sensor
Bezugsrelais Relaisauswahl Bezugsrelais systemabhängig
Speicher
Speicherauswahl
Zeit
Verzögerungszeit
Abschaltung Abschaltoption
Funkt.
Aktivierung / Deaktivierung Aktiviert, Deaktiviert
Die Volumenstromüberwachung dient dazu, Fehlfunktionen, die den Durchfluss
verhindern, zu erkennen und gegebenenfalls den betroffenen Speicher zu sperren.
So sollen Anlagenschäden, z. B. durch ein Trockenlaufen der Pumpe, vermieden werden.
Um die Volumenstromüberwachung nutzen zu können, müssen sowohl ein Be-
zugsrelais als auch ein Speicher zugewiesen werden.
Wenn das zugewiesene Bezugsrelais eingeschaltet ist, wird der Volumenstrom am
zugewiesenen Sensor überwacht. Wenn am zugewiesenen Volumenstromsensor
nach Ablauf der Verzögerungszeit kein Volumenstrom gemessen wird, erscheint
eine Fehlermeldung.
Wenn für die Volumenstromüberwachung die Option Abschaltung aktiviert ist,
sperrt der Regler zusätzlich den zugewiesenen Speicher für die weitere Beladung,
bis die Fehlermeldung quittiert wird. Falls möglich, wird der nächste für eine Bela-
dung freigegebene Speicher beladen. Wenn die Fehlermeldung quittiert wurde, wird
die Überwachung wieder aktiv.
Einstellbereich / Auswahl Werkseinstellung
Imp1, Flowrotor
-
-
systemabhängig
-
1 ... 300 s
30 s
Ja, Nein
Nein
Aktiviert
