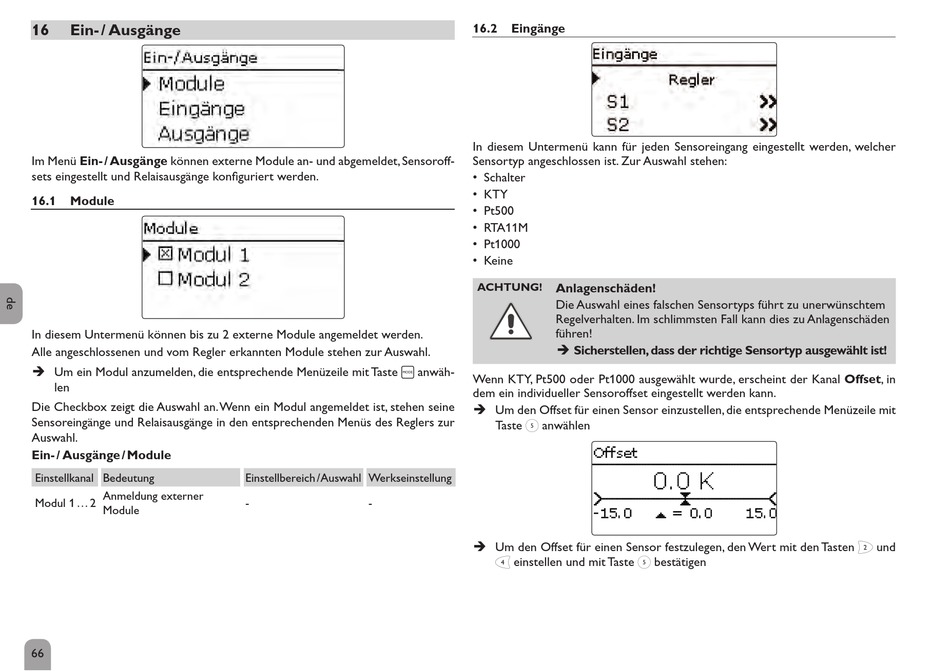

16
Ein- / Ausgänge
Im Menü Ein- / Ausgänge können externe Module an- und abgemeldet, Sensoroff-
sets eingestellt und Relaisausgänge konfiguriert werden.
16.1
Module
In diesem Untermenü können bis zu 2 externe Module angemeldet werden.
Alle angeschlossenen und vom Regler erkannten Module stehen zur Auswahl.
Î Um ein Modul anzumelden, die entsprechende Menüzeile mit Taste � anwäh-
len
Die Checkbox zeigt die Auswahl an. Wenn ein Modul angemeldet ist, stehen seine
Sensoreingänge und Relaisausgänge in den entsprechenden Menüs des Reglers zur
Auswahl.
Ein- / Ausgänge / Module
Einstellkanal Bedeutung
Anmeldung externer
Modul 1 ... 2
Module
66
Einstellbereich / Auswahl Werkseinstellung
-
-
16.2
Eingänge
In diesem Untermenü kann für jeden Sensoreingang eingestellt werden, welcher
Sensortyp angeschlossen ist. Zur Auswahl stehen:
• Schalter
• KTY
• Pt500
• RTA11M
• Pt1000
• Keine
ACHTUNG!
Anlagenschäden!
Die Auswahl eines falschen Sensortyps führt zu unerwünschtem
Regelverhalten. Im schlimmsten Fall kann dies zu Anlagenschäden
führen!
Î Sicherstellen, dass der richtige Sensortyp ausgewählt ist!
Wenn KTY, Pt500 oder Pt1000 ausgewählt wurde, erscheint der Kanal Offset, in
dem ein individueller Sensoroffset eingestellt werden kann.
Î Um den Offset für einen Sensor einzustellen, die entsprechende Menüzeile mit
Taste ➄ anwählen
Î Um den Offset für einen Sensor festzulegen, den Wert mit den Tasten ❷ und
❹ einstellen und mit Taste ➄ bestätigen
