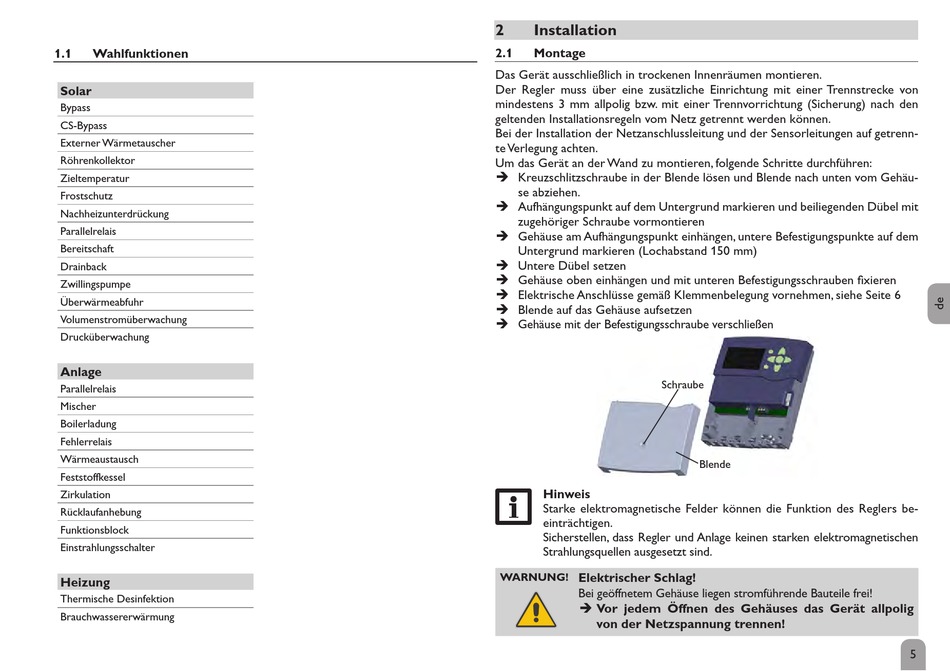

Wahlfunktionen; Installation; Montage - REMEHA RemaSol C/2 Handbuch

Inhaltsverzeichnis

Werbung

1.1

Wahlfunktionen

Solar
Bypass
CS-Bypass
Externer Wärmetauscher
Röhrenkollektor
Zieltemperatur
Frostschutz
Nachheizunterdrückung
Parallelrelais
Bereitschaft
Drainback
Zwillingspumpe
Überwärmeabfuhr
Volumenstromüberwachung
Drucküberwachung
Anlage
Parallelrelais
Mischer
Boilerladung
Fehlerrelais
Wärmeaustausch
Feststoffkessel
Zirkulation
Rücklaufanhebung
Funktionsblock
Einstrahlungsschalter
Heizung
Thermische Desinfektion
Brauchwassererwärmung
2

Installation

2.1

Montage

Das Gerät ausschließlich in trockenen Innenräumen montieren.
Der Regler muss über eine zusätzliche Einrichtung mit einer Trennstrecke von
mindestens 3 mm allpolig bzw. mit einer Trennvorrichtung (Sicherung) nach den
geltenden Installationsregeln vom Netz getrennt werden können.
Bei der Installation der Netzanschlussleitung und der Sensorleitungen auf getrenn-
te Verlegung achten.
Um das Gerät an der Wand zu montieren, folgende Schritte durchführen:
Î Kreuzschlitzschraube in der Blende lösen und Blende nach unten vom Gehäu-
se abziehen.
Î Aufhängungspunkt auf dem Untergrund markieren und beiliegenden Dübel mit
zugehöriger Schraube vormontieren
Î Gehäuse am Aufhängungspunkt einhängen, untere Befestigungspunkte auf dem
Untergrund markieren (Lochabstand 150 mm)
Î Untere Dübel setzen
Î Gehäuse oben einhängen und mit unteren Befestigungsschrauben fixieren
Î Elektrische Anschlüsse gemäß Klemmenbelegung vornehmen, siehe Seite 6
Î Blende auf das Gehäuse aufsetzen
Î Gehäuse mit der Befestigungsschraube verschließen
Schraube
Hinweis
Starke elektromagnetische Felder können die Funktion des Reglers be-
einträchtigen.
Sicherstellen, dass Regler und Anlage keinen starken elektromagnetischen
Strahlungsquellen ausgesetzt sind.
Elektrischer Schlag!
WARNUNG!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
Blende
5
