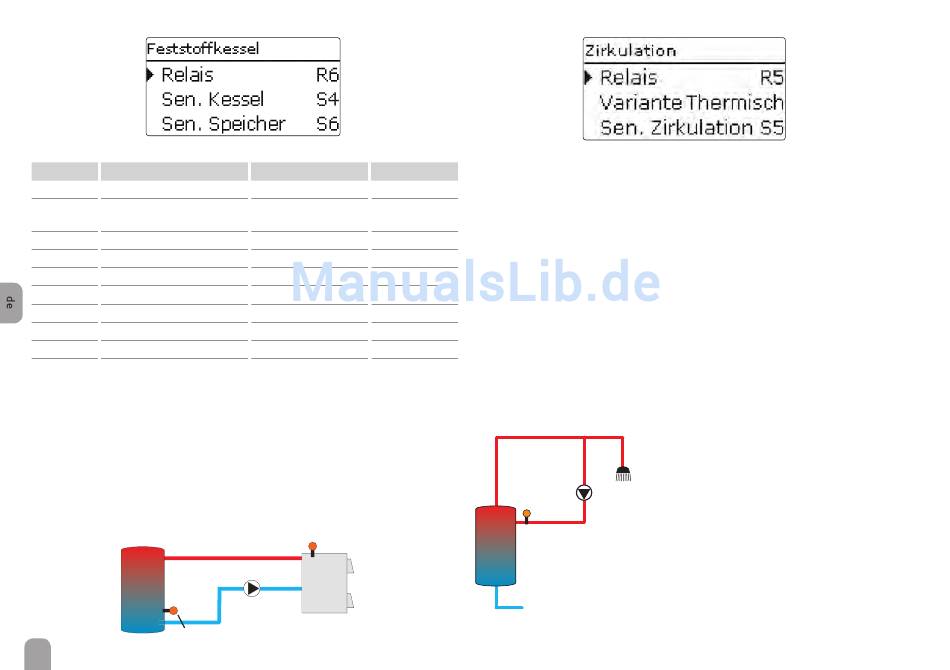

Festbrennstoffkessel
Anlage / Wahlfunktionen / neue Funktion... / Feststoffkessel
Einstellkanal Bedeutung
Relais Relaisauswahl
Zuweisung Sensor Festbrenn-
Sen. Kessel
stoffkessel
Sen. Speicher Zuweisung Sensor Speicher
DTein
Einschalttemperaturdifferenz 1,0 ... 30,0 K
DTaus
Ausschalttemperaturdifferenz 0,5 ... 29,5 K
DTsoll
Solltemperaturdifferenz
Min. Drehz. Minimaldrehzahl
Tmax Sp. Maximaltemperatur
Tmin Kessel Minimaltemperatur
Funkt. Aktivierung / Deaktivierung
Die Funktion Festbrennstoffkessel dient dazu, Wärme aus einem Festbrennstoff-
kessel an einen Speicher zu übertragen.
Das zugewiesene Relais wird aktiviert, wenn alle Einschaltbedingungen erfüllt sind:
• die Temperaturdifferenz zwischen den zugewiesenen Sensoren hat die Einschalt-
temperaturdifferenz überschritten
• die Temperatur am Festbrennstoffkesselsensor liegt über der Minimaltemperatur
• die Temperatur am Speichersensor liegt unter der Maximaltemperatur
Wenn Solltemperaturdifferenz überschritten ist, setzt die Drehzahlregelung
ein. Bei jeder Abweichung um 2 K wird die Drehzahl um 10 % angepasst.
Sensor Speicher
50
Einstellbereich / Auswahl Werkseinstellung
systemabhängig systemabhängig
systemabhängig systemabhängig
systemabhängig systemabhängig
6,0 K
4,0 K
1,5 ... 40,0 K 10,0 K
(20) 30 ... 100 % 30 %
10 ... 95 °C 60 °C
10 ... 95 °C 60 °C
Aktiviert, Deaktiviert Deaktiviert
Sensor FKessel
Relais
Zirkulation
Die Zirkulationsfunktion dient zur Regelung und Ansteuerung einer Zirkulati-
onspumpe.
Für die Ansteuerungslogik stehen 5 Varianten zur Verfügung:

• Thermisch

• Timer
• Thermisch + Timer

• Anforderung

• Anforderung + Timer
Wenn eine der Varianten ausgewählt wird, erscheinen die dazugehörigen Einstell-
parameter.
Thermisch
Die Temperatur am ausgewählten Sensor wird überwacht. Das zugewiesene Relais
wird eingeschaltet, wenn die eingestellte Einschalttemperatur unterschritten wird.
Wird die Ausschalttemperatur überschritten, wird das Relais ausgeschaltet.
Timer
Das Relais wird innerhalb der eingestellten Zeitfenster eingeschaltet, außerhalb
wird es ausgeschaltet. Zur Bedienung des Timers siehe unten.
Thermisch + Timer
Das Relais wird eingeschaltet, wenn die Einschalt-
bedingungen beider oben genannter Varianten er-
Sensor
füllt sind.
Relais
Zirkulation
Anforderung
Der zugewiesene Strömungsschalter FS08 wird
auf Durchgang überwacht. Wird ein Durchgang am
Strömungsschalter festgestellt, wird das Relais für
die eingestellte Laufzeit eingeschaltet. Nach Ablauf
der Laufzeit wird das Relais wieder ausgeschaltet.
Während der eingestellten Pausenzeit bleibt das
Relais ausgeschaltet, auch wenn ein Durchgang am
zugewiesenen Sensor festgestellt wird.
