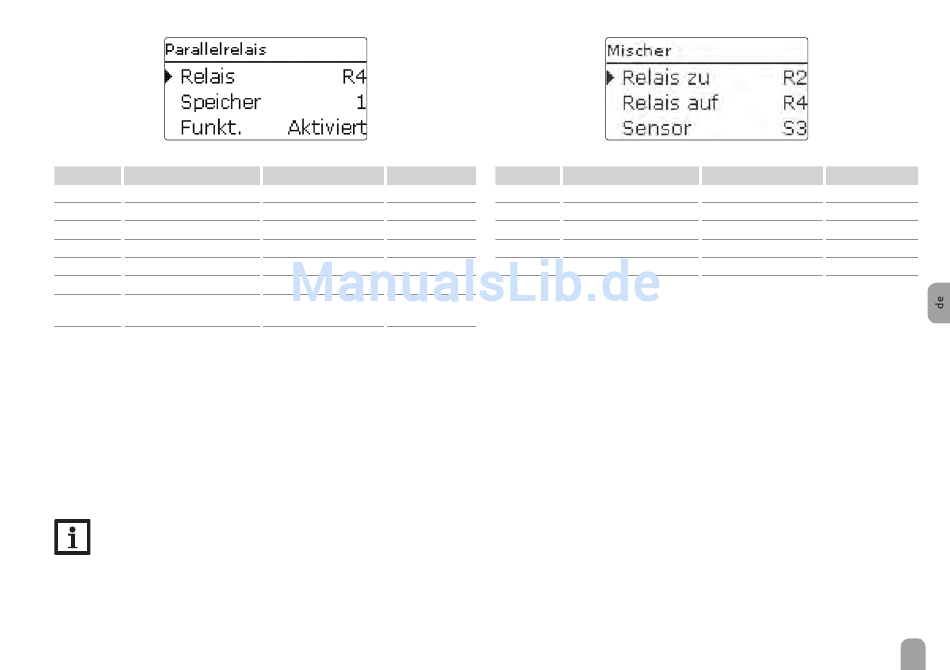

Parallelrelais
Anlage / Wahlfunktionen / neue Funktion... / Parallelrelais
Einstellkanal Bedeutung
Relais
Relaisauswahl
Bezugsrel.
Relaisauswahl Bezugsrelais systemabhängig
Nachlauf
Option Nachlauf
Dauer
Nachlaufzeit
Verzögerung Option Verzögerung
Dauer
Verzögerungszeit
Option invertierte
Invertiert
Schaltung
Funkt.
Aktivierung / Deaktivierung Aktiviert, Deaktiviert
Die Funktion Parallelrelais dient dazu, ein ausgewähltes Relais immer mit einem
ausgewählten Bezugsrelais zusammen zu schalten. So kann z. B. ein Ventil mit einem
eigenen Relais parallel zur Pumpe angesteuert werden.
Wenn die Option Nachlauf aktiviert wird, bleibt das Parallelrelais um die eingestellte
Nachlaufzeit eingeschaltet, nachdem das Bezugsrelais ausgeschaltet wurde.
Wenn die Option Verzögerung aktiviert wird, schaltet das Parallelrelais erst nach
der eingestellten Dauer. Wird das Bezugsrelais während der Verzögerungszeit aus-
geschaltet, bleibt auch das Parallelrelais ausgeschaltet.
Wenn die Option Invertiert aktiviert wird, schaltet das Parallelrelais ein, wenn das
Bezugsrelais ausschaltet und umgekehrt.
Hinweis:
Wenn sich ein Relais im Handbetrieb befindet, wird das ausgewählte Par-
allelrelais nicht mitgeschaltet.
Einstellbereich / Auswahl Werkseinstellung
systemabhängig
systemabhängig
systemabhängig
Ja, Nein
Nein
1 ... 30 min
1 min
Ja, Nein
Nein
1 ... 30 min
1 min
Ja, Nein
Nein
Deaktiviert
Mischer
Anlage / Wahlfunktionen / neue Funktion... / Mischer
Einstellkanal Bedeutung
Relais zu
Relaisauswahl Mischer zu
Relais auf
Relaisauswahl Mischer auf
Sensor
Zuweisung Sensor
TMischer
Mischer-Zieltemperatur
Intervall
Mischerintervall
Funkt.
Aktivierung / Deaktivierung Aktiviert, Deaktiviert
Die Mischerregelung dient dazu, die Vorlauf-Isttemperatur an die Mischer-Zieltem-
peratur Mischer-Zieltemperatur anzugleichen. Dazu wird der Mischer entspre-
chend der Abweichung im Zeittakt auf- bzw. zugefahren. Der Mischer wird mit dem
eingestellten Intervall angesteuert. Die Pause ergibt sich aus der Abweichung des
Istwertes vom Sollwert.
Einstellbereich / Auswahl Werkseinstellung
systemabhängig
systemabhängig
systemabhängig
systemabhängig
systemabhängig
systemabhängig
0 ... 130 °C
60 °C
1 ... 20 s
4 s
Deaktiviert
47
