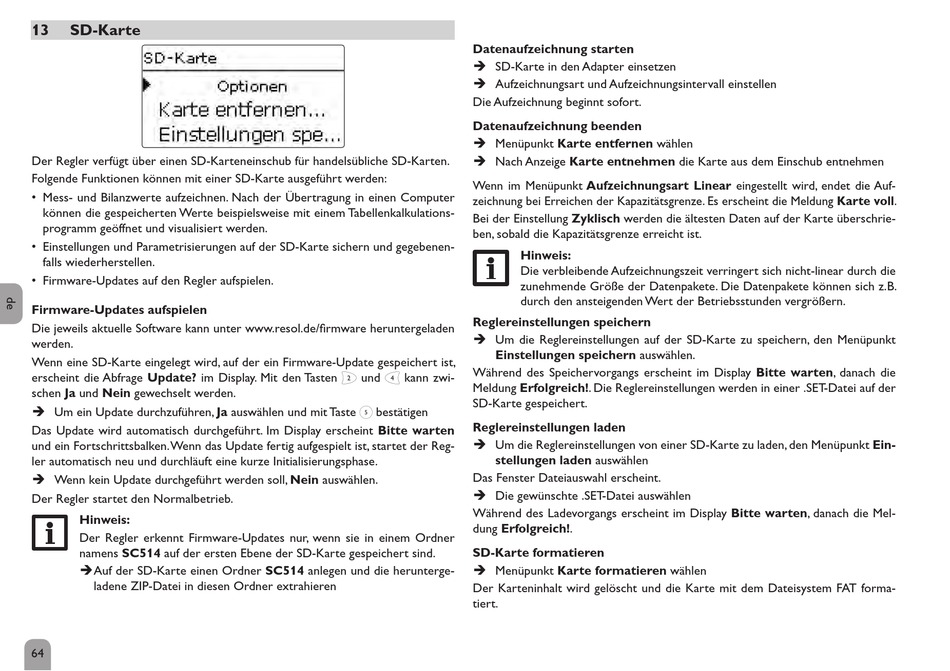

13
SD-Karte
Der Regler verfügt über einen SD-Karteneinschub für handelsübliche SD-Karten.
Folgende Funktionen können mit einer SD-Karte ausgeführt werden:
• Mess- und Bilanzwerte aufzeichnen. Nach der Übertragung in einen Computer
können die gespeicherten Werte beispielsweise mit einem Tabellenkalkulations-
programm geöffnet und visualisiert werden.
• Einstellungen und Parametrisierungen auf der SD-Karte sichern und gegebenen-
falls wiederherstellen.
• Firmware-Updates auf den Regler aufspielen.
Firmware-Updates aufspielen
Die jeweils aktuelle Software kann unter www.resol.de/firmware heruntergeladen
werden.
Wenn eine SD-Karte eingelegt wird, auf der ein Firmware-Update gespeichert ist,
erscheint die Abfrage Update? im Display. Mit den Tasten ❷ und ❹ kann zwi-
schen Ja und Nein gewechselt werden.
Î Um ein Update durchzuführen, Ja auswählen und mit Taste ➄ bestätigen
Das Update wird automatisch durchgeführt. Im Display erscheint Bitte warten
und ein Fortschrittsbalken. Wenn das Update fertig aufgespielt ist, startet der Reg-
ler automatisch neu und durchläuft eine kurze Initialisierungsphase.
Î Wenn kein Update durchgeführt werden soll, Nein auswählen.
Der Regler startet den Normalbetrieb.
Hinweis:
Der Regler erkennt Firmware-Updates nur, wenn sie in einem Ordner
namens SC514 auf der ersten Ebene der SD-Karte gespeichert sind.
ÎAuf der SD-Karte einen Ordner SC514 anlegen und die herunterge-
ladene ZIP-Datei in diesen Ordner extrahieren
64
Datenaufzeichnung starten
Î SD-Karte in den Adapter einsetzen
Î Aufzeichnungsart und Aufzeichnungsintervall einstellen
Die Aufzeichnung beginnt sofort.
Datenaufzeichnung beenden
Î Menüpunkt Karte entfernen wählen
Î Nach Anzeige Karte entnehmen die Karte aus dem Einschub entnehmen
Wenn im Menüpunkt Aufzeichnungsart Linear eingestellt wird, endet die Auf-
zeichnung bei Erreichen der Kapazitätsgrenze. Es erscheint die Meldung Karte voll.
Bei der Einstellung Zyklisch werden die ältesten Daten auf der Karte überschrie-
ben, sobald die Kapazitätsgrenze erreicht ist.
Hinweis:
Die verbleibende Aufzeichnungszeit verringert sich nicht-linear durch die
zunehmende Größe der Datenpakete. Die Datenpakete können sich z. B.
durch den ansteigenden Wert der Betriebsstunden vergrößern.
Reglereinstellungen speichern
Î Um die Reglereinstellungen auf der SD-Karte zu speichern, den Menüpunkt
Einstellungen speichern auswählen.
Während des Speichervorgangs erscheint im Display Bitte warten, danach die
Meldung Erfolgreich!. Die Reglereinstellungen werden in einer .SET-Datei auf der
SD-Karte gespeichert.
Reglereinstellungen laden
Î Um die Reglereinstellungen von einer SD-Karte zu laden, den Menüpunkt Ein-
stellungen laden auswählen
Das Fenster Dateiauswahl erscheint.
Î Die gewünschte .SET-Datei auswählen
Während des Ladevorgangs erscheint im Display Bitte warten, danach die Mel-
dung Erfolgreich!.
SD-Karte formatieren
Î Menüpunkt Karte formatieren wählen
Der Karteninhalt wird gelöscht und die Karte mit dem Dateisystem FAT forma-
tiert.
