Ein- / Ausgänge / Ausgänge
Einstellkanal
Bedeutung
R1 ... R5
Auswahl Relaisausgang
Ansteuerung Ansteuerungsmodus
Ausgang
Auswahl PWM-Ausgang
Profil
Kennlinie
Min. Drehz.
Minimaldrehzahl
Hinweis:
Wenn der im Menü Ausgänge eingestellte Wert für die Minimaldrehzahl
von der eingestellten Minimaldrehzahl für den zugewiesenen Ausgang in
einer Wahlfunktion abweicht, gilt nur die höhere der beiden Einstellungen.
Hinweis:
Wenn für einen Ausgang die Ansteuerungsart PWM, Adapter oder 0-10 V
ausgewählt wird, erweitert sich der Einstellbereich der Minimaldrehzahl für
diesen Ausgang auf 20 ... 100 %.
Bei der Verwendung von Laing-Pumpen, muss die Minimaldrehzahl nach Anga-
ben des Herstellers auf mindestens 25 % eingestellt werden.
Temp. Sensor
S1
S2
S3
S4
S5
S6
S7
S8
FlowRotor
1
2
3
4
5
6
7
8 9 10 11 12 13 14 15 16
S9
S10
PWM1
PWM2
PWM3
PWM4
CS10 VBus
V40
0-10V
0-10V
0-10V
0-10V
RPS
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
S1
R1
S2

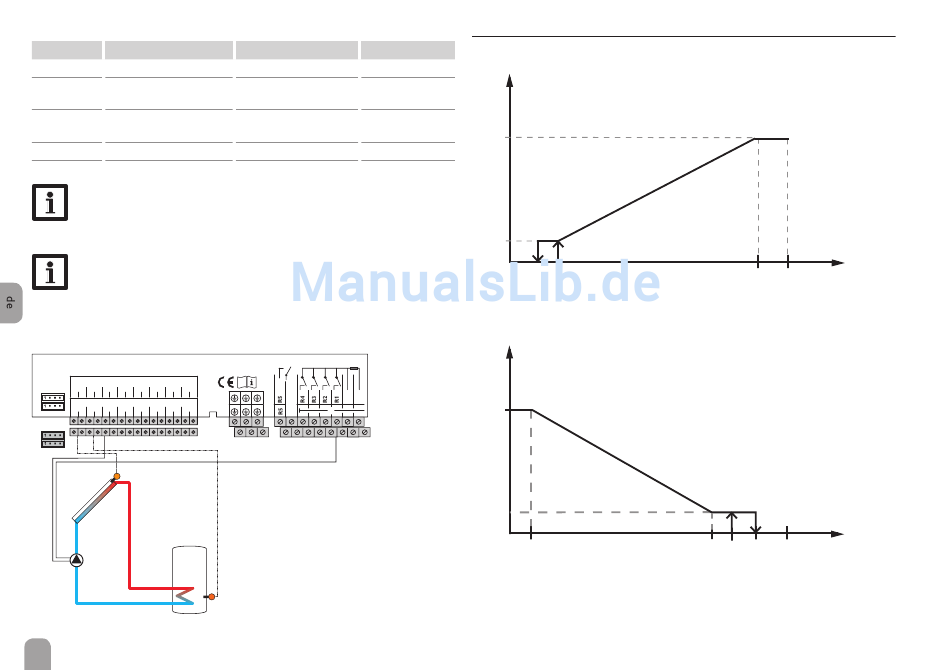

Beispiel für den elektrischen Anschluss einer Hocheffizienzpumpe
68
Einstellbereich / Auswahl Werkseinstellung
-
-
Adapter, 0-10 V, PWM,
Standard
Standard
PWM1, PWM2, PWM3,
-
PWM4
Solar, Heizung
Solar
(20) 30 ... 100 %
30 %
IP20
L' L
N
16.4
PWM-Profile
Kennlinie Ansteuerung: PWM; Profil: Solar
H
max
min
0
7
12
Kennlinie Ansteuerung: PWM; Profil: Heizung
H
max
min
0 5
95 100
PWM %
85
88
93
100
PWM %
