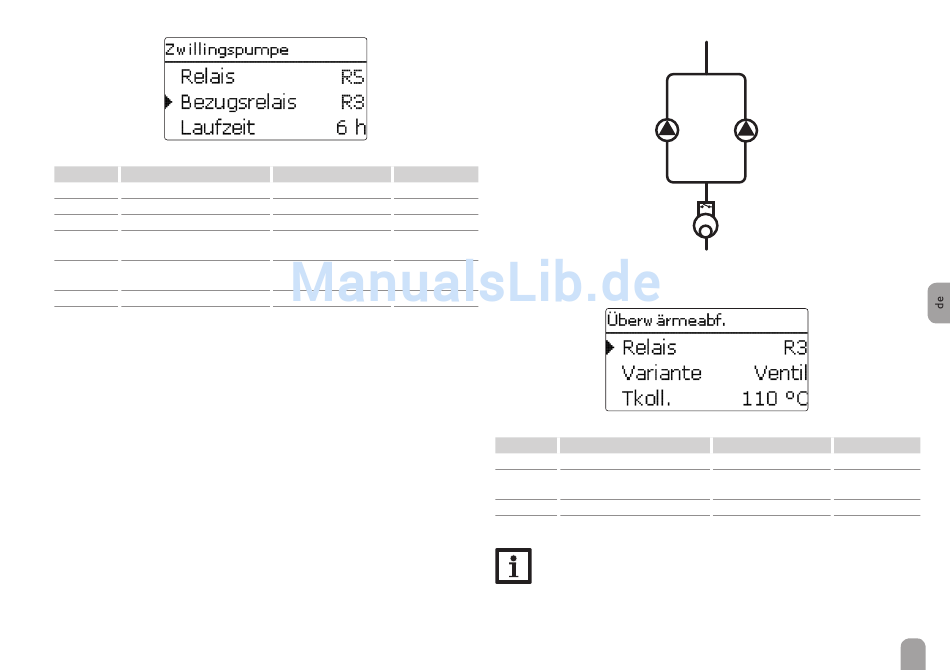

Zwillingspumpe
Solar / Wahlfunktionen / neue Funktion... / Zwillingspumpe
Einstellkanal Bedeutung
Relais
Relaisauswahl
Bezugsrel.
Relaisauswahl Bezugsrelais
Laufzeit
Pumpenlaufzeit
Option Volumenstromüber-
Vol.überw.
wachung
Zuweisung Volumenstrom-
Vol.sensor
sensor
Verzöger.
Verzögerungszeit
Funkt.
Aktivierung / Deaktivierung
Die Funktion Zwillingspumpe regelt in Systemen mit zwei gleichwertig nutzba-
ren Pumpen die gleichmäßige Verteilung ihrer Laufzeit.
Hat das zugewiesene Relais die eingestellte Laufzeit überschritten, wird beim
nächsten Einschaltvorgang das ausgewählte Bezugsrelais aktiviert. Alle Eigen-
schaften werden übernommen.
Hat auch das Bezugsrelais seine Laufzeit überschritten, wird beim nächsten Ein-
schaltvorgang wieder das ursprüngliche Relais aktiviert.
Die Option Volumenstromüberwachung kann zusätzlich aktiviert werden,
um im Falle eines Durchflussfehlers die Zwillingspumpe zu aktivieren. Wenn die
Volumenstrom überwachung aktiviert wird, erscheinen zwei weitere Einstellkanäle
für die Zuweisung eines Sensors und die Einstellung der Verzögerungszeit.
Wenn die Volumenstromüberwachung aktiviert ist, erscheint eine Fehlermeldung,
wenn am eingestellten Durchflusssensor nach Ablauf der Verzögerungszeit kein
Durchfluss gemessen wird. Das aktive Relais wird als defekt gesperrt, bis die Feh-
lermeldung quittiert wird. Das andere Relais wird aktiviert, eine Umschaltung fin-
det nicht mehr statt, bis die Fehlermeldung quittiert ist.
Wenn die Fehlermeldung quittiert wird, führt der Regler einen Test durch, indem er
das betroffene Relais aktiviert und den Volumenstrom erneut überwacht.
Einstellbereich / Auswahl Werkseinstellung
systemabhängig
systemabhängig
systemabhängig
systemabhängig
1 ... 48 h
6 h
Ja, Nein
Nein
Imp1, Flowrotor
Imp1
1 ... 10 min
5 min
Aktiviert, Deaktiviert
Deaktiviert
Relais
Relais
Beispielschema für Zwillingspumpen im solaren Vorlauf mit vorgelagertem Volumenmessteil
Überwärmeabfuhr
Solar / Wahlfunktionen / neue Funktion... / Überwärmeabf.
Einstellkanal Bedeutung
Relais
Relaisauswahl
Variante (Pumpen- o. Ventil-
Variante
logik)
TKoll.
Einschalt-Kollektortemperatur 40 ... 190 °C
Funkt.
Aktivierung / Deaktivierung
Hinweis:
Die Kollektor-Übertemperatur muss mindestens 10 K niedriger als die
Kollektornottemperatur eingestellt werden.
Bezugsrelais
Bezugsrelais
Einstellbereich / Auswahl Werkseinstellung
systemabhängig
systemabhängig
Ventil, Pumpe
Ventil
110 °C
Aktiviert, Deaktiviert
Aktiviert
41
