Funktionskontrolle
DT -Überwachung
Diese Funktion dient dazu, die Temperaturdifferenz zu überwachen. Die Warnmel-
dung DT zu hoch erscheint, wenn eine solare Beladung über einen Zeitraum von
20 Minuten mit einer Differenz größer als 50 K stattfindet. Der Regelbetrieb wird
nicht abgebrochen, jedoch sollte die Anlage überprüft werden.

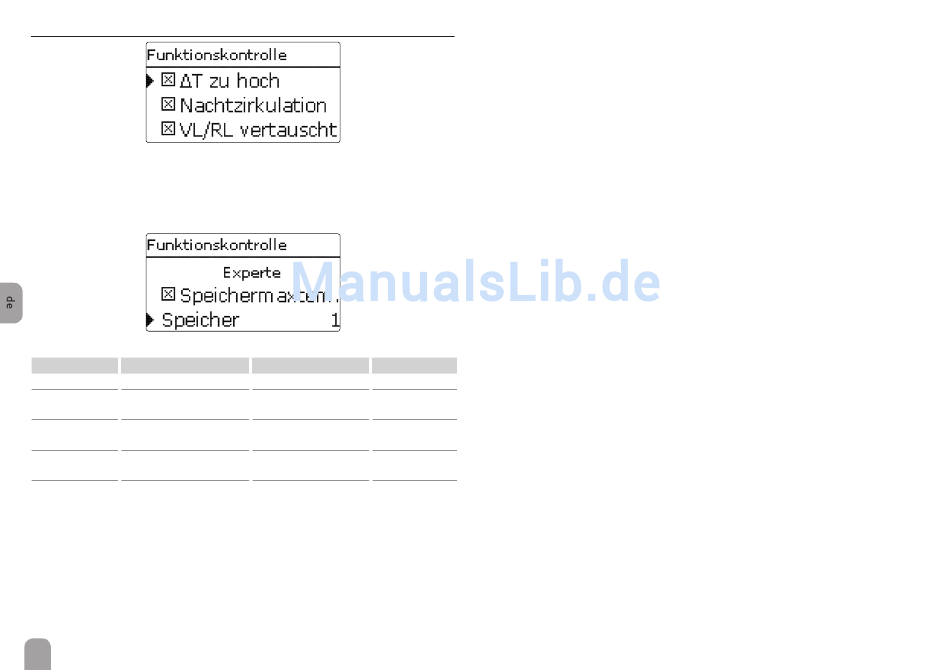

Solar / Funktionskontrolle
Einstellkanal
Bedeutung
DT zu hoch
Option DT-Überwachung Ja, Nein
Option Überwachung
Nachtzirkulation
Nachtzirkulation
Option Überwachung
VL/RL vertauscht
VL / RL vertauscht
Option Speichermaximal-
Speichermaxtem.
temperaturüberwachung
Speicher
Speicherauswahl
Mögliche Ursachen sind:
• zu schwache Pumpenleistung
• blockierte Anlagenteile
• Durchströmungsfehler im Kollektorfeld
• Luft in der Anlage
• defektes Ventil / defekte Pumpe
44
Einstellbereich / Auswahl Werkseinstellung
Ja
Ja, Nein
Ja
Ja, Nein
Ja
Ja, Nein
Nein
systemabhängig
systemabhängig
Nachtzirkulation
Diese Funktion dient dazu, ein Auskühlen des Speichers durch thermischen Auf-
trieb im Solarkreis zu detektieren und zu melden. Die Meldung wird aktiv, wenn
zwischen 23:00 und 5:00 Uhr eine der folgenden Bedingungen für mindestens 1
Minute vorliegt:
• die Kollektortemperatur überschreitet 40 °C
• der Wert DTein ist überschritten
Die Verzögerungszeit von 1 Minute verhindert das Auslösen der Warnmeldung auf-
grund von kurzzeitigen Störungen.
Mögliche Ursachen sind:
• defekte Schwerkraftbremse
• defektes Ventil
• Uhrzeit falsch eingestellt
Vor- und Rücklauf vertauscht
Diese Funktion dient dazu, die Vertauschung von Vor- und Rücklauf sowie einen
falsch platzierten Kollektorsensor zu erkennen und zu melden. Dazu wird wäh-
rend der Einschaltphase der Solarpumpe die Kollektortemperatur auf Plausibilität
geprüft. Die Überwachung VL / RL vertauscht löst erst eine Fehlermeldung aus,
wenn die Plausibilitätskriterien 5-mal hintereinander nicht erfüllt wurden.
Die folgende Option ist nur sichtbar, wenn der Experten-Bedienercode eingegeben
wurde (siehe Seite 65).
Speichermaximaltemperatur
Diese Funktion dient dazu, eine Überschreitung der eingestellten Speichermaxi-
maltemperatur festzustellen und zu melden. Der Regler vergleicht die aktuelle
Speichertemperatur mit der eingestellten Speichermaximaltemperatur und kon-
trolliert somit die Speicherladekreise.
Die Speichermaximaltemperatur gilt als überschritten, wenn die gemessene Tempe-
ratur am Speichersensor die eingestellte Speichermaximaltemperatur um mindes-
tens 5 K überschreitet. Erst wenn die Speichertemperatur wieder die eingestellte
Speichermaximaltemperatur unterschritten hat, wird die Überwachung wieder aktiv.
Im Kanal Speicher kann ausgewählt werden, welche Speicher überwacht werden
sollen.
Mögliche Ursache für eine unerwünschte Überschreitung der Speichermaximal-
temperatur ist ein defektes Ventil.
