Übersicht
• Extragroßes Grafik-Display
• 5 Relaisausgänge
• 9 (10) Eingänge für Temperatursensoren Pt1000, Pt500 oder KTY
• 1 Eingang für FlowRotor
• 1 Eingang für analogen Grundfos Direct Sensors™ oder elektroni-
sches Manometer
• 4 PWM-Ausgänge für die drehzahlgeregelte Ansteuerung von Hoch-
effizienzpumpen
• Datenaufzeichnung / Firmware-Updates mit SD-Karte
• Auswählbare Anlagenschemata
• Vorprogrammierte Wahlfunktionen
• Drainback-Option
• Zeitgesteuerte Thermostatfunktion
• Thermische Desinfektion
• Automatische Funktionskontrolle nach VDI 2169
• VBus
®
• Energiesparendes Schaltnetzteil
170
4
Technische Daten
Gehäuse: Kunststoff, PC-ABS und PMMA
Schutzart: IP 20 / EN 60529
Schutzklasse: I
Umgebungstemp.: 0 ... 40 °C

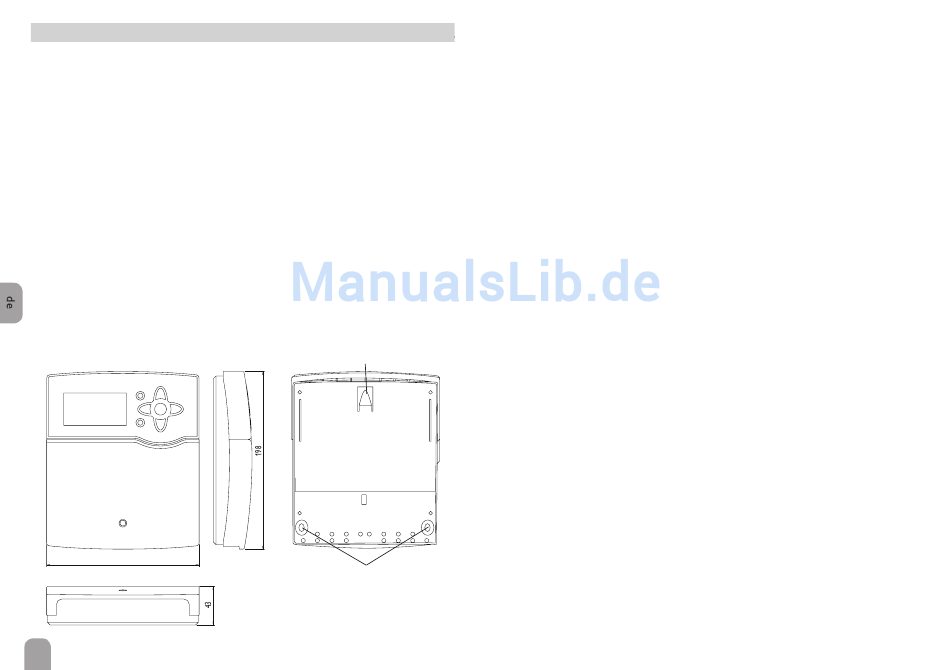

Abmessungen: 198 × 170 × 43 mm
Einbau: Wandmontage, Schalttafeleinbau möglich
Display:
Vollgrafik-Display, Kontrollleuchte (Tastenkreuz) und Hintergrundbeleuchtung
Bedienung: Über 7 Drucktasten in Gehäusefront
Funktionen: DT-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebs-
stundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Frostschutzfunktion,
Thermostatfunktion, Speicherschichtladung, Steuerung witterungsgeführter Heiz-
kreise, Vorranglogik, Drainbackoption, Boosterfunktion, Überwärmeabfuhr, Thermi-
sche Desinfektionsfunktion, PWM-Pumpenansteuerung, automatische Funktions-
kontrolle nach VDI 2169.
Eingänge: 9 (10) Temperatursensoren Pt1000, Pt500 oder KTY (davon 7 für
RTA11-M-Fernversteller nutzbar), 1 Impulseingang V40, Eingang für 1 Grundfos
Direct Sensor™ (analog) bzw. 1 elektronisches Manometer, 1 CS10-Einstrahlungs-
Aufhängungspunkt
sensor, 1 FlowRotor
Ausgänge: 4 Halbleiterrelais, 1 potenzialfreies Schließer-Relais, 4 PWM-Ausgänge
(auf 0-10 V umschaltbar)
Schnittstellen: VBus
Versorgung: 100 ... 240 V~, 50 ... 60 Hz
Schaltleistung pro Relais:
1 (1) A 100 ... 240 V~ (Halbleiterrelais)
4 (2) A 100 ... 240 V~ (potenzialfreies Schließer-Relais)
Gesamtschaltleistung: 4 A
Standby-Leistungsaufnahme: < 1W
Wirkungsweise: Typ 1.Y
Verschmutzungsgrad: 2
Befestigungspunkte
Bemessungsstoßspannung: 2,5 kV
Anschlussart: Y
, SD-Karteneinschub
®
