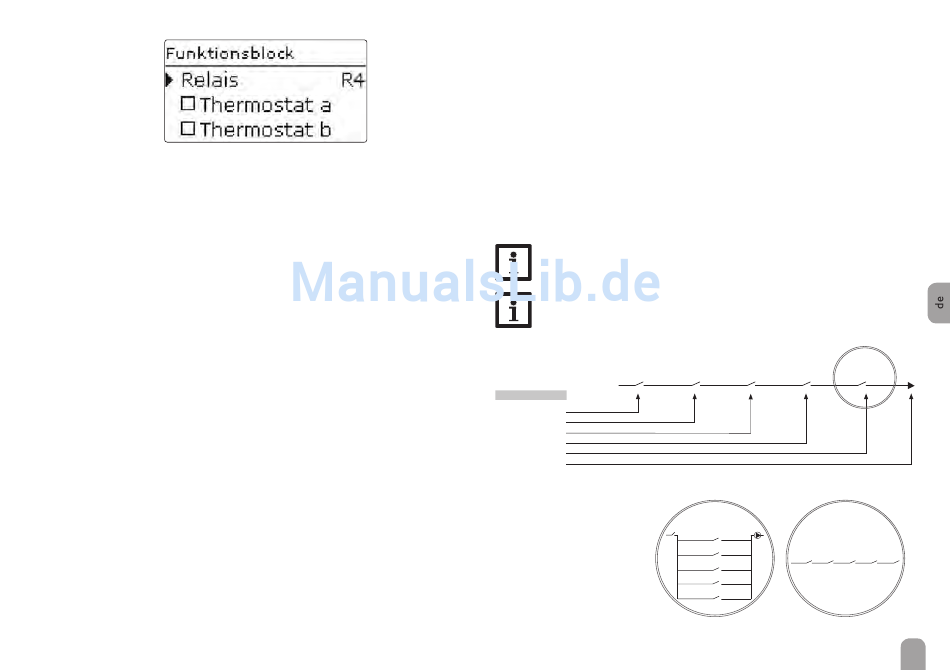

Funktionsblock
Zusätzlich zu den vordefinierten Wahlfunktionen stehen Funktionsblöcke zur Ver-
fügung, die sich aus Thermostat-, Timer und Differenzfunktionen zusammensetzen.
Mit ihnen lassen sich weitere Komponenten bzw. Funktionen realisieren.
Für die Funktionsblöcke können Sensoren und freie Relais zugewiesen werden.
Bereits verwendete Sensoren können genutzt werden, ohne deren Regelfunktion
zu beeinflussen.
Innerhalb eines Funktionsblockes sind die Funktionen miteinander verknüpft
(UND-Verknüpfung), d. h. die Bedingungen aller aktivierten Funktionen müssen
erfüllt sein, damit das zugeordnete Relais schaltet. Sobald eine einzige Schaltbedin-
gung nicht mehr erfüllt ist, schaltet das Relais aus.
Thermostatfunktion
Wenn die eingestellte Einschalttemperatur (Th(x)ein) erreicht ist, schaltet das dem
Funktionsblock zugewiesene Relais schaltet ein. Es schaltet wieder aus, wenn die
eingestellte Ausschalttemperatur erreicht ist (Th(x)aus). Die Schaltbedingungen aller
anderen aktivierten Funktionen des Funktionsblockes müssen ebenfalls erfüllt sein.
Den Bezugssensor im Kanal Sensor zuweisen.
Maximaltemperaturbegrenzung mit Th(x)aus > Th(x)ein einstellen, Minimaltempe-
raturbergenzung mit Th(x)ein > Th(x)aus. Die Temperaturen können nicht gleich-
gesetzt werden.
DT -Funktion
Das dem Funktionsblock zugewiesene Relais schaltet ein, wenn die eingestellte
Einschalttemperaturdifferenz (DT(x)ein) erreicht ist. Es schaltet wieder aus, wenn
die eingestellte Ausschalttemperaturdifferenz erreicht ist (DT(x)aus). Die Schalt-
bedingungen aller anderen aktivierten Funktionen des Funk tionsblockes müssen
ebenfalls erfüllt sein.
Die DT-Funktion ist mit einer Drehzahlregelungsfunktion ausgestattet. Es können
eine Solltemperaturdifferenz und eine Minimaldrehzahl eingestellt werden. Der fest
eingestellte Wert für den Anstieg liegt bei 2 K.
Bezugsrelais
Es können bis zu 5 Bezugsrelais ausgewählt werden.
Im Menüpunkt Modus kann ausgewählt werden, ob die Bezugsrelais in Reihe
(AND) oder parallel (OR) geschaltet werden sollen.
Modus OR
Wenn mindestens eines der Bezugsrelais aktiv ist, gilt die Einschaltbedingung für
den Funktionsblock als erfüllt. Die Schaltbedingungen aller anderen aktivierten
Funktionen des Funk tionsblockes müssen ebenfalls erfüllt sein.
Modus AND
Wenn alle Bezugsrelais aktiv sind, gilt die Einschaltbedingung für den Funktions-
block als erfüllt. Die Schaltbedingungen aller anderen aktivierten Funktionen des
Funk tionsblockes müssen ebenfalls erfüllt sein.
Hinweis:
Für Informationen zur Timereinstellung siehe Seite 11.
Hinweis:
Wenn mehrere Funktionblöcke aktiviert sind, dürfen Relais von numerisch
höheren Funktionsblöcken nicht als Bezugsrelais genutzt werden.
Tha- S3* Thb-S4*
Funktion
Thermostat a
Thermostat b
DT Funtion
Timer
Bezugsrelais
Relais
Bezugsrelais
DT-S3>S4*
Timer Bezugsrelais
* Beispielauswahl Sensoren und Relais sind frei auswählbar
RX
Bezugsrelais 1
Bezugsrelais 2
Bezugsrelais 3
Bezugsrelais 1 Bezugsrelais 5
Bezugsrelais 3
Bezugsrelais 2 Bezugsrelais 4
Bezugsrelais 4
Bezugsrelais 5
1. Parallel (OR) 2. in Reihe (AND)
R3*
