11
WMZ

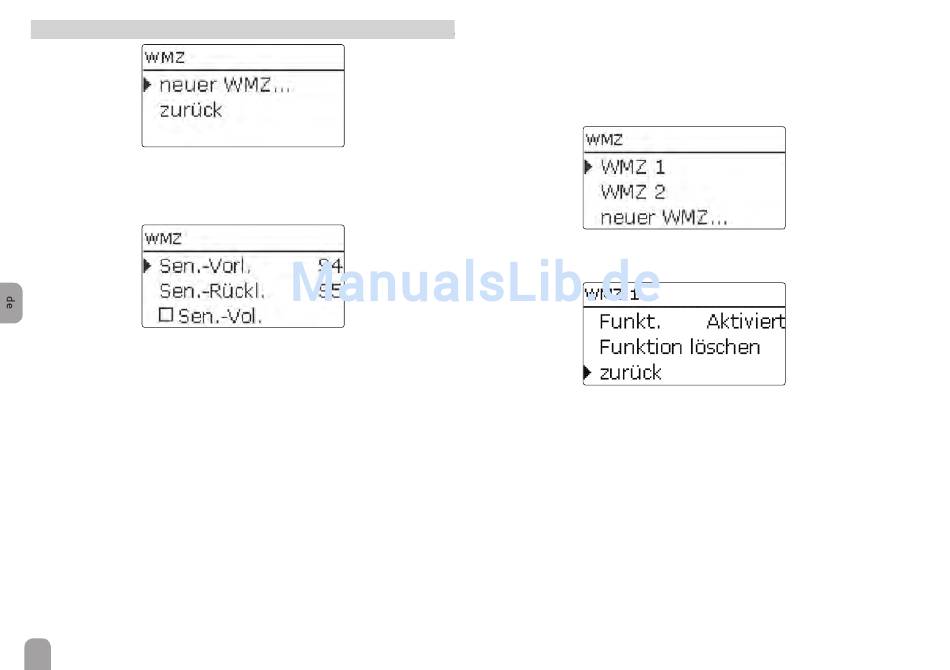

Im Menü WMZ können bis zu zwei interne Wärmemengenzähler aktiviert und
eingestellt werden.
Mit dem Menüpunkt neuer WMZ... kann ein weiterer Wärmemengenzähler hin-
zugefügt werden.
Es öffnet sich ein Menü, in dem alle notwendigen Einstellungen für den Wärmemen-
genzähler gemacht werden können.
Wenn die Option Volumenstromsensor aktiviert wird, kann ein Impulseingang
oder, falls vorhanden, ein Grundfos Direct Sensor™ ausgewählt werden. Grundfos
Direct Sensors™ stehen nur zur Auswahl, wenn diese zuvor im Menü Ein- / Ausgän-
ge angemeldet wurden. Dort muss auch die Impulswertigkeit eingestellt werden.
Wenn die Option Volumenstromsensor deaktiviert wird, führt der Regler eine
Wärmemengenbilanzierung mit einem festen Durchflusswert als Berechnungs-
grundlage durch. Der Durchfluss muss bei 100 % Pumpendrehzahl am Flowmeter
abgelesen und im Einstellkanal Durchfluss eingegeben werden. Zusätzlich muss
ein Relais zugewiesen werden. Die Wärmemengenbilanzierung findet statt, wenn
das zugewiesene Relais eingeschaltet ist.
Im Einstellkanal Medium muss das Wärmeträgermedium ausgewählt werden.
Wenn Propylenglykol oder Ethylenglykol ausgewählt ist, erscheint der Einstellkanal
Gehalt, in dem der Anteil des Frostschutzmittels im Wärmeträgermedium einge-
stellt werden kann.
62
Wenn die Option Alternativanzeige aktiviert wird, rechnet der Regler die Wär-
memenge in die ersparte Menge fossilen Brennstoffs (Kohle, Öl oder Gas), oder
die ersparte CO
-Emission um. Die alternativ angezeigte Einheit kann ausgewählt
2
werden. Dazu muss ein Umrechnungsfaktor angegeben werden. Der Umrech-
nungsfaktor ist abhängig von der Anlage und muss individuell errechnet werden.
Bereits ausgewählte Wärmemengenzähler erscheinen im Menü WMZ über dem
Menüpunkt neuer WMZ... in numerischer Reihenfolge.
Wenn ein bereits ausgewählter Wärmemengenzähler angewählt wird, öffnet sich
wieder das oben beschriebene Menü mit allen Einstellwerten.
Um einen Wärmemengenzähler zu deaktivieren, unten im Menü die Zeile Funkti-
on löschen anwählen.
Der gelöschte Wärmemengenzähler verschwindet aus der Auflistung und steht er-
neut unter neuer WMZ... zur Verfügung. Die Nummerierung der anderen Wär-
memengenzähler wird beibehalten.
