Wird der Punkt Funktion löschen mit Taste ➄ bestätigt, erscheint eine Sicher-
heitsabfrage. Mit den Tasten ❷ und ❹ kann zwischen Ja und Nein gewechselt
werden. Wird ja eingestellt und mit Taste ➄ bestätigt, ist die Funktion gelöscht und
steht wieder unter neue Funktion... zur Verfügung. Die entsprechenden Relais
sind wieder freigegeben.
Bypass
Die Bypassfunktion dient dazu, einen Energieaustrag aus dem Speicher direkt
nach dem Einschalten der Beladung zu verhindern. Das in den Rohrleitungen be-
findliche, noch kalte Wärmeträgermedium wird über einen Bypass am Speicher
vorbeigeleitet. Die Beladung wird erst begonnen, wenn die Zuleitung ausreichend
erwärmt ist. Die Einschaltbedingungen können individuell eingestellt werden.
Solar / Wahlfunktionen / neue Funktion... / Bypass
Einstellkanal Bedeutung
Kollektor
Kollektorfeld
Relais
Bypassrelais
Variante (Pumpen- oder
Variante
Ventillogik)
Invertiert
Ventillogik Invertierung
Sensor
Bypasssensor
DTein
Einschalttemperaturdifferenz 1,0 ... 20,0 K
DTaus
Ausschalttemperaturdifferenz 0,5 ... 19,5 K
Funkt.
Aktivierung / Deaktivierung
34
Einstellbereich / Auswahl Werkseinstellung
systemabhängig
systemabhängig
systemabhängig
systemabhängig
Pumpe, Ventil
Pumpe
Ja, Nein
Nein
systemabhängig
systemabhängig
6,0 K
4,0 K
Aktiviert, Deaktiviert
Aktiviert
Variante Pumpe:
Variante Ventil:
Relais
Bypasssensor

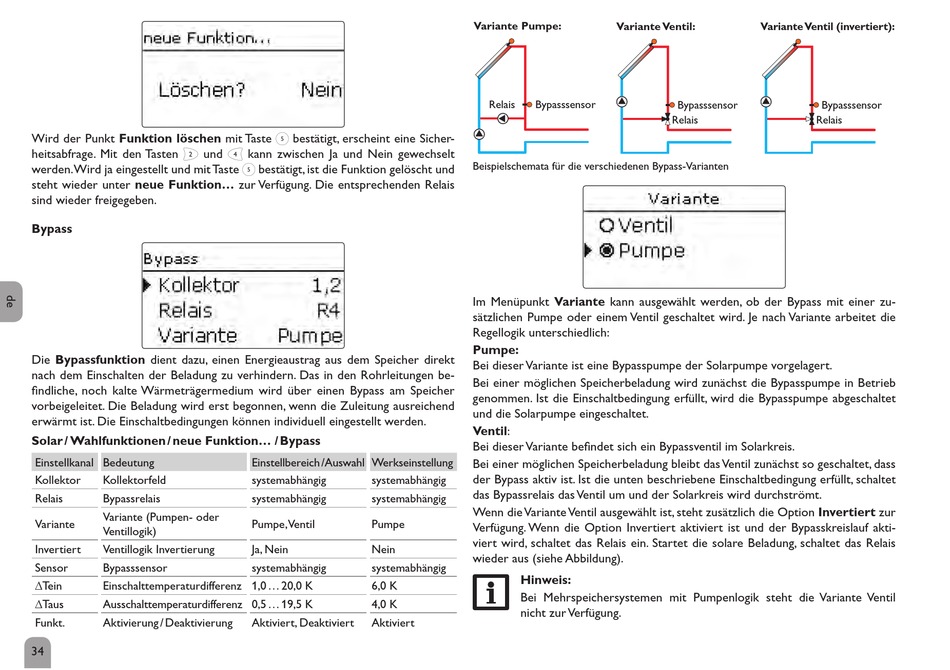

Beispielschemata für die verschiedenen Bypass-Varianten
Im Menüpunkt Variante kann ausgewählt werden, ob der Bypass mit einer zu-
sätzlichen Pumpe oder einem Ventil geschaltet wird. Je nach Variante arbeitet die
Regellogik unterschiedlich:
Pumpe:
Bei dieser Variante ist eine Bypasspumpe der Solarpumpe vorgelagert.
Bei einer möglichen Speicherbeladung wird zunächst die Bypasspumpe in Betrieb
genommen. Ist die Einschaltbedingung erfüllt, wird die Bypasspumpe abge schaltet
und die Solarpumpe eingeschaltet.
Ventil:
Bei dieser Variante befindet sich ein Bypassventil im Solarkreis.
Bei einer möglichen Speicherbeladung bleibt das Ventil zunächst so geschaltet, dass
der Bypass aktiv ist. Ist die unten beschriebene Einschaltbedingung erfüllt, schaltet
das Bypassrelais das Ventil um und der Solarkreis wird durchströmt.
Wenn die Variante Ventil ausgewählt ist, steht zusätzlich die Option Invertiert zur
Verfügung. Wenn die Option Invertiert aktiviert ist und der Bypasskreislauf akti-
viert wird, schaltet das Relais ein. Startet die solare Beladung, schaltet das Relais
wieder aus (siehe Abbildung).
Hinweis:
Bei Mehrspeichersystemen mit Pumpenlogik steht die Variante Ventil
nicht zur Verfügung.
Variante Ventil (invertiert):
Bypasssensor
Bypasssensor
Relais
Relais
