5.3
Elektrischer Anschluss
Eine Übersicht der elektrischen Anschlüsse finden Sie unter Kap. 4.2:
• Calenta Ace:
Im Auslieferungszustand des Calenta Ace ist die Pufferspeicherfunktion noch nicht aktiviert. Diese ist folgendermaßen
zu aktivieren:
- Fachmannebene anwählen und mit dem Code 0012 aktivieren
- Menü Taste drücken
- Installationseinstellungen wählen
- „Kein Puffer" wählen
- Pufferspeichertyp: „Ein Sensor" wählen
Am Calenta Ace ist zudem die Beladungsstrategie des Puffers voreinzustellen. Hierzu bitte
- Fachmannebene anwählen und mit dem Code 0012 aktivieren
- Menü Taste drücken
- Installationseinstellungen wählen
- „Puffer mit 1 Fühler" wählen
- Puffer H/K Strategie wählen
- Berechneter Sollwert wählen
Weitergehende Einstellmöglichkeiten entnehmen Sie bitte der Calenta Ace Anleitung.

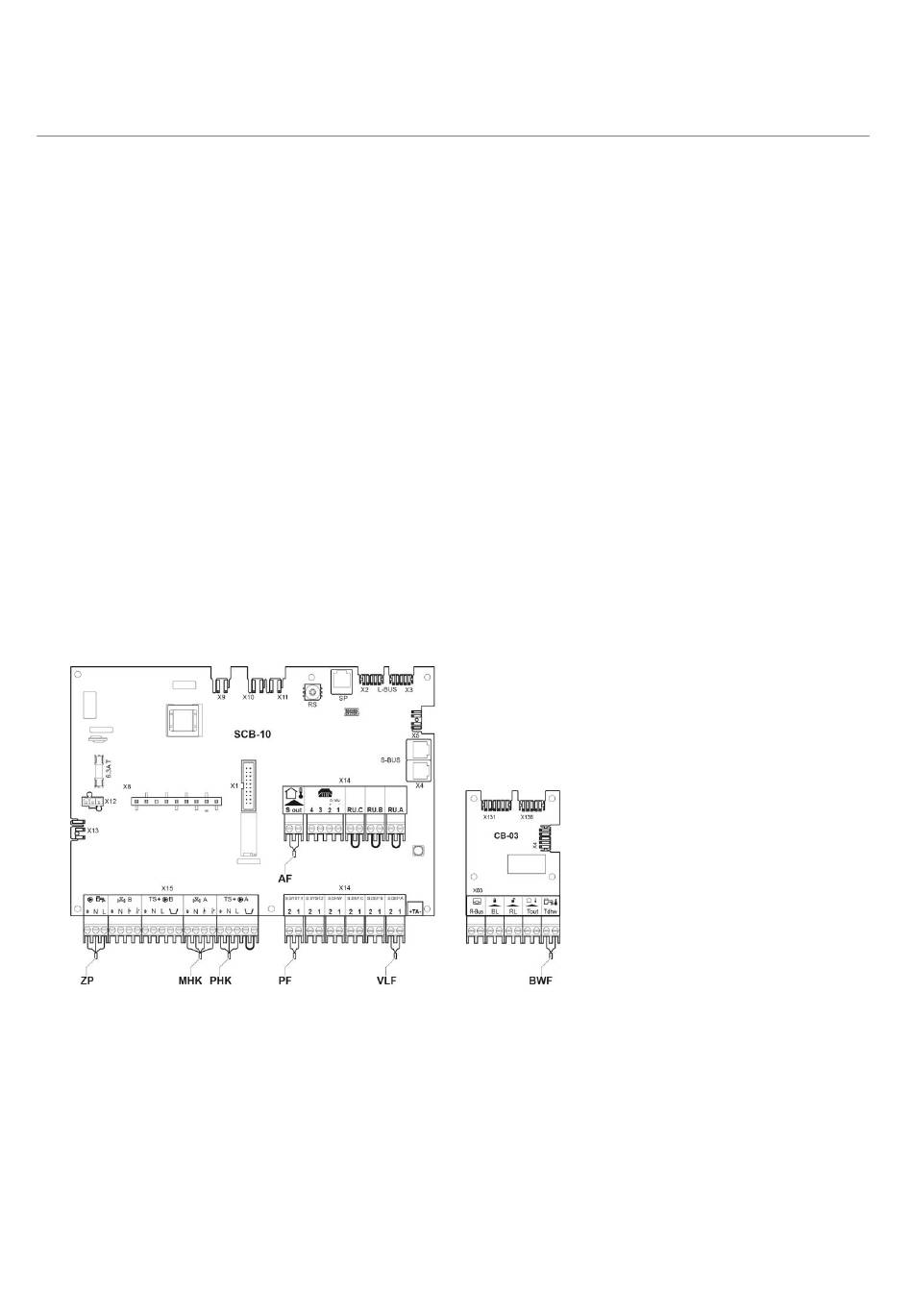

Untenstehend ersehen Sie die Anschlussplatine SCB 10 und CB-03 des Brennwertgerätes Calenta Ace, an die folgende
Aktoren sowie Fühler wie folgt angeschlossen werden.
Pufferfühler und Brauchwasserfühler sind als Zubehör dem Anbaurahmen beigelegt.
CalentaSol 390/690 – 001 -
Installationsbeispiel.
AF
BWF Brauchwasserfühler
MHK Mischer f. Heizkreis
PF
PHK Heizkreisumwälzpumpe
VLF
ZP
5 Installation
Außenfühler
Pufferfühler
Vorlauffühler Heizkreis
Zirkulationspumpe
21
