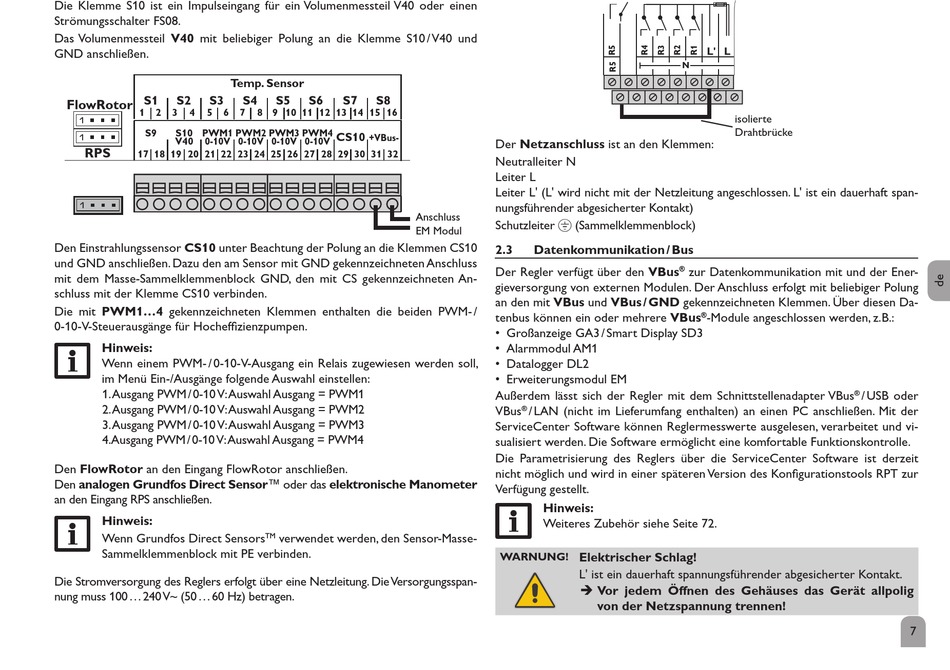

Die Klemme S10 ist ein Impulseingang für ein Volumenmessteil V40 oder einen
Strömungsschalter FS08.
Das Volumenmessteil V40 mit beliebiger Polung an die Klemme S10 / V40 und
GND anschließen.
Temp. Sensor
S1
S2
S3
FlowRotor
1
2
3
4
5
6
S9
S10
PWM1
V40
0-10V
RPS
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
Den Einstrahlungssensor CS10 unter Beachtung der Polung an die Klemmen CS10
und GND anschließen. Dazu den am Sensor mit GND gekennzeichneten Anschluss
mit dem Masse-Sammelklemmenblock GND, den mit CS gekennzeichneten An-
schluss mit der Klemme CS10 verbinden.
Die mit PWM1...4 gekennzeichneten Klemmen enthalten die beiden PWM- /
0-10-V-Steuerausgänge für Hocheffizienzpumpen.
Hinweis:
Wenn einem PWM- / 0-10-V-Ausgang ein Relais zugewiesen werden soll,
im Menü Ein-/Ausgänge folgende Auswahl einstellen:
1. Ausgang PWM / 0-10 V: Auswahl Ausgang = PWM1
2. Ausgang PWM / 0-10 V: Auswahl Ausgang = PWM2
3. Ausgang PWM / 0-10 V: Auswahl Ausgang = PWM3
4.Ausgang PWM / 0-10 V: Auswahl Ausgang = PWM4
Den FlowRotor an den Eingang FlowRotor anschließen.
Den analogen Grundfos Direct Sensor™ oder das elektronische Manometer
an den Eingang RPS anschließen.
Hinweis:
Wenn Grundfos Direct Sensors
Sammelklemmenblock mit PE verbinden.
Die Stromversorgung des Reglers erfolgt über eine Netzleitung. Die Versorgungsspan-
nung muss 100 ... 240 V~ (50 ... 60 Hz) betragen.
Masse-Sammelklemme benutzen
Use neutral conductor common terminal block
Use ground common terminal block
Schutzleiter-Sammelklemme benutzen
Use PE Common terminal block
Neutralleiter-Sammelklemme benutzen!
N
Use neutral conductor common terminal block
Temp. Sensor
Schutzleiter-Sammelklemme benutzen
S1
S2
S3
S4
S5
FlowRotor
1
2
3
4
5
6
7
8 9 10 11 12 13 14 15 16
Use PE Common terminal block
S9
S10
PWM1
PWM2
PWM3
V40
0-10V
0-10V
0-10V
RPS
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
S4
S5
S6
S7
S8
7
8 9 10 11 12 13 14 15 16
PWM2
PWM3
PWM4
CS10
+VBus-
0-10V
0-10V
0-10V
verwendet werden, den Sensor-Masse-
TM
IP20
S6
S7
S8
PWM4
CS10
+VBus-
0-10V
IP20
Der Netzanschluss ist an den Klemmen:
Neutralleiter N
Leiter L
Leiter L' (L' wird nicht mit der Netzleitung angeschlossen. L' ist ein dauerhaft span-
nungsführender abgesicherter Kontakt)
Anschluss
Schutzleiter ⏚ (Sammelklemmenblock)
EM Modul
2.3
Datenkommunikation / Bus
Der Regler verfügt über den VBus
gieversorgung von externen Modulen. Der Anschluss erfolgt mit beliebiger Polung
an den mit VBus und VBus / GND gekennzeichneten Klemmen. Über diesen Da-
tenbus können ein oder mehrere VBus
• Großanzeige GA3 / Smart Display SD3
• Alarmmodul AM1
• Datalogger DL2
• Erweiterungsmodul EM
Außerdem lässt sich der Regler mit dem Schnittstellenadapter VBus
VBus
®
/ LAN (nicht im Lieferumfang enthalten) an einen PC anschließen. Mit der
ServiceCenter Software können Reglermesswerte ausgelesen, verarbeitet und vi-
sualisiert werden. Die Software ermöglicht eine komfortable Funk tionskontrolle.
Die Parametrisierung des Reglers über die ServiceCenter Software ist derzeit
nicht möglich und wird in einer späteren Version des Konfigurationstools RPT zur
Verfügung gestellt.
Hinweis:
Weiteres Zubehör siehe Seite 72.
WARNUNG!
Elektrischer Schlag!
L' ist ein dauerhaft spannungsführender abgesicherter Kontakt.
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
T4A
R1-R4 1 (1) A (100 ... 240) V~
R5
4 (1) A 240 V~
100 ... 240 V~
4 (1) A 24V
50-60 Hz
R1-R4
1 (1) A (100 ... 240) V~
R5
4 (1) A 240 V~
4 (1) A 24V
L' L
N
isolierte
L' L
Drahtbrücke
N
zur Datenkommu nikation mit und der Ener-
®
-Module angeschlossen werden, z. B.:
®
von der Netzspannung trennen!
/ USB oder
®
7
