Inhaltszusammenfassung für REMEHA CalentaSol 390

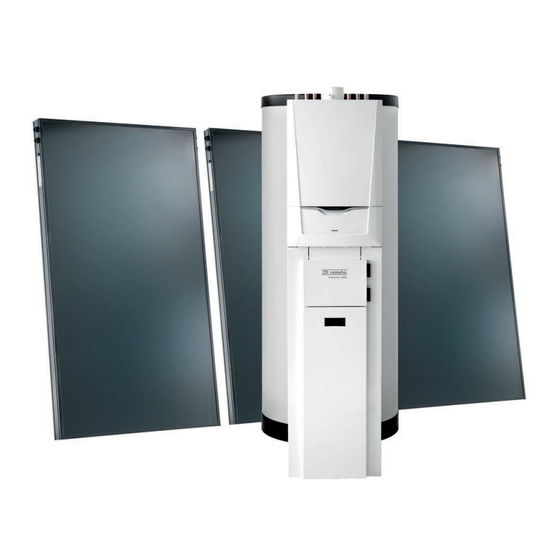

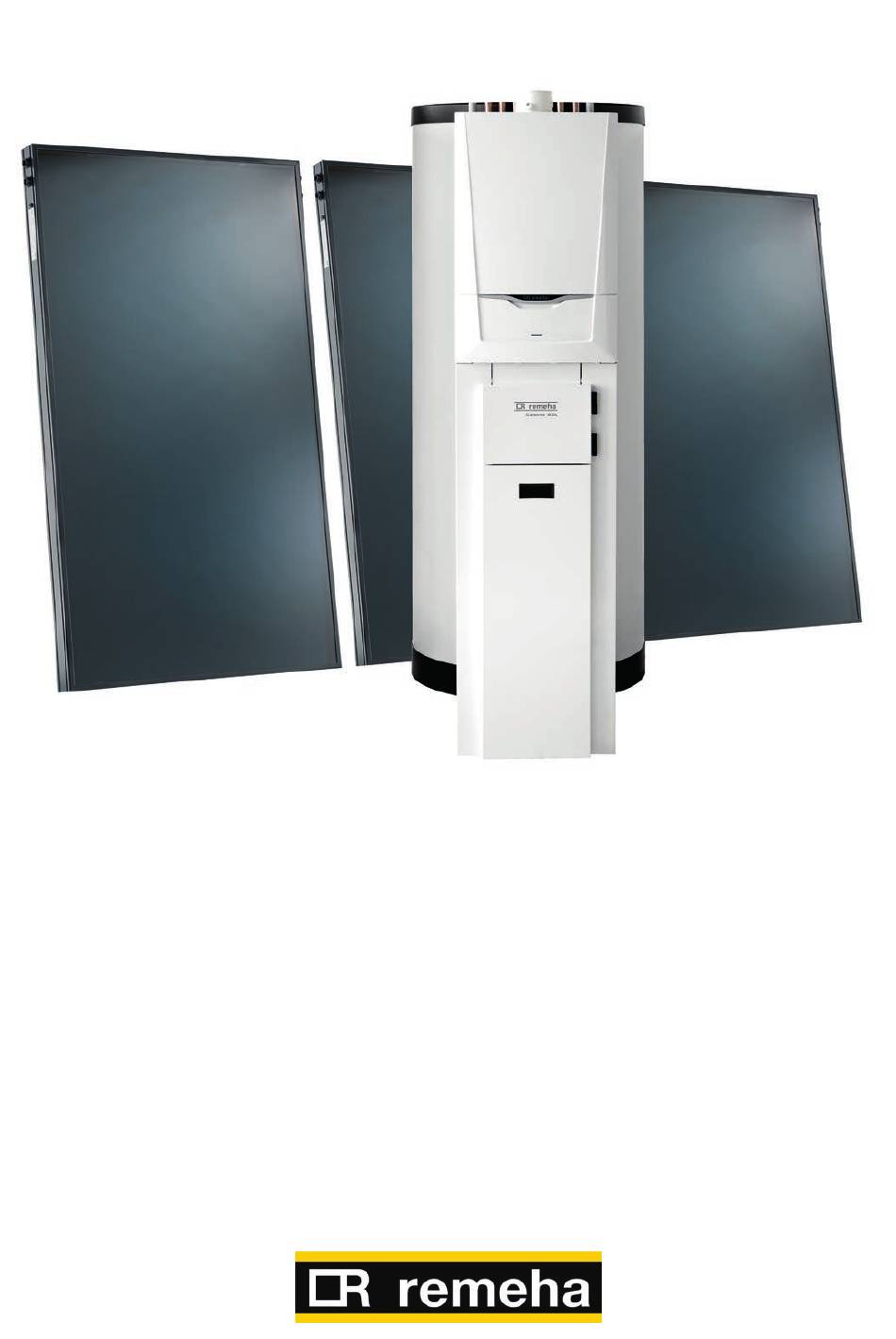

- Seite 1 Montage- und Servicehandbuch CalentaSol 390 CalentaSol 690...
- Seite 2 Copyright Alle gelieferten technischen und technologischen Informationen in diesem Handbuch sowie Zeichnungen und technische Beschreibungen bleiben Eigentum der Remeha GmbH und dürfen nicht ohne unsere schriftliche Genehmigung vervielfältigt werden. Der Inhalt unterliegt Änderungen.
-
Seite 3: Inhaltsverzeichnis
1.5. Zugehörige Dokumente Sicherheit Bestimmungsmäßer Gebrauch 2.2 Haftpflicht 2.3 Persönliche Qualifikation Sicherheitsvorkehrungen Sicherheitsanweisungen Abfallentsorgung Beschreibung CalentaSol 390 3.1 Identifizierung des Produkts Beschreibung der Komponenten Installation CalentaSol 390 Standortvorbereitung Aufbau/Montage CalentaSol 390 Elektrischer Anschluss Inbetriebnahme Installieren der Abdeckungen Programmierung der Kesselregelung Beschreibung CalentaSol 690 5.1. - Seite 4 Ersatzteile CalentaSol 390 und CalentaSol 690 Technische Daten CalentaSol 390 und CalentaSol 690 11.1 Allgemeine Spezifikationen 11.2 Installationsbeispiel...
-
Seite 5: Über Diese Bedienungsanleitung
Über diese Bedienungsanleitung Über diese Bedienungsanleitung Zweck dieses Handbuchs Dieses Handbuch enthält notwendige Informationen über Installation, Inbetriebnahme und Betrieb. Wie wird dieses Handbuch verwendet 1. Machen Sie sich unbedingt vertraut mit: a) der Struktur und dem Inhalt dieses Dokuments, b) der Struktur und den Inhalten aller zu diesem Produkt beigelegten Dokumente. -
Seite 6: Kontaktinformationen
Gerät angeschlossen sind. • Sie den Inhalt dieser Dokumente kennen. 1.5.2 Garantiekarte Die Garantiekarte ist im Lieferumfang enthalten. Bewahren Sie die Garantiekarte an einem sicheren Ort auf. Die Garantiebedingungen finden Sie auf der Internetseite von Remeha. Füllen Sie die Garantiekarte aus und registrieren Sie sich über das Internet oder per Post. 1.5.3 Wasserqualität Anweisungen zur Wasserqualität sind hinterlegt im Pro-Bereich (Login-Bereich) auf remeha.de unter den Installations- und Bedienungsanleitungen bei den... -
Seite 7: Eu-Konformitätserklärung
Über diese Bedienungsanleitung 1.5.4 EU-Konformitätserklärung Das Gerät wird nach den europäischen Richtlinien gebaut und in Betrieb genommen. -
Seite 8: Sicherheit
Sicherheit Sicherheit Bestimmungsmäßer Gebrauch CalentaSol ist ein Wassererhitzer. Das System ist eine energieeffiziente Lösung für die Beheizung von Räumen und zur Bereitstellung von legionellenfreiem Trinkwarmwasser. Das System besteht aus: • Anbaurahmen mit Remeha-Brennwertkessel, • S peichertank mit Edelstahl-Wellrohr für legionellenfreie Trinkwassererwärmung im Durchlaufprinzip. 2.2 Haftpflicht 2.2.1 Haftung des Herstellers Unsere Produkte werden gemäß verschiedener technischer Richtlinien entworfen und hergestellt. Wegen der Sorge um die Qualität unserer Produkte sind wir ständig auf der Suche nach Verbesserungsmöglichkeiten. -
Seite 9: Sicherheitsvorkehrungen
Sicherheit Sicherheitsvorkehrungen Das System muss in regelmäßigen Abständen gewartet werden um Schäden zu vermeiden und eine lange Laufzeit zu gewährleisten. Beachten Sie die unterschiedlichen Wartungsintervalle der Wäremeerzeuger. Sicherheitsanweisungen Allgemeine Sicherheitsanweisungen B efolgen Sie die Anweisungen, um Verletzungen, Tod oder Schäden an Gerät oder Eigentum zu vermeiden. Stellen Sie sicher, dass alle Sicherheitshinweise und -vorkehrungen sowie Vorschriften beachtet werden. Sicherheitshinweise zur Installation B ei der Installation des Geräts müssen alle Vorschriften (z. B. DIN, CE und EN) vollständig eingehalten werden, die für die Arbeit und Tätigkeiten in privaten sowie öffentlichen Gebäuden gelten. Die Installation muss nach den folgenden Vorschriften erfolgen: • A lle entsprechenden DIN–Vorschriften für Trinkwasser, Gasversorgung, Heizungsanlagenverordnung, Elektro sowie Gebäude sind einzuhalten. - Seite 10 Sicherheit...
-
Seite 11: Beschreibung Calentasol 390
Beschreibung CalentaSol 390 Beschreibung CalentaSol 390 3.1 Identifizierung des Produkts 3.1.1 Typschild Type CalentaSol 390 Type Type Model C XXX Modell Model Mode Artikelnummer XXXXXXX Artikelnummer Part number Numéro d‘article XXXXXXXXXXXXXX Seriennummer Serien-Nr. Serial no. N° de série XXX l/h = 24 kW... -
Seite 12: Beschreibung Der Komponenten
Beschreibung CalentaSol 390 Beschreibung der Komponenten 3.2.1 Übersicht über das Gerät... - Seite 13 Beschreibung CalentaSol 390 Entlüftung Rp 1/2 Trinkwasserausgang WW R 1 Vorlauf Biomassekessel G 1 8 Vorlauf zusätzl. Heizkreis G 1 Kaltwassereingang R 1 10 Rücklauf zusätzl. Heizkreis/Biomassekesel G1 Fühlertauchhülse für solaren Speicherfühler S2 Fühlertauchhülse für Brauchwasserfühler BWF 19 Fühlertauchhülse für Pufferfühler PF 20 Anschlussmuffe für E-Heizstab Rp 2 Außengewinde Innengewinde G zyl. Gewinde, im Gewinde dichtend...
- Seite 14 Beschreibung CalentaSol 390 3.2.2 Komponenten der Solarstation Diese Station ermöglicht es, den thermischen Solarertrag für den Kombispeicher nutzbar zu machen. Gleichzeitig kann über die Station der Solarkreis gefüllt, gespült, entleert und entlüftet werden. Überwachungsarmaturen für Durchfluss, Druck und Temperaturen sind ebenfalls Bestandteil der Station. A Mischergruppe für den Heizkreis B Solarstation C Rücklauf Solar D Vorlauf Solar E Entlüftung...
- Seite 15 Beschreibung CalentaSol 390 3.2.3 Anschlussleitungen im Anbaurahmen Die folgende Abbildung gibt einen Überblick über die Rohre und Verbindungen des CalentaSol 390. A Gasanschluss B Vorlauf – Brennwertkessel zum Speicher C Rücklauf – Speicher zum Brennwertkessel (WW-Bereitung) D Rücklauf – Speicher zum Brennwertkessel (Heizung) mit Manometer E Heizkreisrücklauf von Heizkreisstation zum Speicher F Heizkreisvorlauf vom Speicher zur Heizkreisstation G Vorlauf Solar von der Solarstation zum Speicher H Rücklauf Solar vom Speicher zur Solarstation...
- Seite 16 Beschreibung CalentaSol 390 3.2.4 Anschlussleitungen am Speicher B Vorlauf – Brennwertkessel zum Speicher C Rücklauf – Speicher zum Brennwertkessel (WW-Bereitung) D Rücklauf – Speicher zum Brennwertkessel (Heizung) E Heizkreisrücklauf von der Heizkreisstation zum Speicher F Heizkreisvorlauf vom Speicher zur Heizkreisstation G Vorlauf Solar von der Solarstation zum Speicher H Rücklauf Solar vom Speicher zur Solarstation Verteiler mit Manometer 3.2.5 Anschlüsse nach oben Vorlauf Solar, ∅ 22 mm Leerrohr 230 V für maximal 2 Heizreise geeignet...
-
Seite 17: Installation Calentasol 390
Installation CalentaSol 390 Installation CalentaSol 390 Standortvorbereitung Stellen Sie sicher, dass der Installationsort den folgenden Anforderungen entspricht: • D er Standort der Anlage kann das Gewicht des Gerätes tragen, wenn es gefüllt ist. • Der Installationsort ist vor Frost geschützt. • Der Installationsort hat einen ebenen Boden. Hinweis Installieren Sie das Gerät möglichst zentral zu den Abnahmestellen, um Wärmeverluste der Rohrleitungen zu vermeiden. Aufbau und Montage 4.2.1 Lieferumfang CalentaSol besteht aus 2 Teilen: • Speichertank mit Isolierung... - Seite 18 Installation CalentaSol 390 4.2.4 Ausrichten des Speichers 1. Stellen Sie den Speichertank auf den Boden. 2. V erwenden Sie zur Ausrichtung des Speichertanks einen Hebel und eine Wasserwaage. 3. V erwenden Sie ggf. wasser- und druckfestes Material, um den Speichertank auszurichten. 4. Vergewissern Sie sich, dass der Speichervorbau in die gewünschte Richtung zeigt. 4.2.5 Montieren der Kondensatleitung 1.
- Seite 19 Installation CalentaSol 390 4.2.7 Installation der Kugelhähne, der Fühler und der Flexschläuche Brauchwasserfühler BWF (im Lieferumfang Calenta), Bezeichnung KVT 60 mit blauem Stecker, Anschluss an Platine CB-03 (siehe Seite 24) Kugelhahn 3/4“-AG, Warmwasserrücklauf zum Brennwertgerät Flexrohr DN16 x 280 mm Flexrohr DN16 x 350 mm Kugelhahn 3/4“-AG, Vorlauf zum Brennwertgerät Pufferfühler PF (im Lieferumfang Zubehör), Bezeichnung KVT 60 ohne blauen Stecker, Anschluss an Platine SCB-10 (siehe Seite 24) Eck-Kugelhahn 1“-IG, Heizungsrücklauf zum Brennwertgerät Flexrohr DN16 x 550 mm Kugelhahn 3/4“-AG, Heizkreisvorlauf...
- Seite 20 Installation CalentaSol 390 Vor dem folgenden Installationsschritt sollten alle Fühler und Anschlüsse aus Kap. 4.2.7 installiert sein. 4.2.8 Installation des Anbaurahmens Setzen Sie die beiden unteren Schrauben (B) ein, bis ca. 3 mm des Gewindes übrig bleiben. Danach wird der Anbaurahmen mit der Schraube (C) gesichert. 4.2.9 Installation des Brennwertgerät und der Rohrleitungen 1.
- Seite 21 Installation CalentaSol 390 3. Installieren Sie die Gasleitung (A): Rohr DN15 4. Installieren Sie den Verteiler (B) mit 3/4” ÜWM, Manometer und KFE-Hahn 5. I nstallieren Sie die Rohre (A), (B) und (C) vom Brennwertgerät zum Speicher. Rohr (A): WS DN16 x 350 mm, beidseitig ÜwM 3/4” Rohr (B): WS DN16 x 280 mm, 1 x ÜWM 3/4”, 1 x ÜWM 1/2-90 Rohr (C): WS DN16 x 550 mm, 1 x ÜWM 3/4”, 1 x Nippel G1”...
- Seite 22 Installation CalentaSol 390 7. I nstallieren Sie die Rohre (A) und (B) von der Solarstation zum Speicher. Rohr (A): WS DN16 x 350 mm, 1 x ÜWM 3/4”, 1 x VA-Stutzen Ø 18 x 30 mm Rohr (B): WS DN16 x 350 mm, 1 x ÜWM 3/4”, 1 x VA-Stutzen Ø 18 x 30 mm 8. I nstallieren Sie die Rohre (A) und (B) zwischen der Heizkreisgruppe und dem Speicher. Rohr (A): WS DN20 x 1.000 mm...
- Seite 23 Installation CalentaSol 390 4.2.10 Installation des Kondensatablaufes 1. Schließen Sie den Kondensatschlauch (A) (liegt dem Brennwertgerät bei) unten am Calenta Ace über den Ablauf des Sicherheitsventils sowie dem Kondensatablauf an. Achten sie darauf, dass die Gummimanschette fest schließt. 2. Verbinden Sie das andere Ende des Kondensatablaufschlauches (A) mit der...
-
Seite 24: Elektrischer Anschluss
Installation CalentaSol 390 Elektrischer Anschluss Warnung • E lektrische Anschlüsse müssen grundsätzlich bei getrennter Stromversorgung und von qualifizierten Fachhandwerkern durchgeführt werden. • D er Heizkessel ist vollständig vorverdrahtet. Die internen Anschlüsse des Schaltfelds niemals ändern. • Den Heizkessel immer an eine ordentlich geerdete Anlage anschließen. Die elektrischen Anschlüsse gemäß den folgenden Vorschriften herstellen: • Den Vorschriften der aktuellen Normen. • Der Norm VDE0100. • Den Anweisungen des mit dem Heizkessel gelieferten Schaltplans. • Den Empfehlungen in dieser Anleitung. • F ühler- und 230 V führende Kabel müssen voneinander getrennt verlegt werden. -
Seite 25: Inbetriebnahme
Installation CalentaSol 390 Anschluss Solarregler RemaSol Untenstehend ersehen Sie die Anschlussplatine des Solarreglers RemaSol, an die folgende Aktoren sowie Fühler wie folgt angeschlossen werden. Die Strom- versorgung wird auf die unten dargestellten Klemmen 19 und 20 angeschlossen. Es müssen keine Voreinstellungen konfiguriert werden. Weitergehende Einstellmöglichkeiten entnehmen Sie bitte der Anleitung zur RemaSol. Inbetriebnahme 4.4.1 Befüllen und Spülen – Sicherheit Vorsicht Stellen Sie sicher, dass ein ausgebildeter Installateur das System beim ersten Mal befüllt. - Seite 26 Installation CalentaSol 390 4.4.2 Befüllen des Pufferteils 1. D er Pufferteil ist über den Befüll- und Entleerungshahn (bauseitig) zu befüllen. 2. E ntlüften Sie das Heizungswasser über die Entlüftungsmöglichkeit oben am Speicher (bauseitig) sowie über die Heizkörperentlüftungen. 3. Überprüfen Sie die Sicherheitseinrichtungen nach den Anweisungen für diese Komponenten. 4.4.3 Befüllen der Trinkwasserschlange 1. Öffnen Sie das Hauptwasserventil. 2. Öffnen Sie einen Warmwasserhahn. 3. Wenn Wasser aus dem Warmwasserhahn läuft, schließen Sie den Warmwasserhahn.
- Seite 27 Installation CalentaSol 390 1. Achten Sie darauf, dass der Flüssigkeitsbehälter unter dem Ablaufschlauch installiert ist. 2. Stellen Sie die Position der Schwerkraftbremsen (C1 und C2) ein. • Entfernen Sie die Thermometer. • Stellen Sie die Position der Schwerkraftbremse (C1) auf 45°. • Stellen Sie die Position der Schwerkraftbremse (C2) auf 90°. 3. Ö ffnen Sie das Ventil am Durchflusssteller (A) vollständig. 4. Schließen Sie den Füllschlauch der Füllstation an das Ventil (B2)
-
Seite 28: Einstellungen Der Schwerkraftbremse
Installation CalentaSol 390 4.4.5 Einstellungen der Schwerkraftbremse Position Typ Beschreibung 0° Die Schwerkraftbremse ist in Betrieb. Der Solarkreis läuft in Fließrichtung. Bevor Sie das System in Betrieb nehmen, stellen Sie das Ventil auf diese Position. Untersuchen Sie dann die Zirkulation auf dem Durchflusssteller. 45° Das Ventil ist völlig offen Der Solarkreis kann in beide Richtungen strömen. Beim Spülen des Solarkreises ist diese Position notwendig. -
Seite 29: Installieren Der Abdeckungen
Installation CalentaSol 390 Installieren der Abdeckungen... -
Seite 30: Programmierung Der Kesselregelung
Installation CalentaSol 390 Programmierung der Kesselregelung 4.6.1 Einstellung zur Hydraulik: Um in die Parametrierebene zu gelangen, folgen Sie folgendem Menüpfad: ⮑ F achhandwerker (0012) aktivieren ⮑ M enü-Taste drücken ⮑ Installationseinstellungen CircA Unter der gelben Überschrift CU-GI 108, CircA anwählen ⮑ Funktion Heizkreis auf „Aus“ 4.6.2 Einstellungen für den gemischten Kreis CircB1 Werkseinstellung: ab Werk eingeschaltet und als direkter Kreis voreingestellt, Steilheit Heizkennlinie 0,7 / max. 50 °C Unter der gelben Überschrift SCB-10, den Heizkreis CircBl auswählen ⮑ F unktion Heizkreis auf „Mischerkreis“ einstellen ⮑ Z eitprogramm Heizung anwählen und ggf. anpassen. -
Seite 31: Beschreibung Calentasol 690
Pression max de service Test druk Test XX bar XX bar XX bar Prüfdruck Pressure Pression d‘épreuve Max. bedrijfstemperatuur Max. XXX °C XX °C XX °C Maximale Betriebstemperatur working temperature Température maxi de service Herstelleradresse Remeha GmbH Rheiner Str. 151 •DE 48282 Emsdetten... -
Seite 32: Beschreibung Der Komponenten
Beschreibung CalentaSol 690 Beschreibung der Komponenten 5.2.1 Übersicht über das Gerät... - Seite 33 Beschreibung CalentaSol 690 Entlüftung Rp 1/2 Trinkwasserausgang WW R 1 Vorlauf Biomassekessel G 1 8 Vorlauf zusätzl. Heizkreis G 1 Kaltwassereingang R 1 10 Rücklauf zusätzl. Heizkreis/Biomassekesel G1 Fühlertauchhülse für solaren Speicherfühler S2 Fühlertauchhülse für Brauchwasserfühler BWF 19 Fühlertauchhülse für Pufferfühler PF 20 Anschlussmuffe für E-Heizstab Rp 2 Außengewinde Innengewinde G zyl. Gewinde, im Gewinde dichtend Kippmaß: 1750 mm Mindestraumhöhe inklusive Abgasbogen: 2000 mm...
- Seite 34 Beschreibung CalentaSol 690 5.2.2 Komponenten der Solarstation Diese Station ermöglicht es, den thermischen Solarertrag für den Kombispeicher nutzbar zu machen. Gleichzeitig kann über die Station der Solarkreis gefüllt, gespült, entleert und entlüftet werden. Überwachungsarmaturen für Durchfluss, Druck und Temperaturen sind ebenfalls Bestandteil der Station. A Mischergruppe für den Heizkreis B Solarstation C Rücklauf Solar D Vorlauf Solar E Entlüftung F Durchflussmesser/-einsteller G Sicherheitsventil...
- Seite 35 Beschreibung CalentaSol 690 5.2.3 Anschlussleitungen im Anbaurahmen Die folgende Abbildung gibt einen Überblick über die Rohre und Verbindungen des CalentaSol 690. Gasanschluss B Vorlauf – Brennwertkessel zum Speicher C Rücklauf – Speicher zum Brennwertkessel (WW-Bereitung) D Rücklauf – Speicher zum Brennwertkessel (Heizung) mit Manometer E Heizkreisrücklauf von Heizkreisstation zum Speicher F Heizkreisvorlauf vom Speicher zur Heizkreisstation G Vorlauf Solar von der Solarstation zum Speicher H Rücklauf Solar vom Speicher zur Solarstation...
- Seite 36 Beschreibung CalentaSol 690 5.2.4 Anschlussleitungen am Speicher B Vorlauf – Brennwertkessel zum Speicher C Rücklauf – Speicher zum Brennwertkessel (WW-Bereitung) D Rücklauf – Speicher zum Brennwertkessel (Heizung) E Heizkreisrücklauf von der Heizkreisstation zum Speicher F Heizkreisvorlauf vom Speicher zur Heizkreisstation G Vorlauf Solar von der Solarstation zum Speicher H Rücklauf Solar vom Speicher zur Solarstation Verteiler mit Manometer 5.2.5 Anschlüsse nach oben Vorlauf Solar, ∅ 22 mm Leerrohr 230 V für maximal 2 Heizreise geeignet C Rücklauf Heizkreis, ∅...
-
Seite 37: Installation Calentasol 690
Installation CalentaSol 690 Installation CalentaSol 690 Standortvorbereitung Stellen Sie sicher, dass der Installationsort den folgenden Anforderungen entspricht: • D er Standort der Anlage kann das Gewicht des Gerätes tragen, wenn es gefüllt ist. • Der Installationsort ist vor Frost geschützt. • Der Installationsort hat einen ebenen Boden. Hinweis Installieren Sie das Gerät möglichst zentral zu den Abnahmestellen, um Wärmeverluste der Rohrleitungen zu vermeiden. Aufbau und Montage 6.2.1 Lieferumfang CalentaSol besteht aus 2 Teilen: • Speichertank mit Isolierung • Anbaurahmen mit Brennwertgerät 6.2.2... - Seite 38 Installation CalentaSol 690 6.2.4 Ausrichten des Speichers 1. Stellen Sie den Speichertank auf den Boden. 2. V erwenden Sie zur Ausrichtung des Speichertanks einen Hebel und eine Wasserwaage. 3. V erwenden Sie ggf. druck- und wasserfestes Material, um den Speichertank auszurichten. 4. Vergewissern Sie sich, dass der Speichervorbau in die gewünschte Richtung zeigt. 6.2.5 Montieren der Kondensatleitung 1.
- Seite 39 Installation CalentaSol 690 6.2.7 Installation der Kugelhähne, der Fühler und der Flexschläuche Brauchwasserfühler BWF (im Lieferumfang Calenta), Bezeichnung KVT 60 mit blauem Stecker, Anschluss an Platine CB-03 (siehe Seite 44) Kugelhahn 3/4“-AG, Vorlauf zum Brennwertgerät Kugelhahn 3/4“-AG, Warmwasserrücklauf zum Brennwertgerät Flexrohr DN16 x 350 mm Flexrohr DN16 x 280 mm Pufferfühler PF (im Lieferumfang Zubehör), Bezeichnung KVT 60 ohne blauen Stecker, Anschluss an Platine SCB-10 (siehe Seite 44) Flexrohr DN16 x 550 mm Eck-Kugelhahn 1“-IG, Heizungsrücklauf zum Brennwertgerät Kugelhahn 3/4“-AG, Heizkreisvorlauf...
- Seite 40 Installation CalentaSol 690 Vor dem folgenden Installationsschritt sollten alle Fühler und Anschlüsse aus Kap. 6.2.7 installiert sein. 6.2.8 Installation des Anbaurahmens Setzen Sie die beiden unteren Schrauben (B) ein, bis ca. 3 mm des Gewindes übrig bleiben. Danach wird der Anbaurahmen mit der Schraube (C) gesichert. 6.2.9 Installation des Brennwertgeräts und der Rohre 1.
- Seite 41 Installation CalentaSol 690 3. Installieren Sie die Gasleitung (A): Rohr DN15 4. Installieren Sie den Verteiler (B) mit 3/4” ÜWM, Manometer und KFE-Hahn 5. I nstallieren Sie die Rohre (A), (B) und (C) vom Brennwertgerät zum Speicher. Rohr (A): WS DN16 x 350 mm, beidseitig ÜwM 3/4” Rohr (B): WS DN16 x 280 mm, 1 x ÜWM 3/4”, 1 x ÜWM 1/2-90 Rohr (C): WS DN16 x 550 mm, 1 x ÜWM 3/4”, 1 x Nippel G1” 6. I nstallieren Sie die Kappe 1/2“ (D) an der eingezeichneten Position.
- Seite 42 Installation CalentaSol 690 7. I nstallieren Sie die Rohre (A) und (B) von der Solarstation zum Speicher. Rohr (A): WS DN16 x 350 mm, 1 x ÜWM 3/4”, 1 x VA-Stutzen Ø 18 x 30 mm Rohr (B): WS DN16 x 350 mm, 1 x ÜWM 3/4”, 1 x VA-Stutzen Ø 18 x 30 mm 8. I nstallieren Sie die Rohre (A) und (B) zwischen der Heizkreisgruppe und dem Speicher. Rohr (A): WS DN20 x 1.000 mm Rohr (B): WS DN20 x 1.000 mm...
- Seite 43 Installation CalentaSol 690 6.2.10 Installation des Kondensatablaufes 1. Schließen Sie den Kondensatschlauch (A) (liegt dem Brennwertgerät bei) unten am Calenta Ace über den Ablauf des Sicherheitsventils sowie dem Kondensatablauf an. Achten sie darauf, dass die Gummimanschette fest schließt. 2. Verbinden Sie das andere Ende des Kondensatablaufschlauches (A) mit der Kondensatleitung (B), die unter Kap.
-
Seite 44: Elektrischer Anschluss
Installation CalentaSol 690 Elektrischer Anschluss Warnung • E lektrische Anschlüsse müssen grundsätzlich bei getrennter Stromversorgung und von qualifizierten Fachhandwerkern durchgeführt werden. • D er Heizkessel ist vollständig vorverdrahtet. Die internen Anschlüsse des Schaltfelds niemals ändern. • Den Heizkessel immer an eine ordentlich geerdete Anlage anschließen. Die elektrischen Anschlüsse gemäß den folgenden Vorschriften herstellen: • Den Vorschriften der aktuellen Normen. • Der Norm VDE0100. • Den Anweisungen des mit dem Heizkessel gelieferten Schaltplans. • Den Empfehlungen in dieser Anleitung. • F ühler- und 230 V führende Kabel müssen voneinander getrennt verlegt werden. -
Seite 45: Inbetriebnahme
Installation CalentaSol 690 Anschluss Solarregler RemaSol Untenstehend ersehen Sie die Anschlussplatine des Solarreglers RemaSol, an die folgende Aktoren sowie Fühler wie folgt angeschlossen werden. Die Strom- versorgung wird auf die unten dargestellten Klemmen 19 und 20 angeschlossen. Es müssen keine Voreinstellungen konfiguriert werden. Weitergehende Einstellmöglichkeiten entnehmen Sie bitte der Anleitung zur RemaSol. Inbetriebnahme 6.4.1 Sicherheit Vorsicht Stellen Sie sicher, dass ein ausgebildeter Installateur das System beim ersten Mal füllt. Hinweis Stellen Sie sicher, dass ein ausreichend großes Membranausdehnungsgefäß an der Heizanlage installiert worden ist. Berücksichtigen Sie dabei das Speichervolumen. - Seite 46 Installation CalentaSol 690 6.4.2 Befüllen des Pufferteils 1. D er Pufferteil ist über den Befüll- und Entleerungshahn (bauseitig) zu befüllen. 2. E ntlüften Sie das Heizungswasser über die Entlüftungsmöglichkeit oben am Speicher (bauseitig) sowie über die Heizkörperentlüftungen. 3. Überprüfen Sie die Sicherheitseinrichtungen nach den Anweisungen für diese Komponenten. 6.4.3 Befüllen der Trinkwasserschlange 1. Öffnen Sie das Hauptwasserventil. 2. Öffnen Sie einen Warmwasserhahn. 3. Wenn Wasser aus dem Warmwasserhahn läuft, schließen Sie den Warmwasserhahn.
- Seite 47 Installation CalentaSol 690 1. Achten Sie darauf, dass der Flüssigkeitsbehälter unter dem Ablaufschlauch installiert ist. 2. Stellen Sie die Position der Schwerkraftbremsen (C1 und C2) ein. • Entfernen Sie die Thermometer. • Stellen Sie die Position der Schwerkraftbremse (C1) auf 45°. • Stellen Sie die Position der Schwerkraftbremse (C2) auf 90°. 3. Ö ffnen Sie das Ventil am Durchflusssteller (A) vollständig. 4. Schließen Sie den Füllschlauch der Füllstation an das Ventil (B2) 5.
- Seite 48 Installation CalentaSol 690 6.4.5 Einstellungen der Schwerkraftbremse Position Typ Beschreibung 0° Die Schwerkraftbremse ist in Betrieb. Der Solarkreis läuft in Fließrichtung. Bevor Sie das System in Betrieb nehmen, stellen Sie das Ventil auf diese Position. Untersuchen Sie dann die Zirkulation auf dem Durchflusssteller. 45° Das Ventil ist völlig offen Der Solarkreis kann in beide Richtungen strömen. Beim Spülen des Solarkreises ist diese Position notwendig.
-
Seite 49: Installieren Der Abdeckungen
Installation CalentaSol 690 Installieren der Abdeckungen... -
Seite 50: Programmierung Der Kesselregelung
Installation CalentaSol 690 Programmierung der Kesselregelung 6.6.1 Einstellung zur Hydraulik Um in die Parametrierebene zu gelangen, folgen Sie folgendem Menüpfad: ⮑ F achhandwerker (0012) aktivieren ⮑ M enü-Taste drücken ⮑ Installationseinstellungen CircA Unter der gelben Überschrift CU-GI 108, CircA anwählen ⮑ Funktion Heizkreis auf „Aus“ 6.6.2 Einstellungen für den gemischten Kreis CircB1 Werkseinstellung: ab Werk eingeschaltet und als direkter Kreis voreingestellt, Steilheit Heizkennlinie 0,7 / max. 50 °C Unter der gelben Überschrift SCB-10, den Heizkreis CircBl auswählen ⮑ F unktion Heizkreis auf „Mischerkreis“ einstellen ⮑ Z eitprogramm Heizung anwählen und ggf. anpassen. -
Seite 51: Betrieb
Betrieb 6.6.4 Einstellungen für die Zirkulationspumpe Unter der gelben Überschrift SCB-10, DHW 1 auswählen ⮑ F unktion Heizkreis auf „Zeitprogramm“ stellen ⮑ Z eitprogramm im Kreis DHWl anwählen und ggf. anpassen. 6.6.5 Programmierung der Pufferspeicherfühler Unter der gelben Überschrift SCB-10, „Pufferspeicher“ auswählen ⮑ P uferspeichertyp auf „mit einem Sensor“ auswählen ⮑ P uffersp. H/K Strategie auf berechneter Sollwert einstellen Hinweis: Der Kreis kann je nach Kundenwunsch benannt werden. Betrieb • D ie für das Brennwertgerät erforderlichen Einstellungen zum Betrieb der Anlage bitte der Calenta Ace Anleitung. • D ie für die Solaranlage erforderlichen Einstellungen zum Betrieb der Anlage der RemaSol B2 Anleitung... -
Seite 52: Wartung
Wartung Wartung Hinweise für CalentaSol 390 und CalentaSol 690 Sicherheitsventil am Kaltwassereingang Das Sicherheitsventil am Kaltwassereingang ist mindestens 1 Mal pro Monat einer Funktionskontrolle zu unterziehen. Hierbei ist der Wasserdruck abzulassen. Warnung Wenn Sie diese Anweisungen nicht befolgen, kann der Druck zu Schäden am System führen und die Garantie kann erlöschen. 8.2 Reinigung der Oberflächen am Gerät Reinigen Sie die Außenflächen des Geräts mit einem feuchten Tuch und einem milden Reinigungsmittel. Wartung der Solarstation 1. Prüfen Sie den Druck im Solarkreis. -
Seite 53: Wartungsprotokoll
Wartung Wartungsprotokoll Kontaktdaten Eigentümer Kontaktdaten Wartungsunternehmen Name Name Straße Straße PLZ / Ort PLZ / Ort Telefonnummer / Handynummer Telefonnummer E-Mail E-Mail Servicetechniker / Handynummer Wartungskontrollen Betriebsdruck des Trinkwassers (bar) ____________________________ Betriebsdruck des Heizungswassers (bar) _______________________ pH-Wert des Heizungswassers _________________________________ Betriebsdruck des Solarkreises (bar) ____________________________ Durchfluss des Solarkreises (l/min) ______________________________ Frostschutzsicherheit des Solarkreises (°C) ______________________ pH-Wert des Solarkreises ______________________________________ Thermostatisches Mischventil (Einstellung bei °C) _________________... - Seite 54 Wartung Prüfen Sie auf allgemeine Verkalkung Akzeptabler Zustand Entkalken Führen Sie eine Funktionsprüfung durch Status OK Ersetzen Prüfen Sie das Sicherheitsventil Status OK Ersetzen und seine Anschlüsse Prüfen Sie die Wärmedämmung Status OK Ersetzen Die Anlage weist folgende Mängel auf: Anlage vollständig kontrolliert Ort /Datum Unterschrift des Eigentümers Unterschrift des Servicetechnikers...
-
Seite 55: Erp-Daten
ErP-Daten ErP-Daten... - Seite 56 ErP-Daten...
- Seite 57 ErP-Daten...
- Seite 58 ErP-Daten...
-
Seite 59: Ersatzteile Calentasol 390 Und Calentasol
Ersatzteile Hybrid Systeme CalentaSol 390/690 Ersatzteile CalentaSol 390 und CalentaSol 690 Hauptansicht Ersatzteile... - Seite 60 Ersatzteile Hybrid Systeme Hybrid S CalentaSol 390/690 CalentaSo Bezug Referenz Bezeichnung Stückz Bruttopreis ErsatzNr. Br.Ersatz.Nr Anmerkungen 2012 300010041 Dichtung 1/2" 30x21x 2 1001 7717821 Deckel hinten gekantet 2013 Wir sehen... 300002982 Messingrohr 1" Lg.130 mit Schwerkra 1002 7717825 Regelungskonsole Zsb.CalentSol/HP 2014 Wir sehen...
-
Seite 61: Allgemeine Spezifikationen
Technische Daten Technische Daten CalentaSol 390 und CalentaSol 690 11.1 Allgemeine Spezifikationen Abmessungen CalentaSol Durchmesser (mm) Durchmesser mit Isolierung (mm) Höhe (mm) 1700 1700 Höhe mit Isolierung (mm) 1865 1800 Gewicht – Speicher leer (kg) Gewicht – Speicher befüllt (kg) ca. 600 ca. 1050 Kippmaß (mm) 1750 1780 Anschluss E-Heizstab – Adapter R2 auf Rp 1... - Seite 62 Technische Daten ErP-Speicherdaten CalentaSol Stand-by-Verlust ∆T=45K (kW/24h) 2,41 3,18 Diese Spezifikation entspricht EN 12977-1 Wärmeverlust (W) Energieeffizienzklasse Brennwertkessel Calenta Ace CE-Nummer Brennwertkessel 0063CR3604 Betriebsarten nach DVGW-TRGI Gasgerätekategorie 2ELL3B Nennwärmeleistung bei 80/60 °C min. – max. 5,0 – 24,1 kW Nennwärmeleistung bei 50/30 °C min. – max. 5,6 – 25,5 kW Gasdurchsatz bei Volllast, Erdgas E (LL) 2,65 (3,08) m Kesselwirkungsgrad, 102 % bezogen auf Hi (Volllast) bei 50/30 °C Nutzbarer Gebläse-Restförderdruck 120 Pa Mittlere Abgastemperatur 55 – 67 °C Abgasmassentrom max. 0,0116 kg/s -Gehalt der Abgase 9,0 % NOx (CO-)Emission G20 (O2=0%, nach DIN 4702-8)
- Seite 63 Technische Daten 11.2 Installationsbeispiel...
