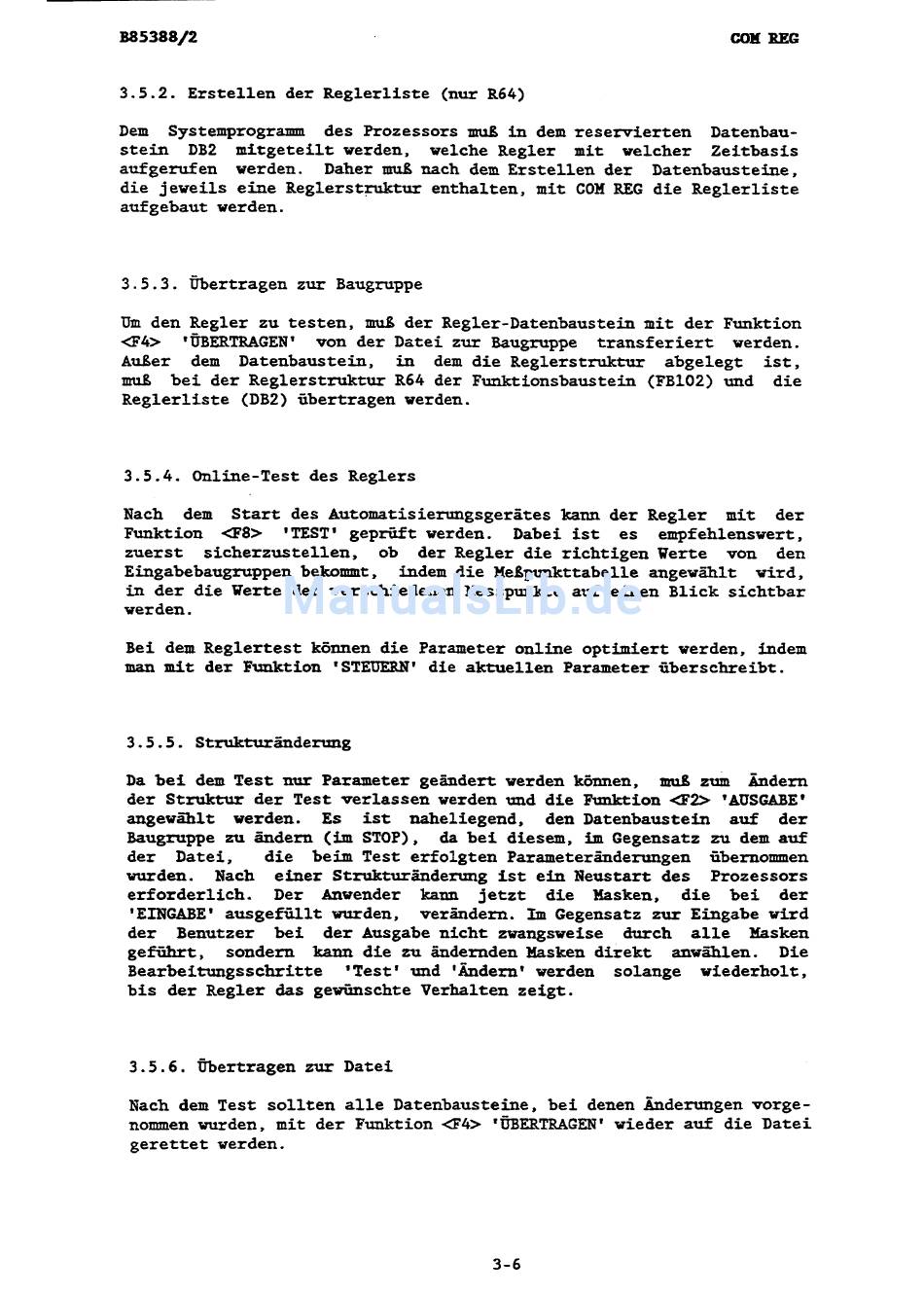

3 . 5 . 2 . Erstellen der Reglerliste (nur R64)
Dem Systemprogramm des Prozessors muB in dem reservierten Datenbau-
stein DB2 mitgeteilt werden, welche Regler mit welcher Zeitbasis
aufgerufen werden. Daher r d nach dem Erstellen der Datenbausteine,
die jeweils eine Reglerstruktur enthalten, mit COH REG die Reglerliste
aufgebaut werden.
3 . 5 . 3 . Übertragen zur Baugruppe
Um den Regler zu testen, muß der Regler-Datenbaustein mit der Funkrion
Q?4>
'ÜBERTRAGEN' von der Dotei zur 3augruppe transferiert werden.
Außer dem Datenbaustein, i n dem die Reglerstruktur abgelegt ist,
muB bei der Reglerstruktur R64 der Funktionsbaustein (FB102) und die
Reglerliste (DB2) übertragen werden.
3.5.4. Oaline-Test des Reglers
Nach dem Start des Automatisierungsgerätes kann der Regler mit der
Funktion <F8>
ITEST1 geprüft werden.
Dabei ist es empfehlenswert,
zuerst sicherzustellen, ob der Regler die richtigen Werte von den
Elngabebaugruppen bekamt. indem die Heßpunkttabelle angewählt v i x d ,
in der die Werte der verschiedenen EIesspuakte auf einen Blick sichtbar
werden.
Bei dem Reglertest können die Parameter online optimiert werden, indem
man mit der Funktion 'STEUERN' die aktuellen Parameter überschreibt.
Da bei dem Test nur Parameter geändert werden können,
muß zum Ändern
der Strukmr der Test verlassen verden und dfe Fimktion G2> *AUSGABEf
angewählt werden.
Es
ist naheliegend, den Datenbaustein auf der
Baugruppe zu ändern (im STOP),
& bei diesem, im Gegensatz zu dem auf
der Datei, die beim Test erfolgten Parameteranderungen übernommen
wurden. Nach einer Strukturihderinig ist ein Eleustart des Prozessors
erforderlich. Der lmwender kann jetzt die Masken, die bei der
'EINGABE1 ausgefüllt wurden, verändern. Im Gegensatz zur Eingabe wird
der Benutzer bei der Ausgabe nicht zwangsweise durch alle äasken
geführt,
sondern kann die zu
ändernden Masken direkt anwählen. Die
Bearbeitungsschritte *Test1 und 'Ändern1 verden solange wiederholt,
bis der Regler das gewünschte Verhalten zefgt.
3 . 5 . 6 . Übertragen zur Datei
Nach dem Test sollten alle Datenbausteine, bei denen Änderungen vorge-
nommen wurden, mit der Funktion G 4 >
'WERTRAGENI
wieder auf die Datei
gerettet werden.
