GL800

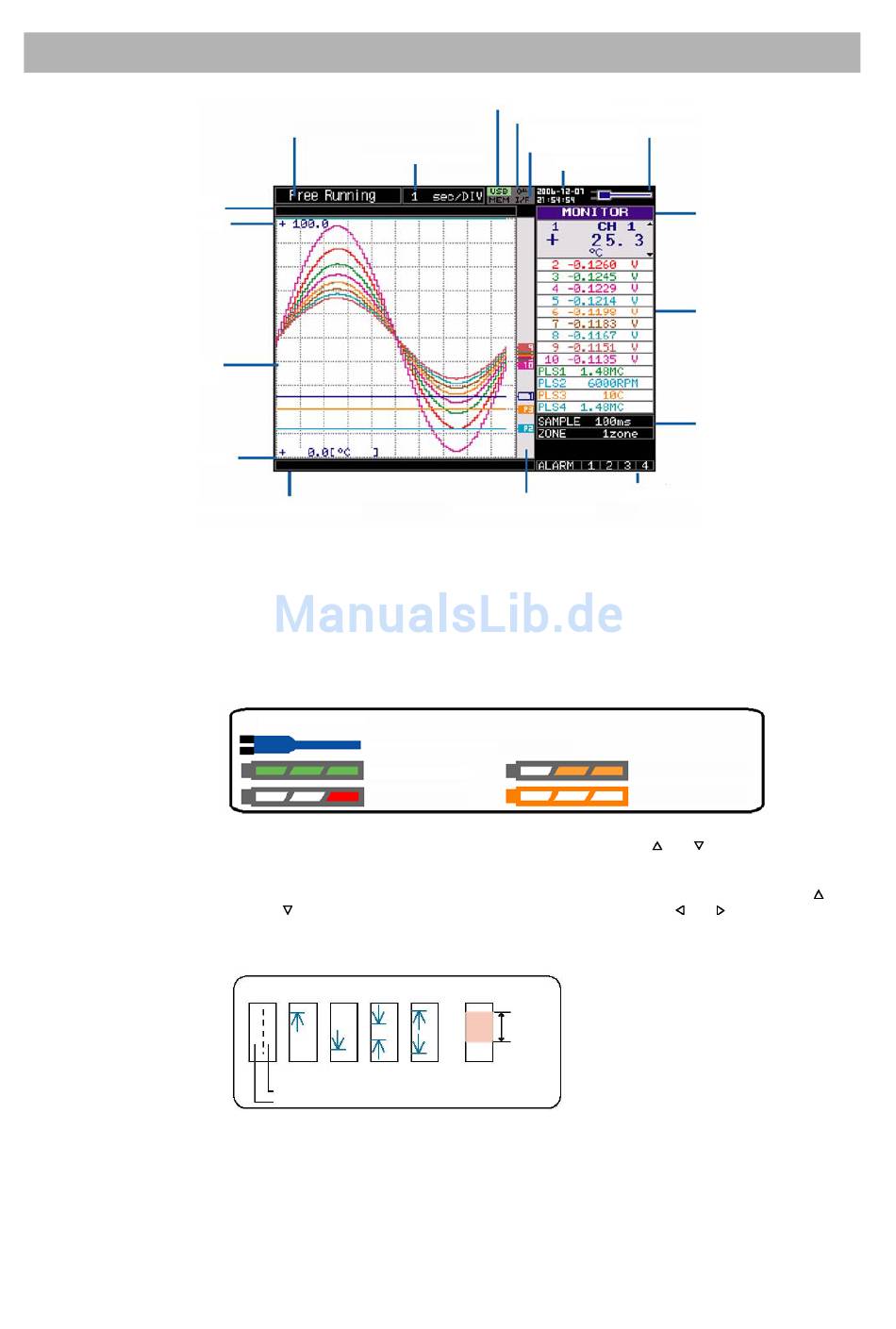

Beschreibung der Menübildschirme
1. Anzeigebereich Kurzinformationen
17. Datenaufzeichnungsbalken
16. Obere Messgrenze
15. Anzeigebereich des
Signalverlaufs
14. Untere Messgrenze
13. Anzeigebereich Dateiname
1. Anzeigebereich Kurzinformationen:
2. Anzeigebereich Zeit/Teilstrich:
3. Leuchtelement Gerätezugriff:
4. Leuchtelement Tastensperre:
5. Leuchtelement Remote:
6. Uhranzeige:
7. Statusanzeige Netz/Akku:
8. Signalverlaufs-Anzeigeart:
9. Digital-Anzeigebereich:
10. Schnelleinstellungen:
11. Anzeigebereich Alarm:
12. Anzeige virtueller Stift:
13. Anzeigebereich Dateiname:
14. Untere Messgrenze:
15. Anzeigebereich Signalverlauf:
16 Obere Messgrenze:
17. Datenaufzeichnungsbalken:
8
2. Anzeigebereich Zeit/Teilstrich
Zeigt den Betriebsstatus an.
Zeigt die aktuelle Zeitskala an.
Leuchtet bei Zugriff auf den USP-Speicher rot.
Wenn auf den internen Speicher des GL800 zugegriffen wird, leuchtet das MEM-Leucht-
element rot.
Zeigt den Status der Tastensperre an. (Gelb = Tasten gesperrt, weiß = nicht gesperrt)
Zeigt den Remote-Status an. (Gelb = Remote-Betrieb, weiß = Lokaler Betrieb)
Zeigt das aktuelle Datum und die aktuelle Uhrzeit an.
Gibt durch Anzeige folgender Symbole den Betriebszustand der Netzversorgung und des
Akkus an.
Anzeige Netz/Akku
Bei Netzbetrieb
Ladezustand Akku: Voll
Ladezustand Akku: Niedrig
Zeigt die durch die Taste SPAN/POSITION/TRACE ausgewählte Betriebsart an.
Zeigt die für jeden Kanal die Messwerte an. Mit den Tasten
ausgewählt werden (vergrößerte Anzeige). Des Weiteren wird der ausgewählte aktive Kanal
in der Anzeige des Signalverlaufs als oberste Kurve dargestellt.
Zeigt Parameter an, die auf einfache Weise eingestellt werden können. Mit den Tasten
wird ein Schnelleinstellungs-Parameter aktiv, mit den Tasten
geändert.
Zeigt den Status des Alarmausgangs an. (Rot = Alarm ausgelöst, weiß = kein Alarm).
Zeigt die Signalpositionen, Triggerpositionen und Alarmbereiche der einzelnen Kanäle an.
Triggerposition
Trigger
Trigger
Innerhalb
Außerhalb
steigend
des Be-
des Be-
abfallend
reichs
reichs
Stopseite
Startseite
Zeigt während der Datenaufzeichnung den Namen der Aufzeichnungsdatei an. Bei der
Datenwiedergabe wird der Name der wiedergegebenen Datei angezeigt.
Zeigt die untere Messgrenze des aktuell aktiven Kanals an.
Hier werden die Eingangssignalverläufe angezeigt.
Zeigt die obere Messgrenze des derzeit aktiven Kanals an.
Während der Datenaufzeichnung zeigt dieser Balken die verbleibende Speicherkapazität des
für die Datenaufzeichnung verwendeten Speichermediums an. Bei der Datenwiedergabe
werden hier die Informationen zur Anzeigeposition angezeigt.
3. Leuchtelement Gerätezugriff
4. Leuchtelement Tastensperre
5. Leuchtelement
Remote
6. Uhranzeige
12. Anzeige virtueller Stift
Alarmbereich
7. Statusanzeige Netz/Akku
8. Signalverlaufs-Anzeigeart
9. Digital-Anzeigebereich
10. Schnelleinstellungen
11. Anzeigebereich Alarm
Ladezustand Akku: Mittel
Ladezustand Akku: Sehr
niedrig
und
kann der aktive Kanal
und
werden die Werte
und
