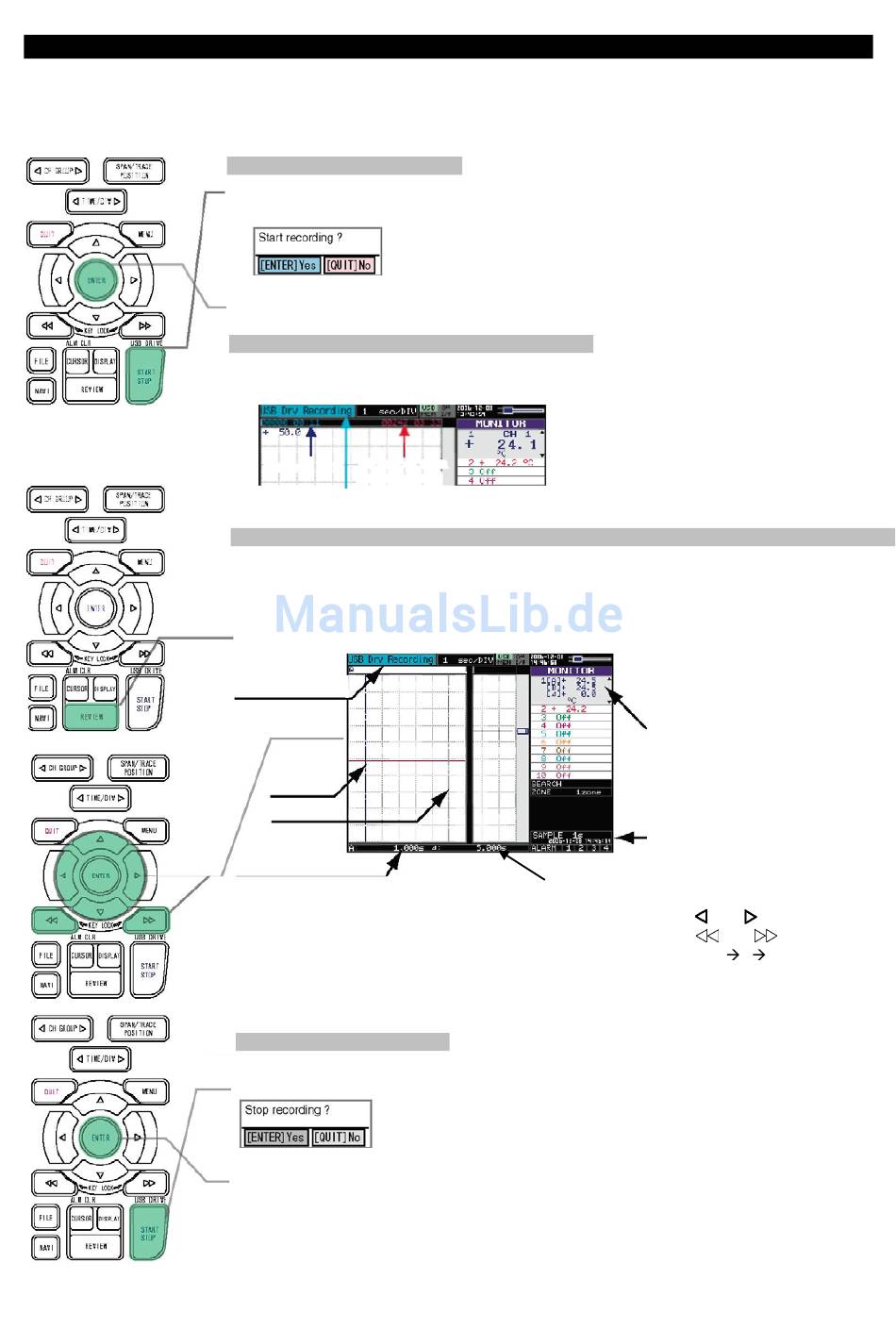

3. Datenaufzeichnung: So wird die Temperatur gemessen

Nachdem die Einstellungen für die Datenaufzeichnung abgeschlossen sind, beginnen wir mit der
Datenaufzeichnung selbst. Schon während der laufenden Datenaufzeichnung werden einige zuvor
aufgezeichnete Daten wiedergegeben.
1. Starten der Datenaufzeichnung
(a) Drücken Sie die Taste START/STOP.
(b) Es wird eine Bestätigungsmeldung angezeigt.
(c) Drücken Sie die ENTER-Taste, um die Datenaufzeichnung zu starten.
2. Bildschirmstatus während der Datenaufzeichnung
Ab Beginn der Datenaufzeichnung wird die verstrichene Zeit und die zulässige
Datenaufzeichnungszeit gezählt.
Verstrichene Zeit Zulässige Datenaufzeich-
nungszeit
Aufzeichnungsmeldung
3. Jetzt werden wir zuvor aufgezeichnete Daten wiedergeben (Wiedergabe auf 2 Bildschirmen).
Beim GL800 können, während die Aufzeichnung neuer Daten läuft, bereits gespeicherte
Daten angezeigt werden. Darüber hinaus lassen sich in einem zweigeteilten Bildschirm die
alten Daten mit dem aktuellen Signalverlauf vergleichen.
(a) Drücken Sie die Taste REVIEW (Wiedergabe), um die Daten auf einem zweigeteilten
Bildschirm anzuzeigen.
Anzeigeposition
Cursor A
Cursor B
Ausgewählte Cursor-Zeit
<Grundbedienung>
• Zum normalen Bewegen des Cursors die Tasten
• Zum schnellen Bewegen des Cursors die Tasten
• Mit der CURSOR-Taste die Cursorauswahl ändern (A B A)
(b) Navigieren Sie wie gewünscht mit dem Cursor, um die aufgezeichneten Signalverläufe,
Datum/Zeit usw. zu überprüfen.
4. Datenaufzeichnung stoppen
Drücken Sie die Taste START/STOP, um die Datenaufzeichnung zu beenden.
(a) Drücken Sie die Taste START/STOP.
(b) Es wird eine Bestätigungsmeldung angezeigt. Drücken Sie die ENTER-Taste.
(c) Die Datenaufzeichnung wird beendet und der GL800 wechselt zum Status
"Freilauf".
Die Datenaufzeichnung ist damit abgeschlossen.
Temperaturwert Cursor A
Temperaturwert Cursor B
Differenz zwischen A- und B-Werten
Abtastrate
Zeitdifferenz zwischen A und B
und verwenden
und verwenden
