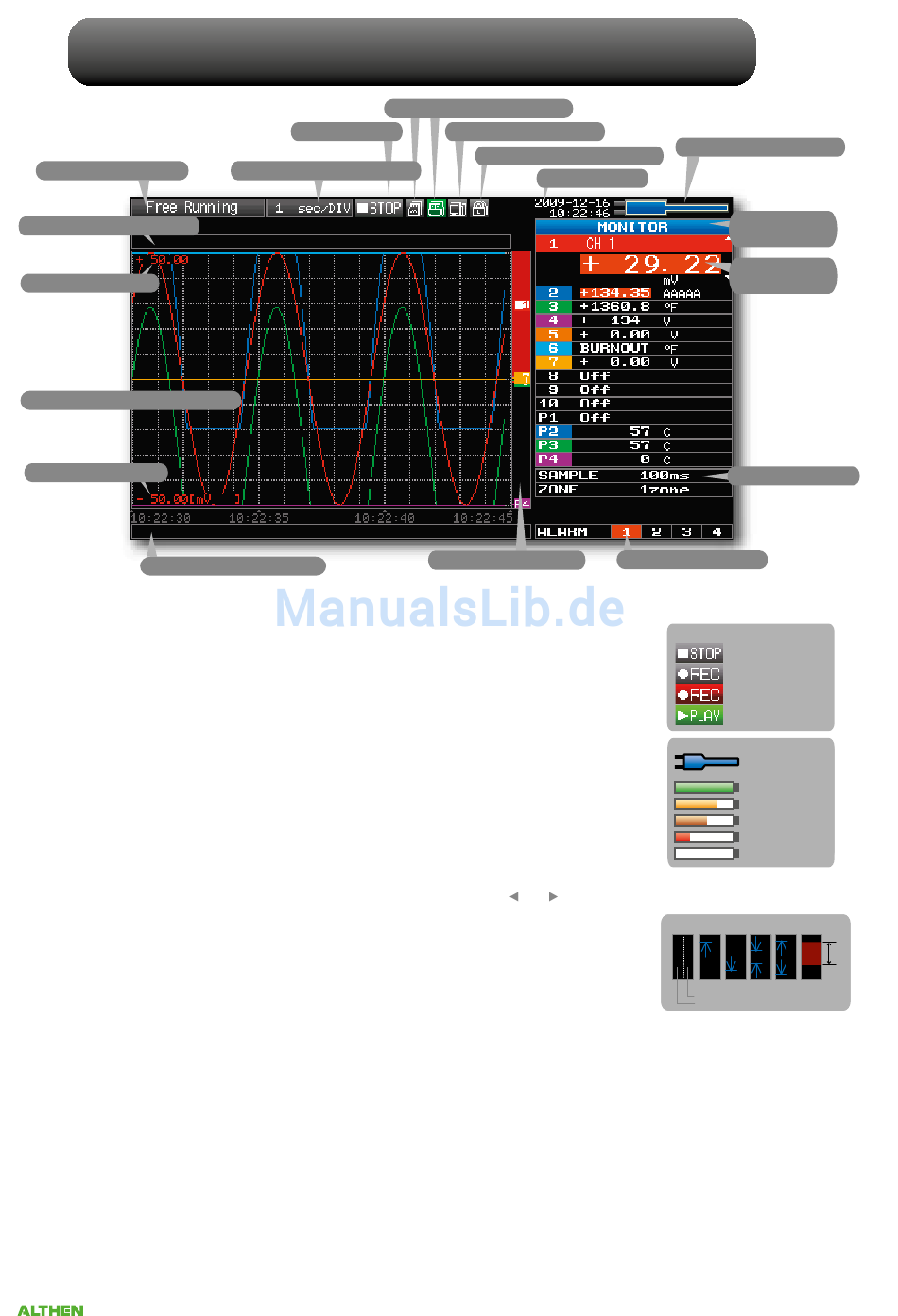

GL220 Beschreibung der Menübildschirme
1. Status-Anzeigebereich
18. Datenaufzeichnungsbalken
17. Obere Messgrenze
16. Anzeigebereich des Signalverlaufs
15. Untere Messgrenze
14. Anzeigebereich Dateiname
1. Status-Anzeigebereich
2. Anzeigebereich Zeit/Teilstrich
3. Statusanzeige
4. Leuchtelement Gerätezugriff
5. Leuchtelement Remote
6. Leuchtelement Tastensperre
7. Uhranzeige
8. Statusanzeige Netz/Akku
9. Signalverlaufs-Anzeigeart
10. Digital-Anzeigebereich
11. Schnelleinstellung
12. Anzeigebereich Alarm
13. Anzeige virtueller Stift
14. Anzeigebereich Dateiname
15. Untere Messgrenze
16. Anzeigebereich des Signalverlaufs : Hier werden die Eingangssignalverläufe angezeigt.
17. Obere Messgrenze
18. Datenaufzeichnungsbalken
8
ALTHEN GmbH
Frankfurter Str. 150-152
|
4. Leuchtelement Gerätezugriff
3. Statusanzeige
2. Anzeigebereich Zeit/Teilstrich
: Zeigt den Betriebsstatus an.
: Zeigt die aktuelle Zeitskala an.
: Zeigt die Statusmarkierung an.
: Schaltet beim Zugriff auf den internen Speicher oder den USB-Speicher auf Rot.
Schaltet auf Grün, wenn ein USB-Speichermedium angeschlossen wurde.
: Zeigt den Remote-Status an. (Gelb = Remote-Betrieb, weiß = Lokaler Betrieb)
: Zeigt den Status der Tastensperre an.
(Gelb = Tasten gesperrt, weiß = nicht gesperrt)
: Zeigt das aktuelle Datum und die aktuelle Uhrzeit an.
: Gibt durch Anzeige folgender Symbole den Betriebszustand der Netzversorgung
und des Akkus an. (siehe Abb. rechts)
Hinweis: Betrachten Sie die Anzeige nur als Richtschnur, sie ist nicht vollkommen genau.
Die Anzeige ist keine Garantie für eine bestimmte Betriebsdauer mit Akkuversorgung.
: Zeigt die durch die Taste SPAN/POSITION/TRACE ausgewählte Betriebsart an.
: Zeigt für jeden Kanal die Eingangsmesswerte an. Die Tasten
zur Selektion des aktiven Kanals genutzt werden (erweitertes Display).
Des Weiteren wird der ausgewählte aktive Kanal in der Anzeige des
Signalverlaufs als oberste Kurve dargestellt.
: Zeigt Parameter an, die auf einfache Weise eingestellt werden können. Mit den Tasten
Schnelleinstellungs-Parameter aktiv, mit den Tasten
: Zeigt den Status des Alarmausgangs an. (Rot = Alarm ausgelöst, weiß = kein
Alarm)
: Zeigt die Signalpositionen, Trigger-Positionen und Alarmbereiche der einzelnen
Kanäle an. (siehe Abb. rechts)
: Zeigt während der Datenaufzeichnung den Namen der Aufzeichnungsdatei an.
Bei der Datenwiedergabe werden hier die Informationen zur Anzeigeposition
und Cursordaten angezeigt.
: Zeigt die untere Messgrenze des aktuell aktiven Kanals an.
: Zeigt die obere Messgrenze des derzeit aktiven Kanals an.
: Während der Datenaufzeichnung zeigt dieser Balken die verbleibende Speicherkapazität des für die
Datenaufzeichnung verwendeten Speichermediums an.
Bei der Datenwiedergabe werden hier die Informationen zur Anzeigeposition und Cursordaten angezeigt.
65779 Kelkheim
|
5. Leuchtelement Remote
6. Leuchtelement Tastensperre
7. Uhranzeige
13. Anzeige virtueller Stift
und
und
werden die Werte geändert.
Tel. +49 (0) 61 95 - 70 06 0
|
8. Statusanzeige Netz/Akku
9. Signalverlaufs-
Anzeigebereich
10. Digital-
Anzeigebereich
11. Schnelleinstellung
12. Anzeigebereich Alarm
Statusanzeige
Status "Freilauf"
Trigger-Wartestatus
Aufzeichnungsende-Status
Aufzeichnungs-Status
Wiedergabe-Status
Netz-/Akkuanzeige
Bei Netzbetrieb
Ladezustand Akku:
100 – 91%
90 – 61%
60 – 31%
können
30 – 11%
10% oder weniger
und
wird ein
Trigger-Position
Trigger steigend
Trigger abfallend
Innerhalb des Bereichs
Außerhalbdes Bereichs
Stoppseite
Startseite
