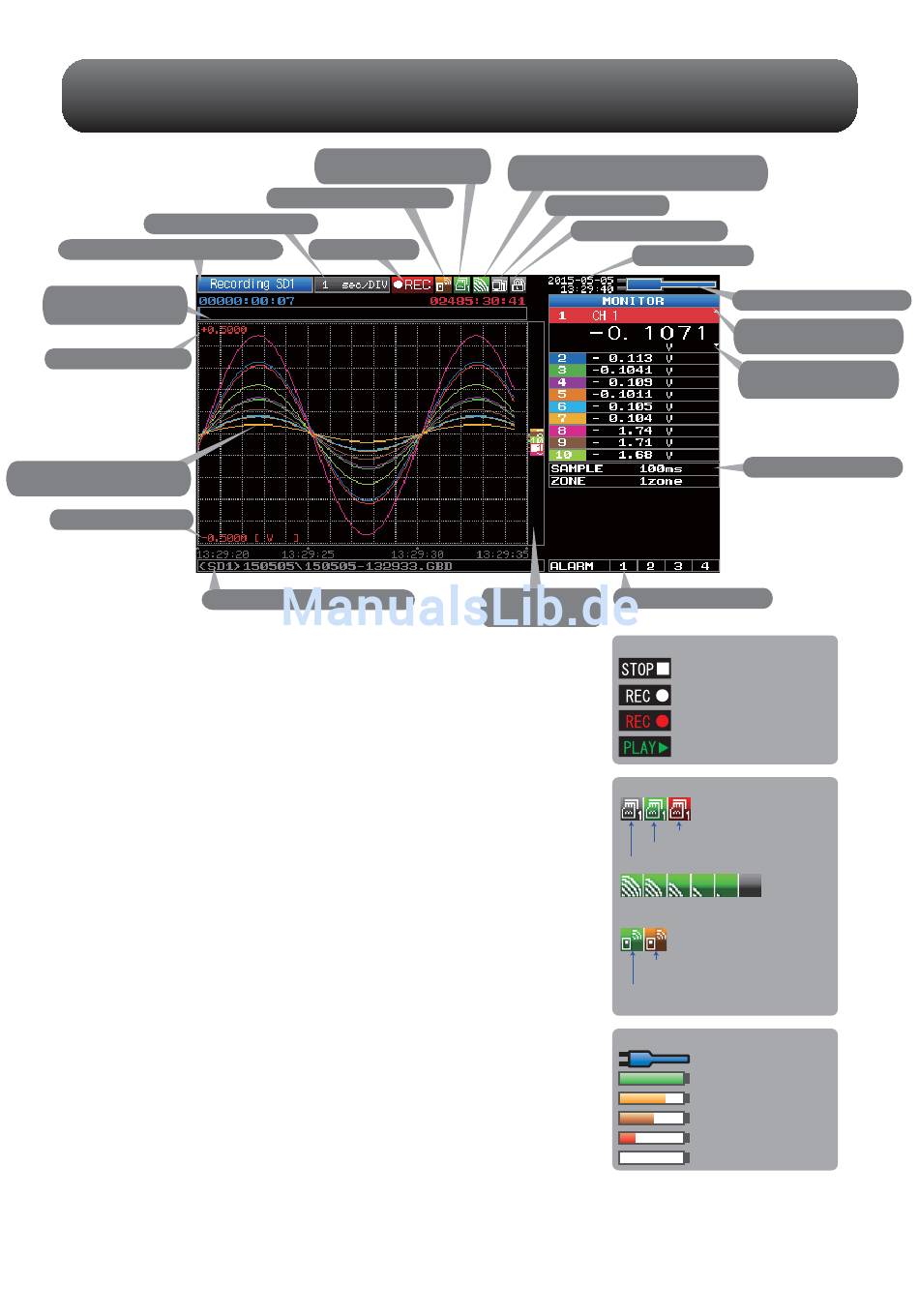

Beschreibung der Menübildschirme
2. Anzeige Zeit/Teilstrich
1. Status-Anzeigebereich
20. Datenerfassungs-
balken
19. Obere Messgrenze
18. Anzeigebereich des
Signalverlaufs
17. Untere Messgrenze
1.
Status-Anzeigebereich:
2.
Anzeige Zeit/Teilstrich:
3.
Statusanzeige:
4.
Status WLAN-Sensoren:
5.
Anzeige Gerätezugriff:
(SD-Karte 1)
6.
Anzeige Gerätezugriff:
(SD-Karte 2 /
WLAN-Anzeige)
7.
Remote-Anzeige:
8.
Tastensperre-Anzeige:
9.
Uhranzeige:
10.
Netz-/Akkuanzeige:
11.
Signalverlaufsmodus:
5. Anzeige Gerätezugriff
(SD-Karte 1)
4. Status WLAN-Sensoren
3. Statusanzeige
16. Anzeigebereich Dateiname
Zeigt den Betriebsstatus an.
Zeigt die aktuelle Zeitskala an.
Statusanzeigen, siehe rechts.
Wird angezeigt, wenn ein GL100-WL
(GS-Sensor oder GS-Eingangsmodul) über
WLAN angeschlossen wird.
Rot, wenn auf SD-Karte zugegriffen wird.
Grün, wenn sich eine SD-Karte in Steck-
platz 1 befindet.
Rot, wenn auf SD-Karte zugegriffen wird.
Grün, wenn sich eine SD-Karte in Steck-
platz 2 befindet.
(Wenn der GL240 als „Child Unit" mit WLAN
verbunden ist, wird die Funkfeldstärke des
Basisgeräts angezeigt. Ist der GL240 als
Basisgerät konfiguriert, kann ein drahtloser
Sensor als „Child Unit" mit der Basis
verbunden werden.
Zeigt den Remote-Status an. (orange =
Fernbetrieb, weiß = lokaler Betrieb)
Zeigt Status der Tastensperre an (orange =
Tasten gesperrt, weiß = nicht gesperrt)
Zeigt Datum und Uhrzeit an.
Zeigt durch Symbole (siehe rechts) den
Betriebszustand der Netzversorgung und
des Akkus an.
Hinweis: Betrachten Sie die Anzeige nur
als ungefähre Richtschnur. Sie ist keine
Garantie für eine bestimmte Betriebsdauer
mit Akkuversorgung.
Zeigt die mit der Taste [SPAN/TRACE/
POSITION] ausgewählte Betriebsart an.
6. Anzeige Gerätezugriff
(SD -Karte 2 / WLAN-Anzeige)
7. Remote-Anzeige
8. Status Tastensperre
9. Uhranzeige
15. Anzeige
14. Anzeigebereich Alarm
virtueller Stift
Statusanzeige
Statussymbole
SD-Karte vorhanden
keine SD-Karte
Funkfeldstärke des Basisgeräts
(von stark zu schwach)
drahtloser Sensor registriert
/erkannt
drahtloser Sensor registriert
/nicht erkannt
Netz-/Akkuanzeige
10. Statusanzeige Netz/Akku
11. Anzeigebereich
Signalverlaufsmodus
12. Anzeigebereich
digitale Werte
13. Schnelleinstellungen
Freilauf
Auf Trigger warten
Datenaufzeichnung beendet
Daten werden aufgezeichnet
Daten werden wiedergegeben
Zugriff auf SD-Karte
Netzbetrieb
Ladezustand: 100 - 91%
Ladezustand: 90 - 61%
BLadezustand: 60 - 31%
Ladezustand: 30 - 11%
Ladezustand: <11%
9
