GRAPHTEC GL800 Kurzanleitung Seite 8

TIME/DIV
Drücken Sie die TIME/DIV-Taste, um den Anzeigebereich der Zeitachse für die Signalverlaufsanzeige zu
ändern.
MENU

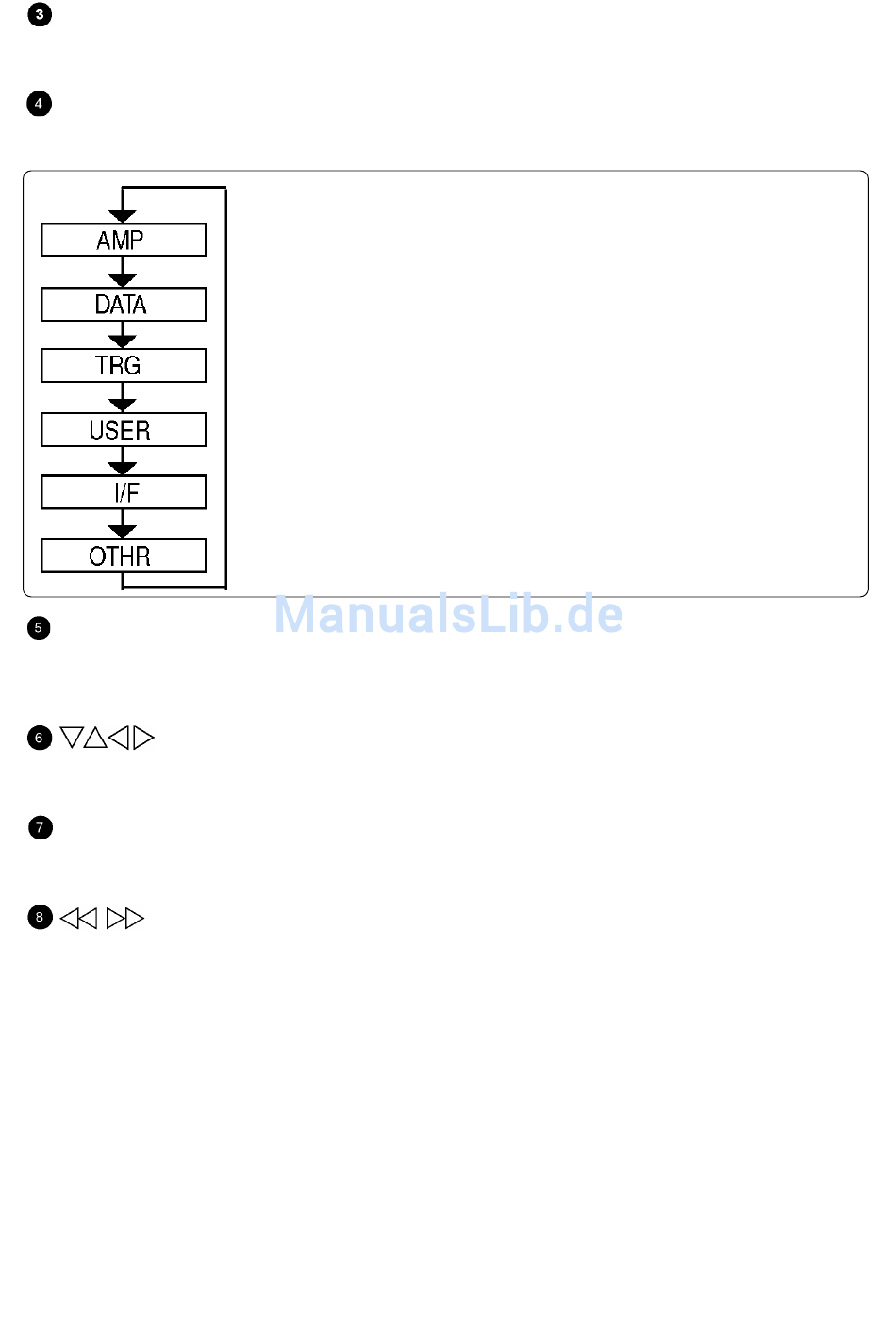

Drücken Sie die MENU-Taste, um ein Einstellmenü zu öffnen. Jedes Mal, wenn diese Taste gedrückt wird,
ändern sich die Register des Einstellbildschirms in der unten angegebenen Reihenfolge.
QUIT/LOCAL
Durch Drücken der QUIT-Taste brechen Sie die Einstellungen ab und setzen die Werte auf die
Grundeinstellungen zurück. Befindet sich das Gerät im Remote-Status (Tasten gesperrt) für die externe
Bedienung über die Schnittstelle, drücken Sie diese Taste, um zum normalen Betrieb zurückzukehren (Lokal).
Tasten (RICHTUNGSTASTEN)
Mit diesen Tasten wählen Sie Einstellmenü-Positionen aus, stellen die Spanne in der Digitalanzeige ein,
bewegen den Cursor bei der Datenwiedergabe usw.
ENTER
Durch Drücken der ENTER-Taste übernehmen und bestätigen Sie die in den Einstellmenüs vorgenommen
Werte.
Tasten (Tastensperre)
Diese Tasten dienen dem schnellen Bewegen des Cursors während der Datenwiedergabe und dem Ändern
der Betriebsart im Feld Dateieinstellungen. Um die Tastensperre zu aktivieren, halten Sie beide Tasten
gleichzeitig für mindestens zwei Sekunden gedrückt. Um die Tastensperre aufzuheben, drücken Sie die
beiden Tasten erneut für mindestens zwei Sekunden. Der Status der Tastensperre kann anhand der
Tastensperranzeige am Monitor abgelesen werden.
6
• AMP-Einstellungen
Dient der Einstellung des Eingangs, des Bereichs, der Filter und weiterer Parameter.
• Datenaufzeichnungs-Einstellungen
Dient u.a. der Einstellung der Abtastrate, des Datenaufzeichnungsziels und der
Berechnungen während der Datenaufzeichnung.
• Trigger-Einstellungen
Dient dem Einstellen der Bedingungen für den Beginn und das Ende der
Datenaufzeichnung sowie dem Einstellen von Alarmen.
• Anwender-Einstellungen
Dient dem Einstellen der Anwendernamen dieses Gerätes und zum Wechseln zwischen
den Anwendern.
• Schnittstellen-Einstellungen
Dient dem Einstellen von USB-IDs und LAN-IP-Adressen.
• Sonstige Einstellungen
Dient dem Einstellen der Anzeigehelligkeit und der Netzfrequenz.
