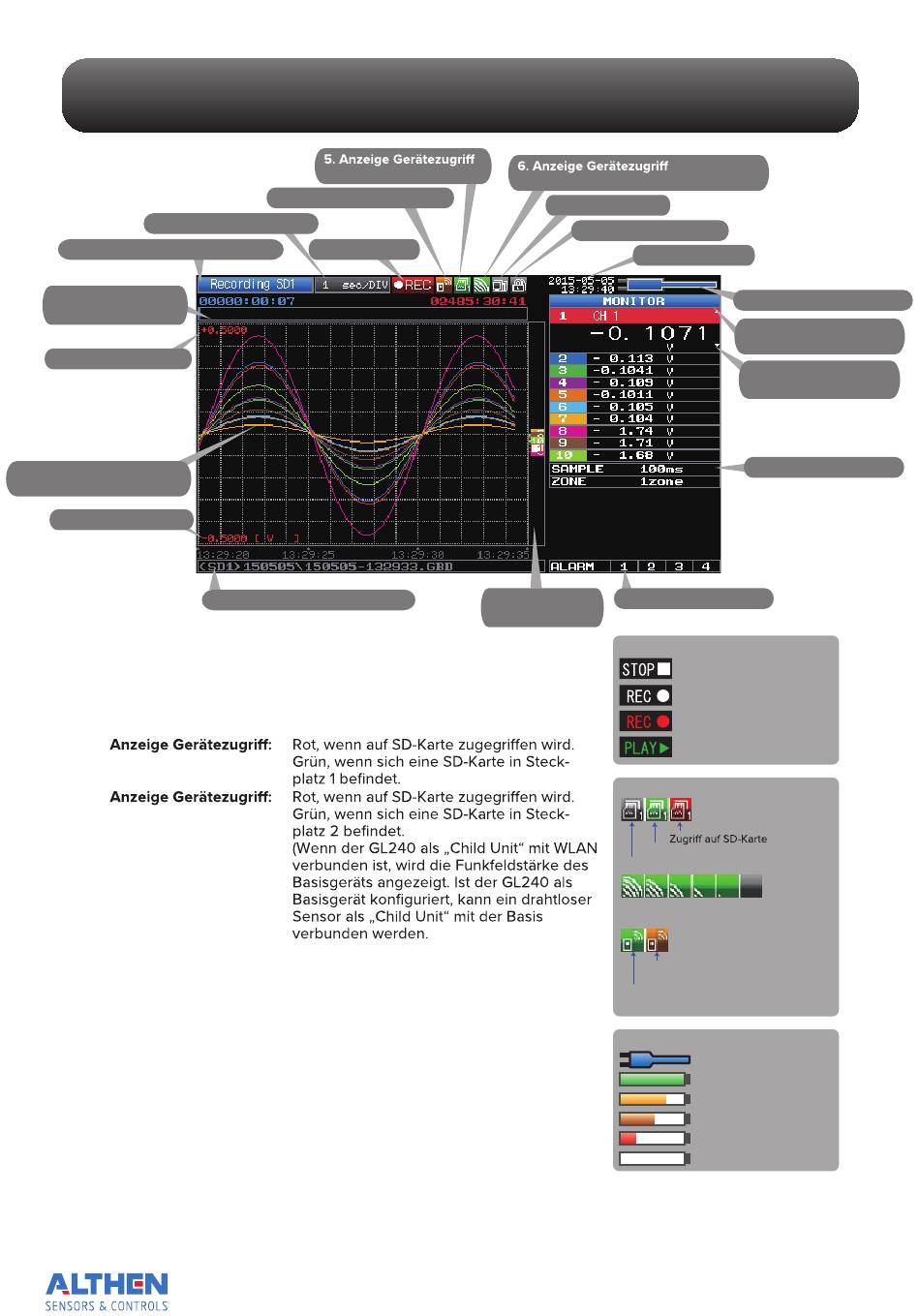

Beschreibung der Menübildschirme
2. Anzeige Zeit/Teilstrich
1. Status-Anzeigebereich
20. Datenerfassungs-
balken
19. Obere Messgrenze
18. Anzeigebereich des
Signalverlaufs
17. Untere Messgrenze
1.
Status-Anzeigebereich:
2.
Anzeige Zeit/Teilstrich:
3.
Statusanzeige:
4.
Status WLAN-Sensoren:
5.
(SD-Karte 1)
6.
(SD-Karte 2 /
WLAN-Anzeige)
7.
Remote-Anzeige:
8.
Tastensperre-Anzeige:
9.
Uhranzeige:
10.
Netz-/Akkuanzeige:
11.
Signalverlaufsmodus:
(SD-Karte 1)
4. Status WLAN-Sensoren
3. Statusanzeige
16. Anzeigebereich Dateiname
Zeigt den Betriebsstatus an.
Zeigt die aktuelle Zeitskala an.
Statusanzeigen, siehe rechts.
Wird angezeigt, wenn ein GL100-WL
(GS-Sensor oder GS-Eingangsmodul) über
WLAN angeschlossen wird.
Zeigt den Remote-Status an. (orange =
Fernbetrieb, weiß = lokaler Betrieb)
Zeigt Status der Tastensperre an (orange =
Tasten gesperrt, weiß = nicht gesperrt)
Zeigt Datum und Uhrzeit an.
Zeigt durch Symbole (siehe rechts) den
Betriebszustand der Netzversorgung und
des Akkus an.
Hinweis: Betrachten Sie die Anzeige nur
als ungefähre Richtschnur. Sie ist keine
Garantie für eine bestimmte Betriebsdauer
mit Akkuversorgung.
Zeigt die mit der Taste [SPAN/TRACE/
POSITION] ausgewählte Betriebsart an.
(SD -Karte 2 / WLAN-Anzeige)
7. Remote-Anzeige
8. Status Tastensperre
9. Uhranzeige
15. Anzeige
14. Anzeigebereich Alarm
virtueller Stift
Statusanzeige
Statussymbole
SD-Karte vorhanden
keine SD-Karte
Funkfeldstärke des Basisgeräts
(von stark zu schwach)
drahtloser Sensor registriert
/erkannt
drahtloser Sensor registriert
/nicht erkannt
Netz-/Akkuanzeige
10. Statusanzeige Netz/Akku
11. Anzeigebereich
Signalverlaufsmodus
12. Anzeigebereich
digitale Werte
13. Schnelleinstellungen
Freilauf
Auf Trigger warten
Datenaufzeichnung beendet
Daten werden aufgezeichnet
Daten werden wiedergegeben
Netzbetrieb
Ladezustand: 100 - 91%
Ladezustand: 90 - 61%
BLadezustand: 60 - 31%
Ladezustand: 30 - 11%
Ladezustand: <11%
