I
NSTALLATION
de
de-38

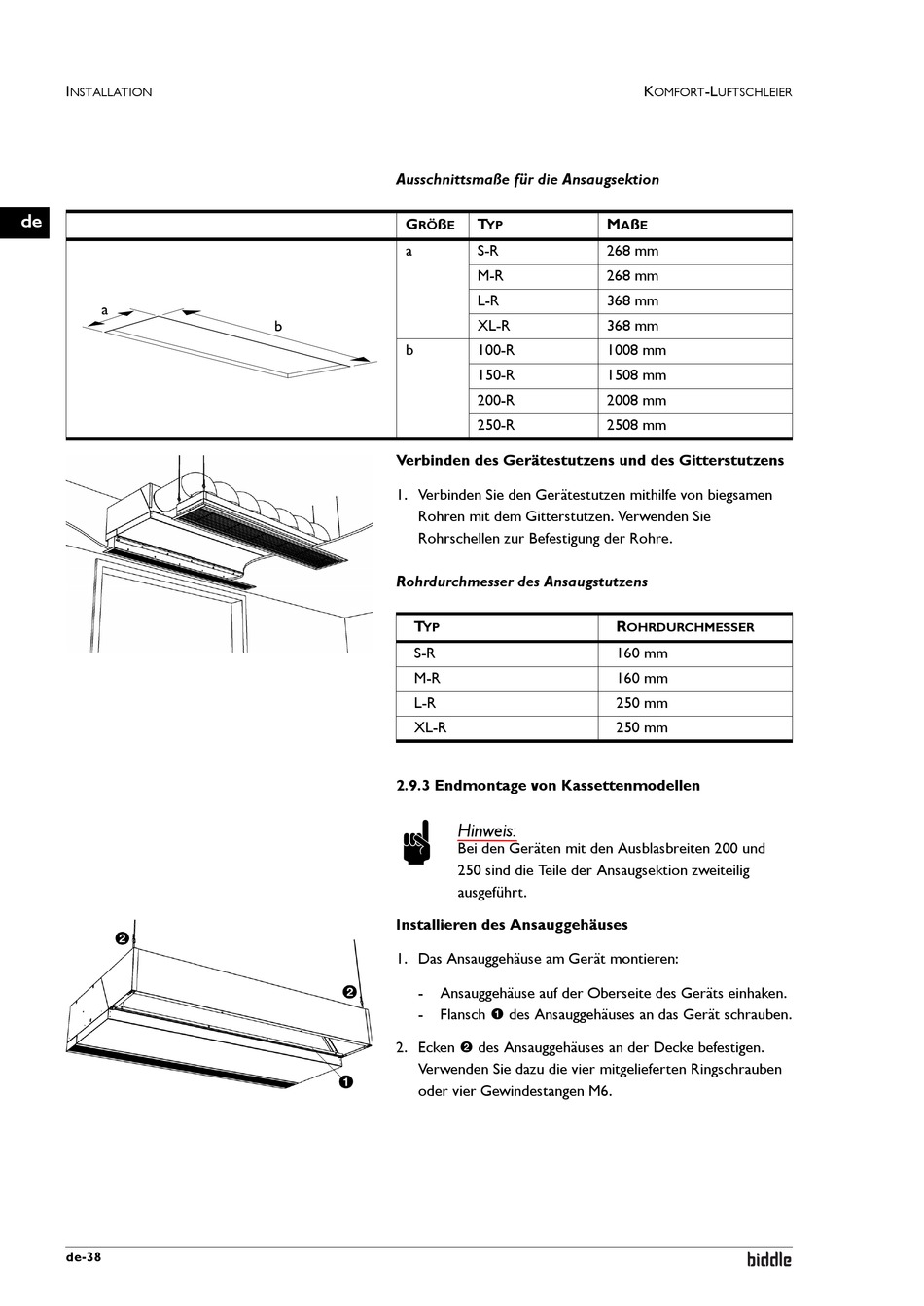

Ausschnittsmaße für die Ansaugsektion
G
ß
T
RÖ
E
YP
a
S-R
M-R
L-R
XL-R
b
100-R
150-R
200-R
250-R
Verbinden des Gerätestutzens und des Gitterstutzens
1. Verbinden Sie den Gerätestutzen mithilfe von biegsamen
Rohren mit dem Gitterstutzen. Verwenden Sie
Rohrschellen zur Befestigung der Rohre.
Rohrdurchmesser des Ansaugstutzens
T
YP
S-R
M-R
L-R
XL-R
2.9.3 Endmontage von Kassettenmodellen
Hinweis:
n
Bei den Geräten mit den Ausblasbreiten 200 und
250 sind die Teile der Ansaugsektion zweiteilig
ausgeführt.
Installieren des Ansauggehäuses
1. Das Ansauggehäuse am Gerät montieren:
-
Ansauggehäuse auf der Oberseite des Geräts einhaken.
-
Flansch 1 des Ansauggehäuses an das Gerät schrauben.
2. Ecken 2 des Ansauggehäuses an der Decke befestigen.
Verwenden Sie dazu die vier mitgelieferten Ringschrauben
oder vier Gewindestangen M6.
K
-L
OMFORT
UFTSCHLEIER
M
ß
A
E
268 mm
268 mm
368 mm
368 mm
1008 mm
1508 mm
2008 mm
2508 mm
R
OHRDURCHMESSER
160 mm
160 mm
250 mm
250 mm
