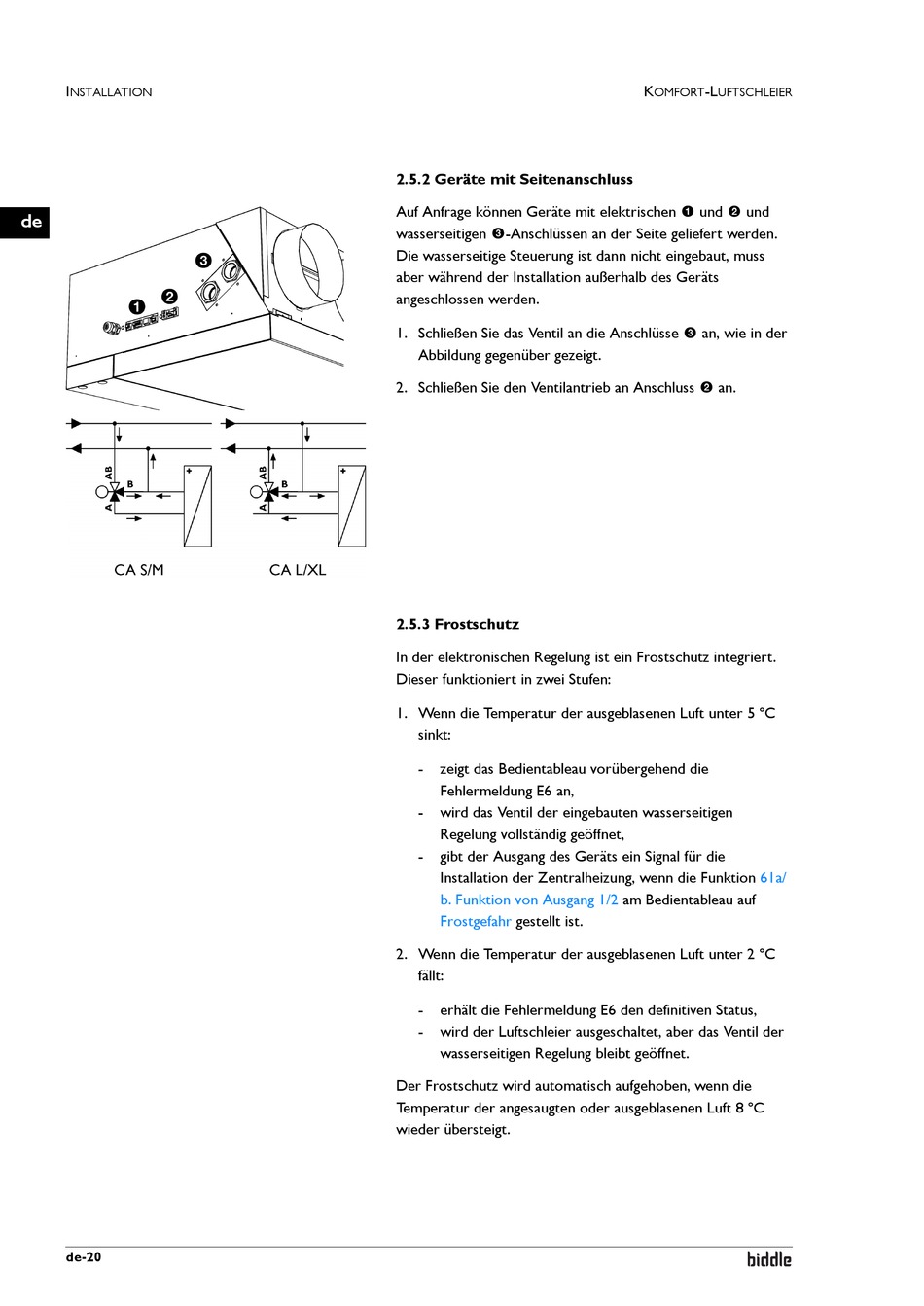

2.5.2 Geräte mit Seitenanschluss
Auf Anfrage können Geräte mit elektrischen 1 und 2 und
wasserseitigen 3-Anschlüssen an der Seite geliefert werden.
Die wasserseitige Steuerung ist dann nicht eingebaut, muss
aber während der Installation außerhalb des Geräts
angeschlossen werden.
1. Schließen Sie das Ventil an die Anschlüsse 3 an, wie in der
Abbildung gegenüber gezeigt.
2. Schließen Sie den Ventilantrieb an Anschluss 2 an.
2.5.3 Frostschutz
In der elektronischen Regelung ist ein Frostschutz integriert.
Dieser funktioniert in zwei Stufen:
1. Wenn die Temperatur der ausgeblasenen Luft unter 5 ºC
sinkt:
-
zeigt das Bedientableau vorübergehend die
Fehlermeldung E6 an,
-
wird das Ventil der eingebauten wasserseitigen
Regelung vollständig geöffnet,
-
gibt der Ausgang des Geräts ein Signal für die
Installation der Zentralheizung, wenn die Funktion
b. Funktion von Ausgang 1/2
Frostgefahr
gestellt ist.
2. Wenn die Temperatur der ausgeblasenen Luft unter 2 ºC
fällt:
-
erhält die Fehlermeldung E6 den definitiven Status,
-
wird der Luftschleier ausgeschaltet, aber das Ventil der
wasserseitigen Regelung bleibt geöffnet.
Der Frostschutz wird automatisch aufgehoben, wenn die
Temperatur der angesaugten oder ausgeblasenen Luft 8 ºC
wieder übersteigt.
