CA2-B
EDIENUNGSANLEITUNG

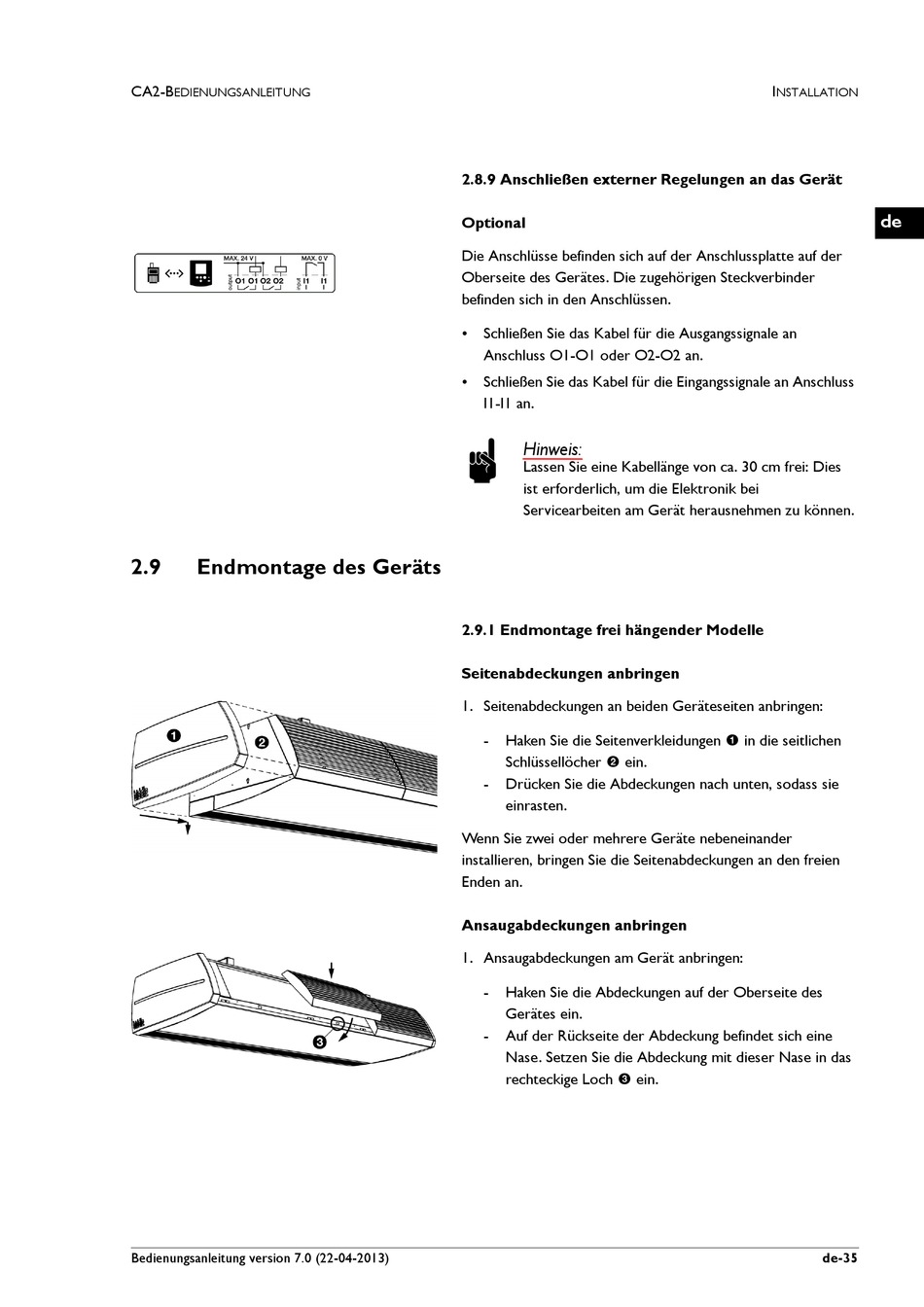

2.9
Endmontage des Geräts
Bedienungsanleitung version 7.0 (22-04-2013)
2.8.9 Anschließen externer Regelungen an das Gerät
Optional
Die Anschlüsse befinden sich auf der Anschlussplatte auf der
Oberseite des Gerätes. Die zugehörigen Steckverbinder
befinden sich in den Anschlüssen.
•
Schließen Sie das Kabel für die Ausgangssignale an
Anschluss O1-O1 oder O2-O2 an.
•
Schließen Sie das Kabel für die Eingangssignale an Anschluss
I1-I1 an.
Hinweis:
n
Lassen Sie eine Kabellänge von ca. 30 cm frei: Dies
ist erforderlich, um die Elektronik bei
Servicearbeiten am Gerät herausnehmen zu können.
2.9.1 Endmontage frei hängender Modelle
Seitenabdeckungen anbringen
1. Seitenabdeckungen an beiden Geräteseiten anbringen:
-
Haken Sie die Seitenverkleidungen 1 in die seitlichen
Schlüssellöcher 2 ein.
-
Drücken Sie die Abdeckungen nach unten, sodass sie
einrasten.
Wenn Sie zwei oder mehrere Geräte nebeneinander
installieren, bringen Sie die Seitenabdeckungen an den freien
Enden an.
Ansaugabdeckungen anbringen
1. Ansaugabdeckungen am Gerät anbringen:
-
Haken Sie die Abdeckungen auf der Oberseite des
Gerätes ein.
-
Auf der Rückseite der Abdeckung befindet sich eine
Nase. Setzen Sie die Abdeckung mit dieser Nase in das
rechteckige Loch 3 ein.
I
NSTALLATION
de
de-35
