CA2-B
EDIENUNGSANLEITUNG
Bedienungsanleitung version 7.0 (22-04-2013)
Bei Kassettenmodellen

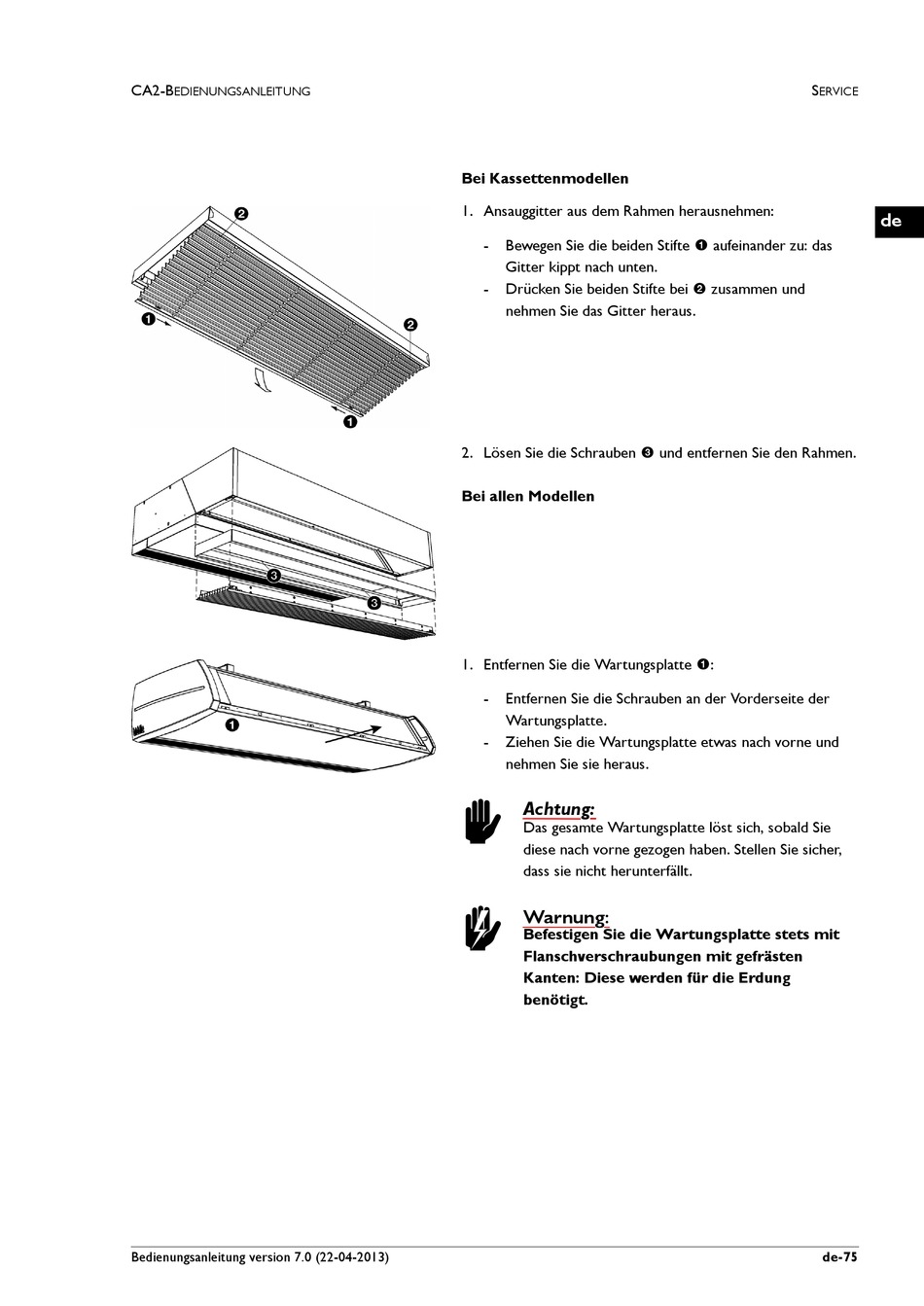

1. Ansauggitter aus dem Rahmen herausnehmen:
-
Bewegen Sie die beiden Stifte 1 aufeinander zu: das
Gitter kippt nach unten.
-
Drücken Sie beiden Stifte bei 2 zusammen und
nehmen Sie das Gitter heraus.
2. Lösen Sie die Schrauben 3 und entfernen Sie den Rahmen.
Bei allen Modellen
1. Entfernen Sie die Wartungsplatte 1:
-
Entfernen Sie die Schrauben an der Vorderseite der
Wartungsplatte.
-
Ziehen Sie die Wartungsplatte etwas nach vorne und
nehmen Sie sie heraus.
Achtung:
c
Das gesamte Wartungsplatte löst sich, sobald Sie
diese nach vorne gezogen haben. Stellen Sie sicher,
dass sie nicht herunterfällt.
Warnung:
w
Befestigen Sie die Wartungsplatte stets mit
Flanschverschraubungen mit gefrästen
Kanten: Diese werden für die Erdung
benötigt.
S
ERVICE
de
de-75
