CA2-B
EDIENUNGSANLEITUNG
Bedienungsanleitung version 7.0 (22-04-2013)

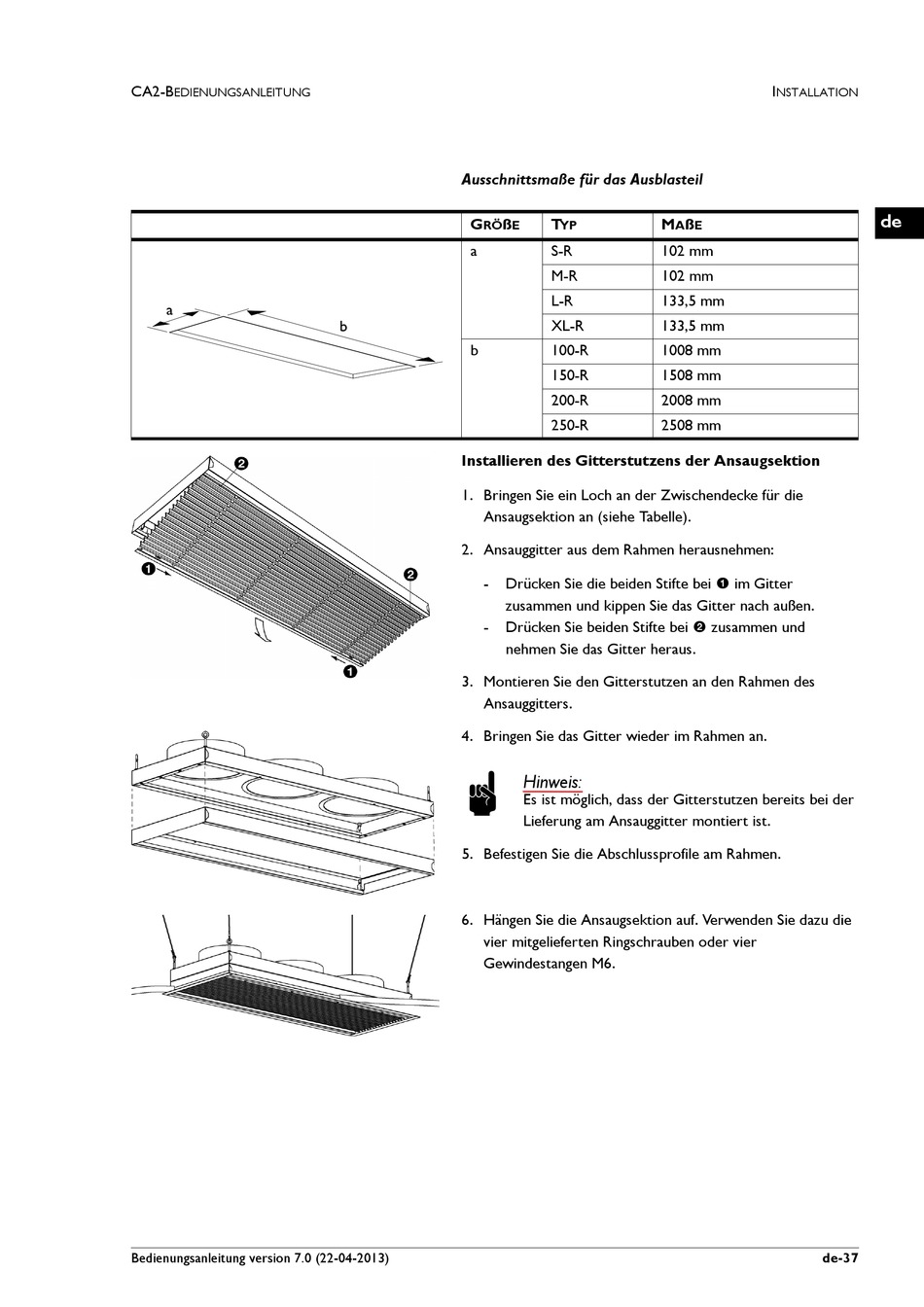

Ausschnittsmaße für das Ausblasteil
G
ß
T
RÖ
E
YP
a
S-R
M-R
L-R
XL-R
b
100-R
150-R
200-R
250-R
Installieren des Gitterstutzens der Ansaugsektion
1. Bringen Sie ein Loch an der Zwischendecke für die
Ansaugsektion an (siehe Tabelle).
2. Ansauggitter aus dem Rahmen herausnehmen:
-
Drücken Sie die beiden Stifte bei 1 im Gitter
zusammen und kippen Sie das Gitter nach außen.
-
Drücken Sie beiden Stifte bei 2 zusammen und
nehmen Sie das Gitter heraus.
3. Montieren Sie den Gitterstutzen an den Rahmen des
Ansauggitters.
4. Bringen Sie das Gitter wieder im Rahmen an.
Hinweis:
n
Es ist möglich, dass der Gitterstutzen bereits bei der
Lieferung am Ansauggitter montiert ist.
5. Befestigen Sie die Abschlussprofile am Rahmen.
6. Hängen Sie die Ansaugsektion auf. Verwenden Sie dazu die
vier mitgelieferten Ringschrauben oder vier
Gewindestangen M6.
I
NSTALLATION
M
ß
A
E
102 mm
102 mm
133,5 mm
133,5 mm
1008 mm
1508 mm
2008 mm
2508 mm
de-37
